Датчик влажности ИОДВ-6
Общие сведения
Предназначен для измерения относительной влажности воздуха и воздушно-газовых смесей.
Может быть использован в автоматических системах контроля и регулирования влажности в инкубаторах, теплицах, сушильных комплексах и других отрасляях народного хозяйства. ИОДВ-6:
ИО - ионный;
ДВ - датчик влажности;
6 - вариант исполнения.
Датчик выпускается по ЖЦИШ.413624.00 ТУ. Температура окружающего воздуха (37,5+1,5)°С.
Относительная влажность воздуха при этой температуре 40-80%. ЖЦИШ.413624.00 ТУ
Технические характеристики
Напряжение питающей сети частотой 50 Гц, В - 220 Потребляемая мощность, В·А, не более - 5 Габаритные размеры, мм: БЧЭ - Ж36x12 БП - 140x105x48 Масса, кг: БЧЭ - 0,01 БП - 0,4
По дополнительным техническим требованиям заказчика ГНПП "Квант" может разработать, изготовить и поставить следующие модификации датчика влажности:
с диапазоном измеряемой относительной влажности при температуре 37,5+1,5°С от 30,0 до 90,0% с абсолютной погрешностью + 3%;
с диапазоном измеряемой относительной влажности от 30,0 до 90,0% с абсолютной погрешностью + 5% при температуре измеряемой среды: от 5 до 25°С; от 25 до 50°С;
высокотемпературные датчики влажности, работающие при температуре измеряемой среды до 130°С;
Все модификации датчика могут быть изготовлены с каналом измерения температуры.
Конструкция и принцип действия
Датчик ИОДВ-6 осуществляет преобразование относительной влажности воздуха в напряжение постоянного тока для последующей обработки сигнала в переносных и стационарных одно- и многоканальных гигрометрах и в АСУТП.
Датчик ИОДВ-6 состоит из блока чувствительного элемента (БЧЭ) и блока преобразователя (БП), соединенных кабелем до 3 м.

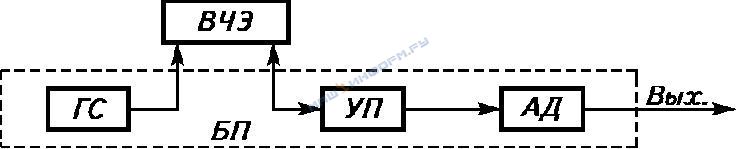

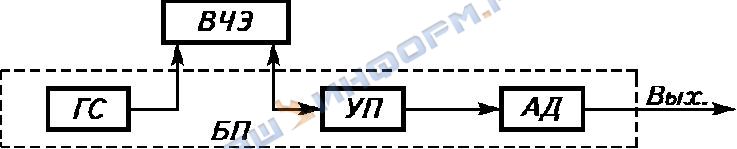

Блок-схема датчика приведена на рисунке.
Блок-схема датчика ИОДВ-6:
БЧЭ - блок чувствительного элемента;
ГС - генератор специального сигнала;
УП - усилитель переменного тока;
АД - амплитудный детектор;
БП - блок преобразователя.
