Преобразователи частоты серий ТТЕ и ТТП

Общие сведения

Преобразователи частоты серий ТТЕ и ТТП предназначены для питания насосных агрегатов с асинхронными двигателями. Преобразователи частоты выполнены на базе инвертора напряжения со звеном постоянного тока.

Структура условного обозначения

ТТХХ-Х-380-50-Х УХЛ4:
Т - род тока питающей сети: трехфазный;
Т - род тока на выходе: трехфазный;
Х - способ охлаждения:
Е - естественное,
П - принудительное воздушное;
Х - способ регулирования:
отсутствие символа - широтно-импульсное
регулирование (ШИР),
1 - амплитудное регулирование;
Х - номинальный выходной ток, А (16; 25; 63; 160;
250; 400; 630);
380 - номинальное выходное напряжение, В;
50 - номинальная выходная частота, Гц;
Х - наличие платы технологической автоматики:
отсутствие символа - плата отсутствует;
1 - плата имеется;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.

Условия эксплуатации

Высота над уровнем моря до 1000 м. Температура окружающего воздуха от 1 до 35°С. Относительная влажность воздуха до 90% при температуре 20°С. Атмосфера типа II по ГОСТ 15150-69. Окружающая среда непожароопасная и невзрывоопасная, не содержащая металлической и токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы, изоляцию и их покрытия. Содержание нетокопроводящей пыли в окружающем воздухе не более 0,5 мг/м3. Рабочее положение преобразователей вертикальное. Степень защиты IР21 по ГОСТ 14254-96. Группа механического исполнения М1 по ГОСТ 17516.1-90. Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.11-75, пожаробезопасности по ГОСТ 12.1.004-91. Преобразователи соответствуют требованиям ТУ 16-435.154-86. ТУ 16-435.154-86

Технические характеристики

Типоисполнения и основные параметры преобразователей приведены в табл. 1.

Таблица 1

Типоисполнение преобразователя Номинальный выходной ток, А Номинальная выходная полная мощность, кВ·А Номинальное выходное напряжение, В Номинальная выходная частота, Гц КПД, %, не менее Коэффициент мощности, не менее Рабочий диапазон изменения выходной частоты, Гц Способ регулирования выходного напряжения Диапазон изменения выходного напряжения, В
ТТЕ-16-380-50 УХЛ4* 16 10,5 380 50; 60 90 0,94 5–60 ШИР 5–380
ТТЕ-25-380-50 УХЛ4 25 16,5 91
ТТЕ1-25-380-50 УХЛ4 92 0,88 Амплитудное
ТТП-63-380-50 УХЛ4 63 41,5 92,5 0,94 ШИР
ТТЕ1-63-380-50 УХЛ4 92 0,88 Амплитудное
ТТП-160-380-50 УХЛ4 160 105 93,5 0,94 ШИР
ТТП1-160-380-50 УХЛ4 94 0,88 Амплитудное
ТТП1-250-380-50 УХЛ4 250 165 95
ТТП1-400-380-50 УХЛ4
ТТП1-630-380-50 УХЛ4*		 400
630		 263,5
414,5 		50; 60
50; 60		 95
96		 0,88
0,88

* Типоисполнение может быть разработано по отдельному договору при наличии заказов.

Питание преобразователей осуществляется от трехфазной сети напряжением 380 В частотой 50 или 60 Гц. При снижении напряжения питающей сети допускаются снижение максимального значения выходного напряжения до уровня фактического напряжения сети и пропорциональное снижение максимального значения выходной частоты. Допустимое отклонение входной частоты не более +2% номинального значения. Преобразователи обеспечивают отключение при снижении входного напряжения более чем на 20%, автоматическое повторное включение, если входное напряжение восстановится не позднее чем через 2-3 с после отключения, и выход на установленный режим работы за время не более 2 мин. Преобразователи имеют защиты от перегрузок, токов КЗ, повышенного напряжения, исчезновения потока охлаждающего воздуха. Преобразователи имеют световую сигнализацию о наличии напряжения на входе, включенном состоянии и срабатывании защит. Сигнализация имеет выводы на внешний щит управления. Преобразователи разработаны на базе быстродействующих тиристоров. Защита силовых тиристоров от перенапряжений осуществляется RС-цепями. Система управления и регулирования выполнена с использованием интегральных схем. Преобразователи имеют встроенные приборы для контроля выходных тока и частоты. Около прибора контроля напряжения установлены таблички пересчета измеряемого значения в действующее. Преобразователи обеспечивают: пуск и останов двигателя;
регулирование частоты напряжения питания электродвигателя в диапазоне 1:10;
регулирование выходного напряжения до номинального значения;
продолжительную работу;
однодвигательный режим работы. Преобразователи изготовляются с местным управлением. Кроме того, предусмотрена возможность дистанционного управления включением и отключением. При необходимости преобразователи управляются внешним аналоговым сигналом постоянного тока 0-5 мА или 0-10 В как от датчиков государственной системы приборов, так и от вычислительных комплексов среднего и верхнего уровня. При необходимости преобразователи имеют пропорционально-интегральный регулятор, позволяющий осуществить компенсацию постоянной времени технологического контура до 300 с. Допустимые значения радиопомех, создаваемых при работе преобразователей мощностью до 50 кВ·А, не превышают значений, установленных ГОСТ 23511-79 для внешних устройств, а при работе преобразователей мощностью свыше 50 кВ·А - не превышают значений, установленных в "Общесоюзных нормах допускаемых индустриальных радиопомех. Нормы 8-72." Максимальный уровень звука, создаваемый шкафами преобразователей, соответствует ГОСТ 12.1.003-83 для производственных помещений и на территории предприятий. Показатели надежности преобразователей: наработка на отказ не менее 4000 ч;
наработка на отказ единичного изделия не менее 4000 ч;
полный установленный ресурс 60 000 ч;
установленный срок службы 12 лет;
среднее время восстановления работоспособного состояния с использованием единичного комплекта ЗИП не более 8 ч. Допустимые сроки сохраняемости в упаковке и консервации изготовителя - 1 год для внутригосударственных поставок и 3 года для экспорта в страны с умеренным климатом. Гарантийный срок - 2,5 года со дня ввода преобразователей в эксплуатацию, но не более 3 лет со дня отгрузки их изготовителем.

Конструктивно (рис. 1-3) преобразователи выполнены в виде шкафов одностороннего обслуживания. Конструкция преобразователей блочно-панельная.

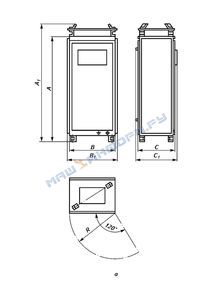

Общий вид, габаритные и установочные размеры преобразователей: а - ТТЕ-25-380-50 УХЛ4;

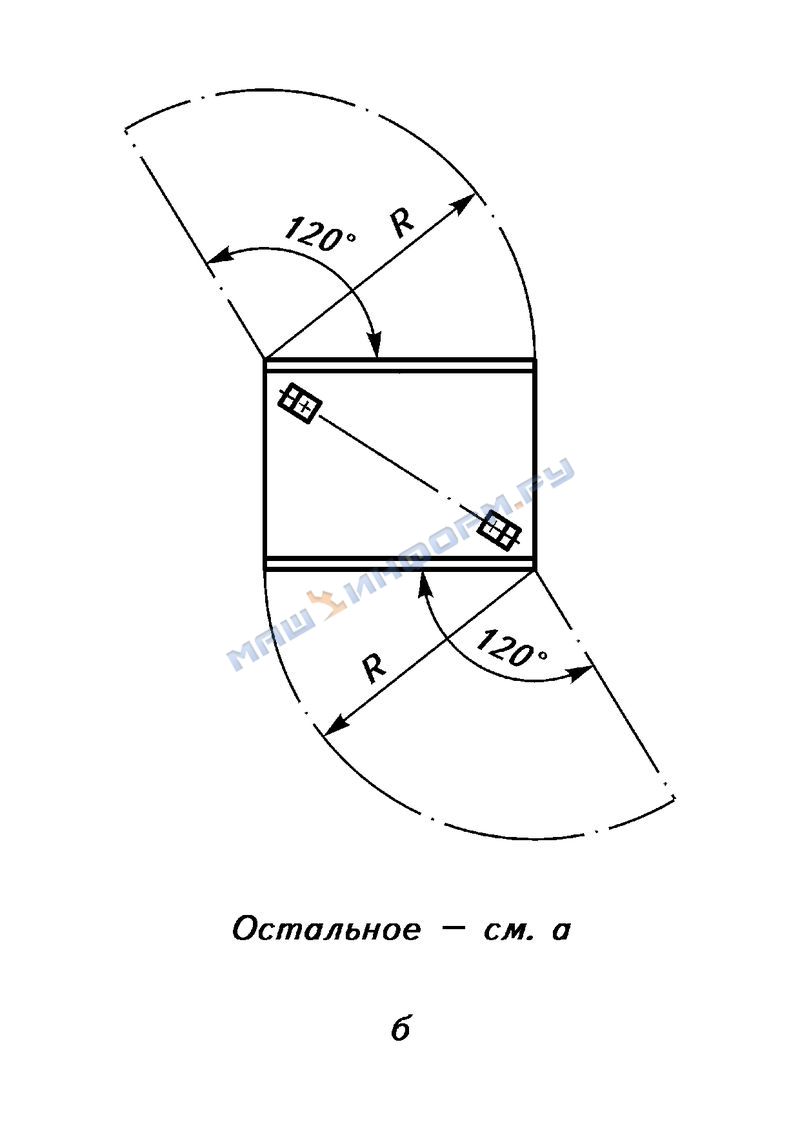

б - ТТЕ1-25-380-50 УХЛ4

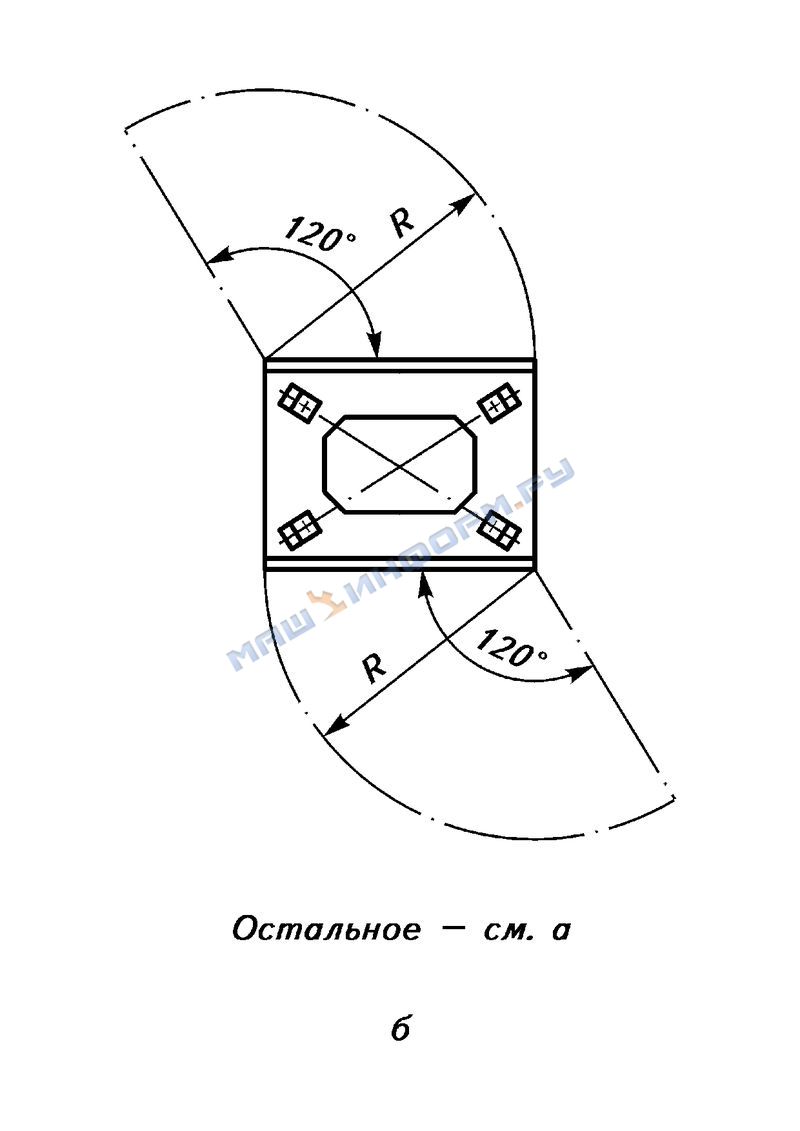

Общий вид, габаритные и установочные размеры преобразователей: а - ТТП-63-380-50 УХЛ4 и ТТП-160-380-50 УХЛ4;
б - ТТЕ1-63-380-50 УХЛ4 и ТТЕ1-160-380-50 УХЛ4

Общий вид, габаритные и установочные размеры преобразователей: ТТП1-250-380-50 УХЛ4 и ТТП1-400-380-50 УХЛ4

Таблица к рис. 1–3

Типоисполнение преобразователя Размеры, мм Масса, кг, не более
А А1 В В1 С С1 R R1
ТТЕ-25-380-50 УХЛ4 1400 1470 600 615 400 434 590 – 150
ТТЕ1-25-380-50 УХЛ4 1200 1370 148
ТТП-63-380-50 УХЛ4 1600 1657 600 658 300
ТТП1-63-380-50 УХЛ4 2000 2164 800 815 790 360
ТТП-160-380-50 УХЛ4 1800 1890 385
ТТП1-160-380-50 УХЛ4 2000 2164 460
ТТП1-250-380-50 УХЛ4 2410 600 1400 – 590 790 700
ТТП1-400-380-50 УХЛ4 800
Система управления выполнена на печатных платах, расположенных на поворотной раме передней двери, что позволяет иметь свободный доступ ко всем элементам системы управления. Все выдвижные части шкафов закреплены. Подвод силовых и контрольных кабелей осуществляется снизу шкафов. Контактные соединения шкафов преобразователей должны соответствовать требованиям ГОСТ 10434-82. Составные части преобразователей и комплекта запасных покупных изделий взаимозаменяемые. При замене допускается подрегулировка выходных параметров эксплуатационными органами настройки. Принудительное охлаждение преобразователей осуществляется вентилятором, встроенным в шкаф преобразователя. Блок-схема преобразователей ТТЕ и ТТП с широтно-импульсным регулированием представлена на рис. 4.

Блок-схема преобразователей с широтно-импульсным регулированием: Q1 - автоматический выключатель;
S1 - автомат собственных нужд;
F1 - предохранитель;
L1 - трехфазный фильтр;
RP1 - потенциометр задания частоты;
М1 - двигатель вентилятора;
М2 - асинхронный двигатель;
А1 - датчик давления;
А2 - блок питания;
А3 - выпрямитель;
А4 - блок защиты;
А5 - блок регулирования;
А6 - сглаживающий фильтр;
А7 - датчик срыва инвертора;
А8 - датчик тока;
А9 - инвертор напряжения;
А10 - блок формирователей выходных импульсов;
А11 - система управления инвертором;
А12 - датчик напряжения;
С1 - конденсатор;
RS1 - шунт Силовая часть разделена на три функциональные группы: силовой неуправляемый выпрямитель, сглаживающий фильтр и автономный инвертор напряжения. Силовой неуправляемый выпрямитель содержит трехфазную мостовую схему, преобразующую переменное напряжение в постоянное нерегулируемой величины. Аварийный ток выпрямителя ограничивается входным трехфазным реактором. Для сглаживания пульсаций выпрямленного напряжения LС-фильтр. В качестве автономного инвертора напряжения используется инвертор напряжения с индивидуальной коммутацией в каждой фазе и широтно-импульсным регулированием выходного напряжения. Регулирование частоты и выходного напряжения осуществляется по закону U/f=соnst. Блок-схема преобразователей ТТЕ1 и ТТП1 с амплитудным способом регулирования представлена на рис. 5.

Блок-схема преобразователей с амплитудным регулированием: Q1 - автоматический выключатель;
S1 - автомат собственных нужд;
L1 - трехфазный фильтр;
RP1 - потенциометр задания частоты;
RS1, RS2 - шунты;
М1 - двигатель вентилятора;
М2 - асинхронный двигатель;
А1 - датчик давления;
А2 - блок питания;
А3 - управляемый выпрямитель;
А4 - блок защиты;
А5 - блок регулирования;
А6 - блок формирователей узких импульсов;
А7 - блок управления выпрямителем;
А8 - сглаживающий фильтр;
А9 - датчик напряжения;
А10 - датчик тока;
А11 - инвертор напряжения;
А12 - блок формирователей широких импульсов;
А13 - система управления инвертором;
А14 - датчик тока;
А15 - блок коммутирующих тиристоров;
А16 - блок формирователей узких импульсов;
L2 - дроссель Преобразователь состоит из силовой части и системы управления. Силовая часть разделена на три функциональные группы: силовой управляемый выпрямитель, сглаживающий фильтр и автономный инвертор напряжения. Силовой управляемый выпрямитель представляет собой трехфазную мостовую схему, преобразующую переменное напряжение в постоянное регулируемой величины. Аварийный ток выпрямителя ограничивается входным трехфазным реактором. Для сглаживания пульсаций выпрямленного напряжения на выходе выпрямителя предусмотрен LС-фильтр. В качестве автономного инвертора напряжения используется инвертор напряжения с пофазной коммутацией и амплитудным регулированием напряжения на нагрузке. Основными элементами инвертора являются: мост тиристоров и диодов, включенных встречно-параллельно, выполняющих функции основных тиристоров и обратных диодов; мост коммутирующих тиристоров;
коммутирующие конденсаторы и дроссели. Особенностью схемы является введение вспомогательного моста диодов сброса, позволяющего стабилизировать уровень напряжения на коммутирующих конденсаторах и снизить класс коммутирующих тиристоров. Автономный инвертор напряжения преобразует частоту выходного напряжения по закону U/f=соnst, где U регулируется управляемым выпрямителем. Схема внешних подключений преобразователей представлена на рис. 6.

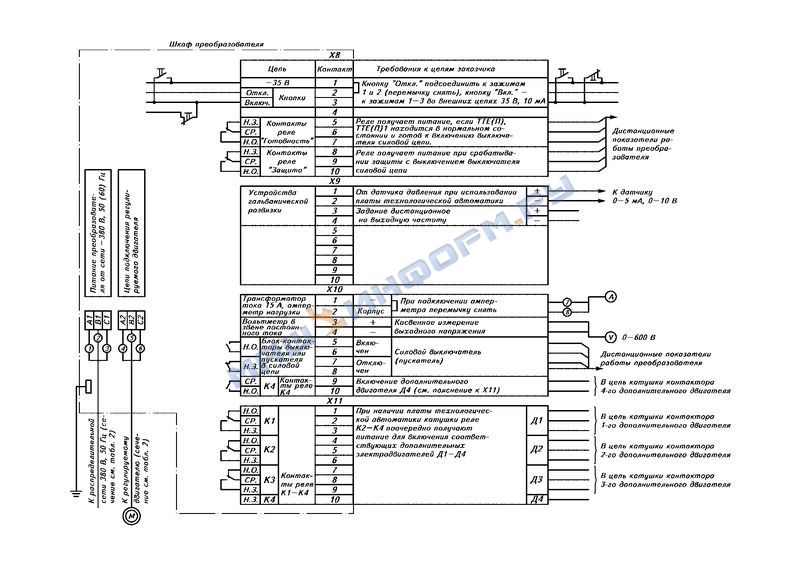

Схема внешних подключений преобразователей серий ТТЕ и ТТП: ХТ8-ХТ11 - клеммные колодки Силовые кабели связи преобразователя с сетью и нагрузкой желательно иметь трехжильными для уменьшения выделяемых ими помех, а величину сечения жил выбирать исходя из величины номинального тока (табл. 2 и рис. 6).

Таблица 2

Типоисполнение преобразователя Максимальная мощность регулируемого двигателя, кВт Сечение силовых проводников для цепей 1–6, мм2
медных алюминиевых
ТТЕ-25-380-50 УХЛ4;
ТТЕ1-25-380-50 УХЛ4		 11 6 10
ТТП-63-380-50 УХЛ4;
ТТП1-63-380-50 УХЛ4		 30 16 25
ТТП-160-380-50 УХЛ4;
ТТП1-160-380-50 УХЛ4		 75 ? 50 50
ТТП1-250-380-50 УХЛ 132 ? 75 100
ТТП1-400-380-50 УХЛ4 200 ? 95 120
Монтаж цепей внешних устройств должен производиться с учетом получения наименьшего уровня помех для чего: в качестве управляющего следует применять защищенный от помех кабель с проводами сечением не менее 0,5 мм2 с попарно перевитыми проводами;
при отсутствии защищенных кабелей попарно перевитые провода прокладывать в заземленных трубах или металлорукавах. Шаг свивки проводов цепей управления 20-30 мм. Заземление осуществляется со стороны шкафа преобразователя;
управляющие кабели прокладывать от силовых тоководов на расстоянии не менее 150 мм;
суммарное сопротивление проводов для амперметра не должно превышать 1 Ом.

В комплект поставки входят: шкаф преобразователя; комплект запасных частей, инструментов и принадлежностей согласно ведомости ЗИП; комплект эксплуатационной документации согласно ведомости изготовителя. По желанию заказчика за отдельную плату вместе с преобразователями поставляются резервные платы системы управления и регулирования и (или) плата технологической автоматики.
