Преобразователи частоты серии ПЧ1 "ОМЕГА" ПЧ1-ТТПТ-16-380-50, ПЧ1-ТТПТ-25-380-50, ПЧ1-ТТПТ-32-380-50, ПЧ1-ТТПТ-40-380-50, ПЧ1-ТТПТ-63-380-50)
Общие сведения
Преобразователи серии ПЧ1 "ОМЕГА" применяются в частотно-регулируемых асинхронных электроприводах насосов, компрессоров, вентиляторов, воздуходувок, дымососов, конвейеров, транспортеров, центрифуг, дробильного оборудования и многих других механизмов.
Структура условного обозначения
ПЧ1-ТТПТ-Х-380-50 УХЛ4:
ПЧ - преобразователь частоты;
1 - номер исполнения;
Т - род тока питающей сети: трехфазный;
Т - род тока на выходе: трехфазный;
П - охлаждение: принудительное воздушное;
Т - вид примененных основных полупроводниковых приборов
силовой схемы: транзисторы;
Х - номинальный выходной фазный ток, А (16, 25, 32, 40, 63);
380 - номинальное выходное линейное напряжение, В;
50 - номинальная выходная частота, Гц;
УХЛ4 - климатическое исполнение УХЛ и категория размещения 4
по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от 1 до 40°С. Относительная влажность воздуха до 80% при температуре 25°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию. Степень защиты IР21 по ГОСТ 14254-96. Требования техники безопасности по ГОСТ 12.3.019-80, ГОСТ 12.1.003-83 и ГОСТ 12.2.007.11-76. Преобразователи соответствуют требованиям ТУ 16-98 ИЕАЛ.435321.032 ТУ. ТУ 16-98 ИЕАЛ.435321.032 ТУ
Технические характеристики
Типоисполнения преобразователей и основные параметры приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для преобразователей типоисполнений | ||||
| ПЧ1-ТТПТ-16-380-50 УХЛ4 | ПЧ1-ТТПТ-25-380-50 УХЛ4 | ПЧ1-ТТПТ-32-380-50 УХЛ4 | ПЧ1-ТТПТ-40-380-50 УХЛ4 | ПЧ1-ТТПТ-63-380-50 УХЛ4 | |
| Номинальное напряжение питающей сети, В | 3 ? 380 | ||||
| Частота питающей сети, Гц | 50 | ||||
| Допустимое отклонение напряжения питающей сети, % | От -15 до +10 | ||||
| Диапазон изменения выходного напряжения, В | (0–380)±2% | ||||
| Диапазон изменения выходной частоты, Гц | (0,5–50)±1% | ||||
| Ток перегрузки в течение 120 с | 150 | ||||
| Номинальный выходной фазный ток, А | 16 | 25 | 32 | 40 | 63 |
| Коэффициент несинусоидальности выходного тока, %, не более | 5 | ||||
| Номинальная выходная мощность, кВ·А | 10,5 | 16,5 | 21 | 26 | 41 |
| Максимальная мощность подключаемого электродвигателя, кВт | 5,5 | 7,5 | 11 | 15 | 22 |
| cos j на входе преобразователя, не менее | 0,95 | ||||
| КПД в номинальном режиме, не менее | 0,97 | ||||
| Масса, кг | 27 | 28 | 30 | 35 | 36 |
| Средняя наработка на отказ, ч, | 20000 | ||||
| Средний срок службы, лет, не менее | 15 | ||||
| Средний ресурс при g =80%, ч | 45000 | ||||
| Среднее время восстановления, ч, не более | 1 | ||||
плавный разгон электродвигателя с заданным темпом;
разгон по предельным (заданным) значениям тока фаз электродвигателя;
плавное торможение электродвигателя;
торможение электродвигателя по предельному значению напряжения в звене постоянного тока инвертора;
самозапуск преобразователя после перебоев питания;
автоматическое поддержание значения технологического параметра (давления, температуры, уровня и т.д.);
компенсацию колебаний скольжения при работе электродвигателя на механизм с большим моментом инерции;
автоматическое управление параметром в соответствии с заданной зависимостью изменения параметра от времени суток (дискретность 1 мин) работу в режиме ослабленного магнитного поля при частотах вращения электродвигателя выше номинальной;
групповое обслуживание электродвигателей;
работу под управлением по интерфейсам RS-232 или RS-485;
работу электропривода с большим пусковым моментом;
реверс.
КОНСТРУКЦИЯ И СИСТЕМА УПРАВЛЕНИЯ Преобразователи частоты представляют собой настенные шкафы одностороннего обслуживания. Габаритные и установочные размеры преобразователей представлены на рисунке.

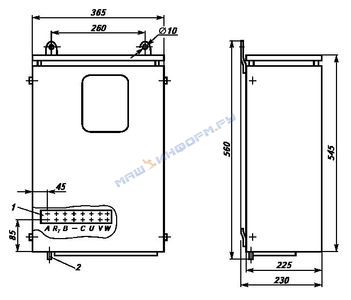

Габаритные и установочные размеры преобразователей серии ПЧ1 "ОМЕГА" 1 - клеммная колодка; 2 - болт заземления М6 Силовая часть преобразователей реализована на IGВТ и диодно-тиристорных модулях, выпускаемых ОАО "Электровыпрямитель". Система управления одинакова для всех исполнений преобразователя, реализована на современной элементной базе и представляет пользователю достаточно широкие возможности. Микроконтроллер вырабатывает сигналы управления, реализуя центрированную, асинхронную, двухполярную ШИМ с управляемым "мертвым" временем и с защитой от коротких скрывающих импульсов. Несущая частота ШИМ - переменная, в базовом варианте программного обеспечения выбрана равной 2,5 кГц. местного пульта управления могут быть запрограммированы следующие основные параметры работы электропривода: время разгона электродвигателя; время торможения электродвигателя; способ торможения (выбегом или с включением тормозного резистора); начальное напряжение вращения; время, через которое осуществляется самозапуск электропривода после восстановления напряжения сети; время и начальное значение частоты при пуске для повышенных пусковых моментов электропривода; величина контролируемого параметра при автоматическом режиме; границы диапазона изменений контролируемого параметра; пропорциональный и интегральный коэффициенты ПИ-регулятора; пароль для исключения доступа к программированию преобразователя некомпетентными лицами; минимальная выходная частота преобразователя; параметры кривой U-F (задается 4-мя точками) для управления электроприводом при разных характерах нагрузки, если закон U/F=соnst не удовлетворяет заказчика; максимальные выходные токи фаз (для защиты по току); выходной ток фазы, при котором начинает работать алгоритм ограничения скорости разгона; максимально допустимый ток в звене постоянного тока инвертора; установка часов реального времени; зависимость величины контролируемого параметра от времени. На местном пульте управления имеются единичные индикаторы наличия напряжения сети, состояния преобразователя - ГОТОВ, РАБОТА, АВАРИЯ, направления вращения электродвигателя, а также двухстрочный жидко-кристаллический индикатор, на который "на ходу" могут быть выведены многие параметры процесса (выходные напряжения, ток, частота, мощность, время, энергозатраты за определенный период, наработка на отказ и т.д.). В случае аварийного отключения или при пропадании сетевого напряжения информации о виде и времени отключения записывается в энергонезависимую память и может быть просмотрена в любой момент (фиксируется 40 последних отключений). При работе преобразователя пользователь может с местного или дистанционного пульта управлять частотой, реверсировать электродвигатель, включать режим "толчка". В системе управления реализованы разнообразные виды защит, в том числе: от недопустимого снижения и превышения напряжения питающей сети; от нарушения функционирования микропроцессорного ядра; от превышения предельного напряжения и повышения тока в звене постоянного тока инвертора; от короткого замыкания в нагрузке; от повышения тока в каждом IGВТ-модуле; от повышения температуры охладителя IGВТ-модуля; максимально токовая с зависимой временной характеристикой. В системе управления преобразователя предусмотрен развитый интерфейс пользователя. Базовая конфигурация интерфейса содержит минимальный набор сигналов для работы преобразователя на асинхронный электродвигатель насоса или вентилятора с отслеживанием технологического параметра (например, давления). В зависимости от потребностей заказчик может изменить базовую конфигурацию интерфейса пользователя, выбирая нижеуказанные сигналы: семь гальванически-развязанных цифровых входов, к которым может быть подключен дистанционный пульт управления производства ОАО "Электровыпрямитель" со следующими закрепленными функциями (7 кнопок): СТАРТ, СТОП, ЧАСТОТА ВЫШЕ, ЧАСТОТА НИЖЕ, ТОЛЧОК, РЕВЕРС, ПРОГРАММИРУЕМЫЙ. Возможно программное изменение функций ключей вышеуказанного дистанционного пульта, а также использование нештатного пульта управления. Шесть переключателей типа "сухой перекидной контакт", запрограммированных по умолчанию следующим образом: ГОТОВ, РАБОТА, НЕИСПРАВНОСТЬ, РЕВЕРС, ВКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНОГО АД, ПРОГРАММИРУЕМЫЙ. В случае применения преобразователя для группового обслуживания электродвигателей цифровые входы и выходы не могут использоваться для других нужд;
два гальванически развязанных аналоговых входа, к одному из которых может быть подключен датчик параметра (например, давления) в форматах 0-10 В или 4-20 мА, а к другому, дополнительному, любое устройство пользователя (например, потенциометр для ручного управления частотой);
два гальванически развязанных аналоговых выхода в форматах 0-10 В или 4-20 мА. По желанию заказчика на эти выходы могут быть выданы величины токов, напряжений, частоты и т.д. Выходы могут также использоваться для индикации необходимых величин на дистанционном пульте управления. Информация выдается в виде ШИМ-сигнала с несущей частотой 100 Гц;
гальванически развязанный последовательный канал RS-232 или RS-485 для связи с управляющей ЭВМ.
В комплект поставки входят: преобразователь частоты, комплект ЗИП и эксплуатационная документация.
