Преобразователи частоты ПЧ-ТТЕТ
Общие сведения
Преобразователи частоты ПЧ-ТТЕТ предназначены для частотного управления асинхронными электрошпинделями мощностью до 4 кВт в металлообрабатывающих станках. Преобразователи не предназначены для прямой поставки на экспорт, кроме случаев поставок в качестве запасных частей к станкам, как в гарантийный, так и в не гарантийный для станков периоды.
Структура условного обозначения
ПЧ-ТТЕТ-10-Х-3200-ХХ Х4:
ПЧ - преобразователь частоты;
Т - трехфазный ток на входе;
Т - трехфазный ток на выходе;
Е - естественное охлаждение;
Т - транзисторный;
10 - номинальный выходной ток, А;
Х - номинальное выходное напряжение, В (380; 220);
3200 - наибольшая номинальная частота выходного напряжения, Гц;
Х - степень защиты по ГОСТ 14254-96 (1 - IР00; 2 - IР43);
Х - номинальное входное напряжение, В
(1 - 380; 2 - 400; 3 - 415; 4 - 440; 5 - 220);
Х - климатическое исполнение (УХЛ; О) и категория размещения
по ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15543.1-89 и ГОСТ 15150-69. Температура окружающего воздуха от 5 до 40°С для исполнения IР43 УХЛ4 и до 55°С для исполнения IР00. При повышении температуры окружающего воздуха на 5°С в пределах от 40 до 55°С номинальный выходной ток преобразователей исполнения IР00 уменьшается на 10%. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры преобразователей в недопустимых пределах. Группа механического исполнения М6 по ГОСТ 17516.1-90. Требования техники безопасности по ГОСТ 24607-88 и ГОСТ 12.2.009-80. Преобразователи соответствуют требованиям ТУ 16-91 ИЖТШ.435321.024 ТУ. ТУ 16-91 ИЖТШ.435321.024 ТУ
Технические характеристики
Номинальный выходной ток, А - 10 Номинальное выходное напряжение, В - 220; 380 Номинальная частота выходного напряжения, Гц - 200; 300; 400; 600; 800; 1000; 1200; 1600; 2000; 2400; 3200 Диапазон изменения выходного напряжения, В, при входном напряжении, В: 380 и более - 76-380; 44-200 220 - 44-220 Диапазон изменения частоты выходного напряжения, Гц - 40-200; 60-300; 80-400; 120-600; 160-800; 200-1000; 240-1200; 320-1600; 400-2000; 480-2400; 640-3200 Номинальная полная выходная мощность, кВ·А, при выходном напряжении, В: 380 - 6,6 220 - 3,8 Номинальная активная выходная мощность, кВт, при входном напряжении, В: 380 - 5 220 - 2,9 Число фаз выходного напряжения - 3 Номинальное входное напряжение, В: для внутригосударственных поставок - 380 для поставок на экспорт - 220; 380; 400; 415; 440 Номинальная частота входного напряжения, Гц - 50; 60 Число фаз входного напряжения - 3 КПД в номинальном режиме, %, не менее: при номинальных входном и выходном напряжениях 380 В - 90 при остальных сочетаниях номинального входного и выходного напряжений - 80 соs j в номинальном режиме, не ниже: при номинальном входном напряжении, равном номинальному выходному напряжению - 0,8 при остальных сочетаниях номинального входного и выходного напряжений - 0,5 Минимальная мощность источника питания, кВ·А - 10 Масса, кг, не более - 30 Примечание. При регулировании частоты выходное напряжение изменяется прямо пропорционально частоте. Режим работы преобразователей продолжительный. Преобразователи обеспечивают выходные параметры с заданной точностью при работе на электрошпиндели мощностью до: 4 кВт при номинальном выходном напряжении 380 В;
2,2 кВт при номинальном выходном напряжении 220 В. Диапазон изменения выходного тока преобразователей 1-10 А. Преобразователи выдерживают перегрузку не более 150% номинального тока при продолжительности не более 120 с, среднеквадратичном значении тока в течение цикла не более номинального значения и времени усреднения не более 10 мин. Преобразователи динамически и термически устойчивы при аварийных токах: амплитудой не более 500 А и длительностью не более 10 мкс - в цепи сглаживающего реактора;
амплитудой не более 120 А и длительностью не более 50 мкс - в выходной цепи. Мощность КЗ питающей сети не менее 600 кВ·А. Показатели надежности: наработка на отказ не менее 5000 ч;
установленный ресурс не менее 20 000 ч;
установленный срок службы не менее 12 лет;
установленный срок сохраняемости до ввода в эксплуатацию не менее 1 года;
среднее время восстановления с использованием сменных блоков не более 1 ч. Гарантийный срок - 2,5 года со дня ввода преобразователей в эксплуатацию.
Конструкция и принцип действия
Преобразователи конструктивного исполнения IР00 представляют собой сварной шкаф, имеющий глухую переднюю и перфорированную отверстиями верхнюю крышку. Крышки съемные. Обслуживание переднее. На задней стенке шкафа установлены: силовой реактор и трансформатор питания системы управления; узлы силовой части преобразователя; панель инвертора; панель ограничения напряжений; панель RС-цепочек; панель входных реакторов. На боковых стенках преобразователя установлены блоки конденсаторов. В передней части преобразователя смонтированы две сварные поворотные рамы, на которых крепятся: блок формирователя импульсов, блок управления выпрямителей и блок логики системы управления. Блоки электрически соединены между собой с помощью разъемов, вилки которых расположены на панелях блоков, а розетки - на швеллерах рам. В нижней части шкафа расположена панель с предохранителями и разъемами "ВХОД" и "ВЫХОД". Преобразователи исполнения IР43 представляют собой сварной шкаф, имеющий боковые жалюзи и глухую верхнюю крышку. В остальном их конструкция не отличается от преобразователей исполнения IР00. Преобразователи осуществляют двойное преобразование энергии: переменный ток частотой 50 или 60 Гц преобразуется в постоянный, который затем преобразуется в переменный ток заданной частоты. Преобразователи выполнены на основе автономного инвертора на силовых транзисторных модулях. В качестве звена постоянного тока использован управляемый выпрямитель на тиристорных модулях. В системе управления применены интегральные микросхемы. Преобразователи имеют электронную быстродействующую защиту от КЗ в цепи нагрузки. Преобразователи обеспечивают частотный пуск до номинальной частоты и частотное торможение ненагруженных электрошпинделей за время не более 10 с. Общий вид, габаритные, установочные и присоединительные размеры преобразователей приведены на рисунке.

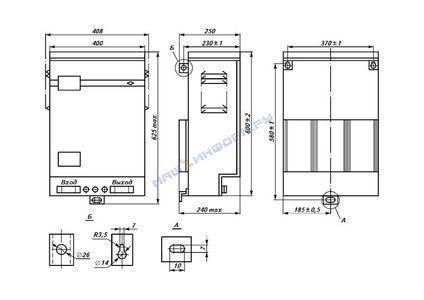

Общий вид, габаритные, установочные и присоединительные размеры преобразователей ПЧ-ТТЕТ
В комплект поставки входят: преобразователь частоты, комплект органов управления и индикации согласно спецификации ИЖТШ.435321.024, одиночный комплект ЗИП согласно ведомости ЗИП, паспорт. По заказу потребителя поставляется групповой ЗИП согласно ведомости группового ЗИП. Паспорта на преобразователи, поставляемые на экспорт, прилагаются в количестве, оговоренном в заказе-наряде, на одном из следующих языков: английском, немецком, французском, испанском.
