Преобразователь частоты типа ПЧ-ОТЕТ-1,1-220-50-25-УХЛ4

Общие сведения

Преобразователь частоты типа ПЧ-ОТЕТ-1,1-220-50-25-УХЛ4 предназначен для приведения в движение насоса, его пуска и останова, отключения при аварийной ситуации, регулирования подачи, давления, температуры, химсостава и т.д. жидкости путем изменения частоты вращения асинхронного электродвигателя. Может применяться как универсальный преобразователь частоты для приведения в движение и регулирования скорости вращения асинхронных короткозамкнутых двигателей серий 4А, АИР и других мощностью до 1,1 кВт без какой-либо конструктивной доработки двигателей для большинства других общепромышленных механизмов (вентиляторы, компрессоры, мешалки, центрифуги, транспортеры и др.). Преобразователь обеспечивает плавный разгон, торможение, реверс и регулирование частоты вращения двигателя, увеличивает его срок службы за счет формирования синусоидального трехфазного напряжения питания двигателя регулируемой частоты и амплитуды, параметры которых не зависят от напряжения и частоты сети в широких пределах изменений, и ограничения токов в фазах двигателя. Изготовляется для внутригосударственных поставок и на экспорт.

Структура условного обозначения

ПЧ-ОТЕТ-1,1-220-50-25-УХЛ4:
ПЧ - преобразователь частоты;
О - род тока питающей сети: однофазный;
Т - род тока на выходе: трехфазный;
Е - способ охлаждения: естественное;
Т - вид примененных основных полупроводниковых приборов
силовой схемы: транзисторы;
1,1 - номинальная выходная мощность, кВт;
220 - номинальное выходное напряжение, В;
50 - номинальная выходная частота тока, Гц;
2 - степень защиты по ГОСТ 14254-96 (IР54);
5 - номинальное входное напряжение, В (220);
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.

Условия эксплуатации

В закрытых, отапливаемых и вентилируемых помещениях. Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от 0 до 40°С (до 55°С со снижением номинального выходного тока на 10% при повышении температуры воздуха на каждые 5°С). Среднемесячное значение относительной влажности воздуха 65% при температуре 20°С. Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию, не насыщенная токопроводящей пылью и водяными парами. Содержание нетокопроводящей пыли в помещении в пределах санитарных норм. Вибрационные нагрузки в диапазоне частот от 1 до 50 Гц с максимальным ускорением 0,5g. Отсутствие резких толчков, ударов и сильной тряски. Рабочее положение вертикальное, допускается отклонение от вертикали не более 5° в любую сторону. Не допускается попадания эмульсии, масел, воды и т. д. на место установки преобразователя. Преобразователь соответствует требованиям ТУ 95 2655-97. ТУ 95 2655-97

Технические характеристики

Номинальное входное напряжение, В - 220 Номинальная входная частота, Гц - 50; 60 соs j на входе, не менее - 0,9 Диапазон регулирования выходного напряжения, В - 0-220 Диапазон регулирования выходной частоты, Гц - 1,5-50 Максимальная мощность на валу, кВт - 1,1 Масса, кг, не более - 5 Примечание. Нижний предел скорости привода ограничен из-за ухудшения охлаждения двигателя с самовентиляцией. Преобразователь обеспечивает нормальную работу при показателях качества электроэнергии на входе по ГОСТ 13109-67. Установившееся отклонение входного напряжения в пределах + 10% номинального значения. Преобразователь имеет следующие способы управления: местное - от расположенных на передней панели органов управления;
местное - от внешнего подключаемого пульта управления;
дистанционное - от дистанционного пульта управления или АСУ (удаленность при использовании токовых сигналов не регламентируется);
автоматическое - в разомкнутой или замкнутой САУ с обратной связью. В преобразователях реализованы следующие защиты и блокировки: от сверхтоков силовых транзисторов инвертора;
максимальная токовая;
максимальная токовая с зависимой временной характеристикой;
от повышения напряжения на звене постоянного тока;
от пониженного напряжения на звене постоянного тока;
от перегрева преобразователя;
от исчезновения напряжения вторичных источников питания. Защита от сверхтоков - аппаратная и воздействует на ключи моста инвертора. Защита срабатывает за 5 мкс при токе немного менее максимально допустимого для транзисторов инвертора. Управление инвертором блокируется, и включается светодиод "АВАРИЯ". Максимальная токовая защита и максимальная токовая с зависимой временной характеристикой срабатывают при получении информации от датчика тока звена постоянного тока. Максимальная токовая защита настроена на полуторный номинальный ток соответствующего данному преобразователю двигателя. Максимальная токовая защита с зависимой временной характеристикой представляет собой интегратор с постоянной времени 1,4 мин, на вход которого подается величина превышения номинального тока двигателя. Защиты от повышенного и пониженного напряжения сети реагируют на отклонение напряжения сети от -30 до +25% номинального значения. Температурная защита срабатывает при превышении температуры на охладителе или корпусе преобразователя в непосредственной близости от модуля транзисторного инвертора 65°С. Защита от пропадания напряжения вторичных источников питания реагирует на отклонение напряжения более + 5% номинального значения. Срабатывание защит индицируется комбинациями включенных светодиодов на плате процессора. Гарантийный срок - 1 год со дня ввода преобразователя в эксплуатацию, но не более 1,5 лет со дня получения потребителем.

Конструкция и принцип действия

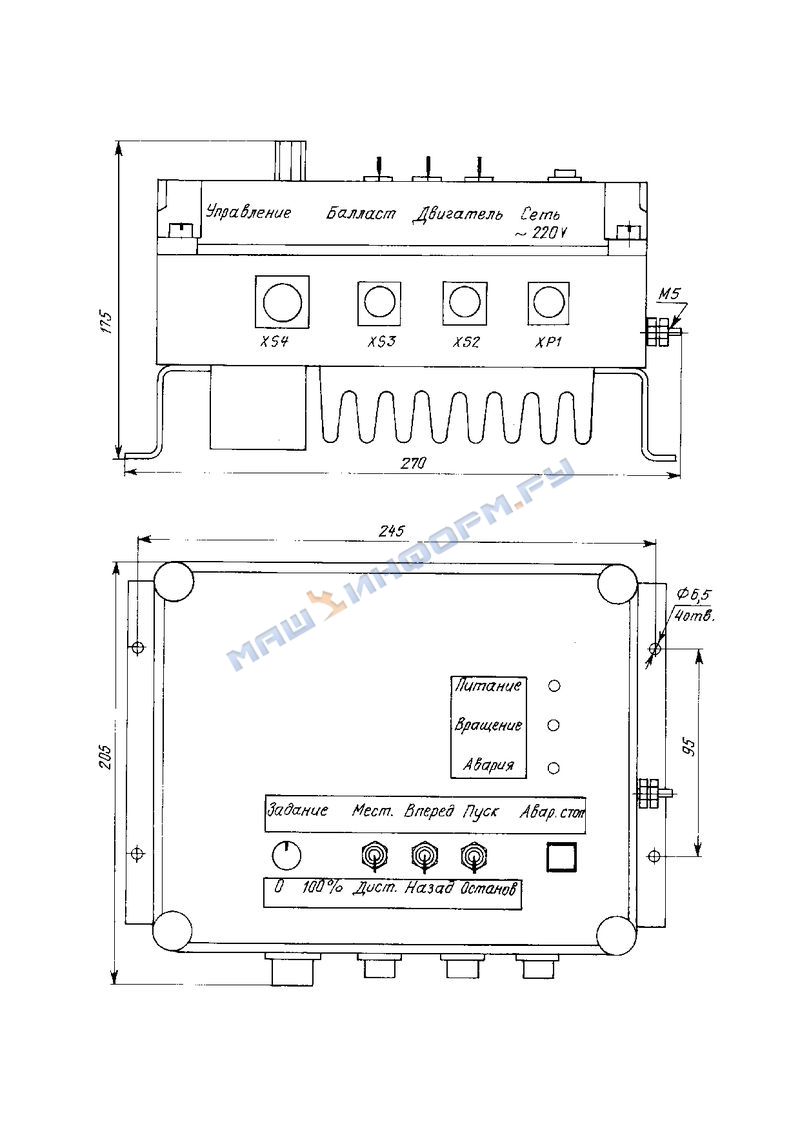

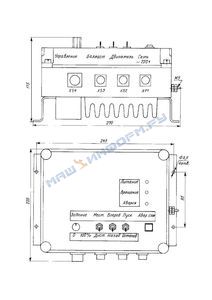

Общий вид, габаритные и установочные размеры преобразователя приведены на рис. 1.

Общий вид, габаритные и установочные размеры преобразователя ПЧ-ОТЕТ-1,1-220-50-25-УХЛ4 На передней панели преобразователя расположены органы управления, функциональные возможности которых позволяют полностью обеспечить работу при ручном управлении или перевести преобразователь в режим дистанционного управления. ним относятся: резистор задания частоты вращения "ЗАДАНИЕ";
переключатели режимов местного или дистанционного управления "МЕСТ.-ДИСТ.", направления вращения двигателя "ВПЕРЕД-НАЗАД", пуска - торможения "ПУСК-ОСТАНОВ"; кнопочный выключатель мгновенного отключения модуляции напряжения инвертора "АВАР.СТОП", переводящий двигатель в режим выбега. Для индикации режимов работы используются три светодиода: "ПИТАНИЕ", показывающий наличие сетевого напряжения в преобразователе; "ВРАЩЕНИЕ", индицирующий наличие модулированного с заданной частотой напряжения на выходе инвертора, которое вызывает вращение двигателя; "АВАРИЯ", индицирующий срабатывание одной из встроенных защит. Внешний пульт в комплект поставки не входит, так как в каждом конкретном типовом применении требуется свой вариант такого пульта. Если внешний пульт управления требуется расположить на небольшом (не более 1 м) расстоянии от преобразователя, то для питания элементов такого пульта могут быть использованы внутренние источники питания преобразователя. В этом случае во избежание аварии источников питания схема внешнего пульта должна быть согласована с изготовителем преобразователя. Преобразователь частоты имеет классическую структуру "Неуправляемый выпрямитель - автономный инвертор с ШИМ напряжения". Преимущества преобразователя обеспечиваются рациональным законом управления и применением наиболее современной отечественной и импортной элементной базы - прежде всего силовых модулей на базе биполярных транзисторов с изолированным затвором (IGВТ) производства известных зарубежных фирм в силовом инверторе и отечественного микропроцессора 1899ВЕ.1 в информационно-управляющей части преобразователя. Электрическая принципиальная схема приведена на рис. 2.

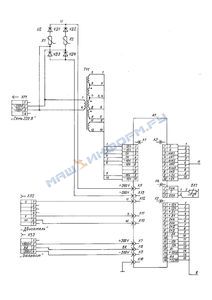

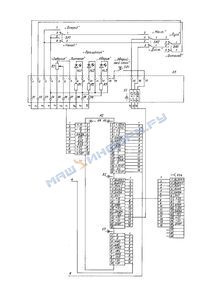

Электрическая принципиальная схема преобразователя ПЧ-ОТЕТ-1,1-220-50-25-УХЛ4: SA1-SA3 - переключатели;
R1-R3 - резисторы;
HL1-HL3 - светодиоды;
SB1 - кнопочный выключатель;
VD1-VD4 - диоды;
X1-X5, X7-X13, X16 - разъемы В ее составе: платы инвертора А1 процессора А2 и коммутационная А3; неуправляемый мостовой выпрямитель UZ; узел плавного заряда конденсаторов фильтра силовой цепи через резисторы R1 и R2;
трансформатор источника вторичного питания ТV1; термодатчик ВК1;
разъемы для подключения внешних цепей (сети 220 В - ХР1, двигателя - ХS2, тормозного резистора - ХS3, внешнего пульта управления - ХS4) и обеспечения электрических связей внутри блока. Преобразователь подключается к сети непосредственно между коммутационным аппаратом и двигателем. Схема подключения преобразователя приведена на рис. 3.

Схема подключения преобразователя ПЧ-ОТЕТ-1,1-220-50-25-УХЛ4: L - дроссель;
Rорм - тормозной резистор;
SB1 - кнопочный выключатель Преобразователь стандартной конфигурации работает с внешними сигналами, характеристики которых приведены в табл. 1.

Таблица 1

Тип ввода/вывода Обозначение контактов разъема ХS4 Наименование Характеристика

Ввод аналоговый

 +С1, –С1 Вход сигнала задания (0±5) мА

Ввод аналоговый

 +С2, –С2 Вход сигнала обратной связи (0±5) мА

Ввод дискретный

 GNDA, SТОР Команда "АВАР. СТОП" Замыкающий контакт кнопочного выключателя SВ1

Вывод аналоговый

 OUT, GNDА Сигнал о значении подачи (скорости двигателя) (0±5) В

Вывод дискретный

 RUN1, RUN2 Сигнал "ВРАЩЕНИЕ" Замыкающий контакт реле К2
BLOCK1, ВLОСК2 Сигнал "АВАРИЯ" Замыкающий контакт реле К1
Характеристики контактов встроенных реле - сигналов "Вращение" (RUN) и "Авария" (ВLОСК) приведены в табл. 2.

Таблица 2

Напряжение, В Включаемый ток, мА, не более Вид нагрузки Род тока
0,05–30 250 Активная Постоянный
~130 30 Переменный 10 000 Гц
~150
0,05–30 200 Активная;
индуктивная		 Постоянный
Преобразователь необходимо подключить к сетевому автоматическому выключателю к сетевому автоматическому выключателю и, если требуется, к тормозному резистору. При использовании органов управления передней панели переключатель SА2 должен находиться в положении "МЕСТ". При использовании внешнего пульта управления этот пульт подключается к разъему ХS4, переключатель SА2 устанавливается в положение "ДИСТ.". При подаче на преобразователь силового напряжения происходит запуск программы управления по формируемой в преобразователе команде "СБРОС". Аппаратная защита блокирует открывание ключей (запрещает работу электропривода) в течение нескольких секунд, необходимых для установления напряжений внутренних стабилизированных источников питания. По истечении паузы защита снимается и, если от датчиков (тока, напряжения, температуры) поступает информация о нормальных параметрах, преобразователь переводится в режим "РАБОТА". При местном управлении после включения питания при отсутствии аварийных ситуаций на передней панели светится светодиод "ПИТАНИЕ", преобразователь переходит в рабочий режим, которому соответствует отсутствие свечения светодиода "АВАРИЯ", расположенного на передней панели преобразователя. Если при этом переключатель SА2 находится в положении "МЕСТ", управление преобразователем передается органам управления передней панели. Уровень задания частоты вращения двигателя устанавливается резистором "ЗАДАНИЕ". Сигнал задания может подаваться плавно и скачком. При плавном задании до включения преобразователя переключатель SА3 устанавливается в положение "ПУСК", резистор "ЗАДАНИЕ" - в положение "0". После включения преобразователя вращением резистора "ЗАДАНИЕ" по часовой стрелке добиваются требуемого уровня сигнала задания. Переключение переключателя SА3 соответствует скачкообразному режиму формирования сигнала задания. Типовой алгоритм управления преобразователем не обеспечивает режим обнуления сигнала задания после каждого его выключения - включения, т.е. при ненулевом положении задатчика и положении переключателя SА3 "ПУСК" после включения преобразователя начинает разгон двигателя. Алгоритм с "нулевой" защитой оговаривается при заказе. Частота вращения двигателя изменяется пропорционально сигналу задания с точностью + 1,5%. Сигнал задания можно подавать плавно или скачком. Задатчик интенсивности преобразователя ограничивает ускорение и рывок. Уровень этих ограничений может быть установлен заранее по согласованию с заказчиком. В базовом исполнении программного обеспечения преобразователя изменение направления вращения двигателя допускается после его остановки, которой соответствует "0" задания. По желанию заказчика преобразователь снабжается программным обеспечением для реверсивного электропривода с необходимым законом управления процессами пуска, реверса и торможения. В базовом исполнении преобразователя рабочая остановка привода осуществляется обнулением сигнала управления. Двигатель при этом плавно тормозится до минимальной скорости, величина которой может быть установлена по согласованию с заказчиком, затем происходит блокировка инвертора, и в дальнейшем остановка механизма происходит выбегом механизма. При блокировке инвертора размыкается контакт реле, выведенный на зажимы RUN, и замыкается контакт реле, выведенный на зажимы ВLОСК разъема ХS4 (см. рис. 2 и 3). Аварийная остановка выполняется при срабатывании внутренних защит преобразователя или после нажатия кнопки "АВАР.СТОП", или после замыкания контакта внешнего реле для электрического соединения выводов 5 и 15 разъема ХS4 (см. рис. 2 и 3). После аварийной остановки сигнал управления отрабатываться преобразователем не будет до тех пор, пока он не будет отключен от сети с последующим повторным включением. При работе от внешнего пульта управления переключатель SА2 преобразователя находится в положении "ДИСТ.", переключатель SА3 - в положении "ПУСК". Работа от близкорасположенного внешнего пульта управления, элементы которого аналогичны функциям органов управления передней панели преобразователя, практически не отличается от работы при использовании органов управления передней панели преобразователя. Под дистанционным управлением подразумеваются режимы работы от внешнего пульта (токового задатчика, промконтроллера, датчиков со стандартным токовым выходом), в основном расположенного на значительном расстоянии от преобразователя и использующего гальванически связанные с ним токовые сигналы задания + С1 и обратной связи + С2, подключаемые к разъему "УПРАВЛЕНИЕ". При автоматическом управлении для разомкнутой САУ используется только внешний токовой сигнал задания 0+5 мА (на вход + С1), подаваемый, например, от промышленного контроллера или какого-либо датчика со стандартным токовым выходом, пропорционально сигналам которого требуется регулировать скорость вращения двигателя (или, например, подачу насоса). Для замкнутой САУ с пропорционально-интегральным регулятором какого-либо технологического параметра, прямо пропорционально зависящего от скорости двигателя, требуется подать не только сигнал задания величины этого параметра, но и обратную связь, поступающую от датчика регулируемого параметра в том же стандарте 0+5 мА на вход +С2. По требованию заказчика возможна настройка преобразователя на работу с сигналами стандарта 4-20 мА. Для цепей управления и индикации во внешних цепях можно использовать: аналоговый выход 0+5 В (зажимы 5 и 6 разъема ХS4 по схеме рис. 3), обеспечивающий сигнал, пропорциональный скорости двигателя, для индикации, например, на вольтметре. Возможно также по требованию заказчика преобразование этого сигнала в токовый 0+5 мА или 4-20 мА для его подачи в АСУ;
контакты реле "АВАРИЯ" (ВLОСК) и "ВРАЩЕНИЕ" (RUN) для индикации или подачи команд. Например, контакт "ВLОСК " может быть использован в случае срабатывания одной из защит ПЧ для переключения двигателя на работу от резервного питания.

В комплект поставки входят: преобразователь частоты, паспорт, инструкция по наладке и эксплуатации. ЗИП поставляется по заказу потребителя согласно ведомости ЗИП. Паспорта на преобразователи, поставляемые на экспорт, прилагаются в количестве, оговоренном в заказе-наряде, на одном из следующих языков: английском, немецком, испанском. Электрический кабель в комплект поставки не входит.
