Предохранители плавкие серии ПП29
Общие сведения
Предохранители серии ПП29 предназначены для защиты электрооборудования вагонов городского электротранспорта (метро, троллейбусов, трамваев) от перегрузок и токов КЗ.
Структура условного обозначения
ПП29-ХХ-ХХХ0-00 У2:
ПП - предохранитель плавкий;
29 - номер серии;
ХХ - номинальный ток предохранителя: 17 - 4 А; 19 - 6,3 А;
21 - 10 А; 23 - 16 А; 24 - 20 А;
26 - 31,5 А; 27 - 40 А; 29 - 63 А;
ХХ - номинальное напряжение предохранителя:
17 - 550 В; 19 - 750 В;
Х - способ монтажа и вид присоединения проводников к выводам:
4 - на изоляционном основании комплектного устройства с
задним присоединением; 5 - на изоляционном основании
комплектного устройства с передним присоединением;
0 - без указателя срабатывания, без бойка, без вспомогательных
контактов;
00 - степень защиты по ГОСТ 14255-69: IР00;
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря до 1400 м.
Температура окружающего воздуха от минус 60 до 45°С.
Тип атмосферы II по ГОСТ 15150-69.
Ударные и вибрационные нагрузки соответствуют группе механического исполнения М25 по ГОСТ 17516.1-90.
Рабочее положение предохранителей в пространстве любое.
Требования техники безопасности в соответствии с ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.6-93 и раздела 4 ГОСТ 9219-95.
Предохранители для внутригосударственных и экпортных поставок соответствуют ТУ У 3.11-14060141-066-96. ТУ У 3.11-14060141-066-96
Технические характеристики
Номинальное напряжение постоянного тока, В - 550; 750 Номинальный ток предохранителя, А, на номинальное напряжение, В: 550 - 10; 16; 63 750 - 4; 6,3; 10; 16; 20; 31,5; 40 Ток, кратный Iном, при котором плавкая вставка предохранителя в течение часа при температуре окружающего воздуха (20+5)°С: не расплавляется - 1,3 плавится - 2Iном Перенапряжение при отключении токов КЗ в течение времени более 10 мс, В - 3250 Вид присоединения внешних проводников - Переднее; заднее Масса, кг - 0,34
Номинальные потери мощности в предохранителях при номинальном токе плавкой вставки и значение электрического сопротивления плавкой вставки предохранителя приведены в табл. 1.
Таблица 1
| Номинальный ток плавкой вставки, А | Потери мощности, Вт | Электрическое сопротивление плавкой вставки предохранителя, Ом·10-3 |
| 4 | 7 | 95–175 |
| 6,3 | 7,5 | 60–90 |
| 10 | 9 | 23–41 |
| 16 | 10 | 15–21 |
| 20 | 11 | 9,0–15 |
| 31,5 | 12 | 5,1–7,6 |
| 40 | 14 | 4,0–5,5 |
| 63 | 23 | 1,8–3,1 |
Предохранители отключают электрическую цепь, параметры которой приведены в табл. 2.
Таблица 2
| Номинальный ток плавкой вставки, А | Ток отключения, кА | Индуктивность цепи, мГн, не более |
| 4; 6,3; 16; 20 | 2Iном–0,25 | 50 |
| 10 | 0,02–0,05 | 1000 |
| Свыше 0,05–0,25 | 50 | |
| 31,5; 40 | 2Iном–1 | 50 |
| 63 | 2Iном–10 | 5 |
| 10; 16 | 2Iном–1 | 30 |
Времятоковые характеристики плавления и отключения приведены на рис. 1-2.

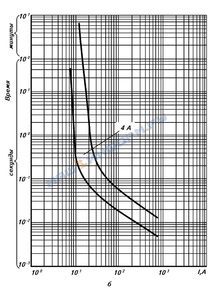

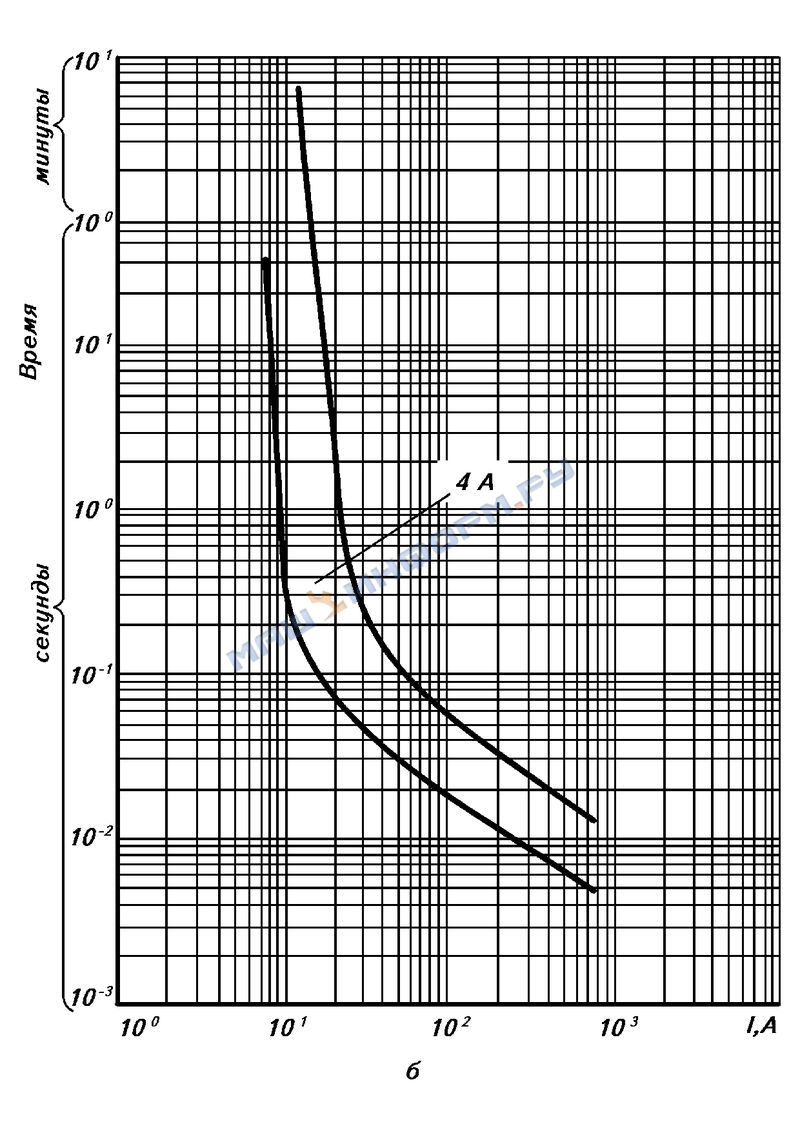

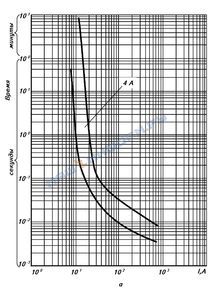

Времятоковые характеристики предохранителей ПП29 на номинальный ток 4 А:
а - плавления;
б - отключения

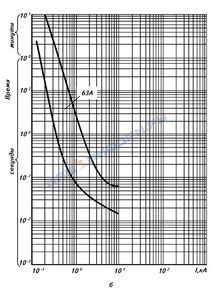

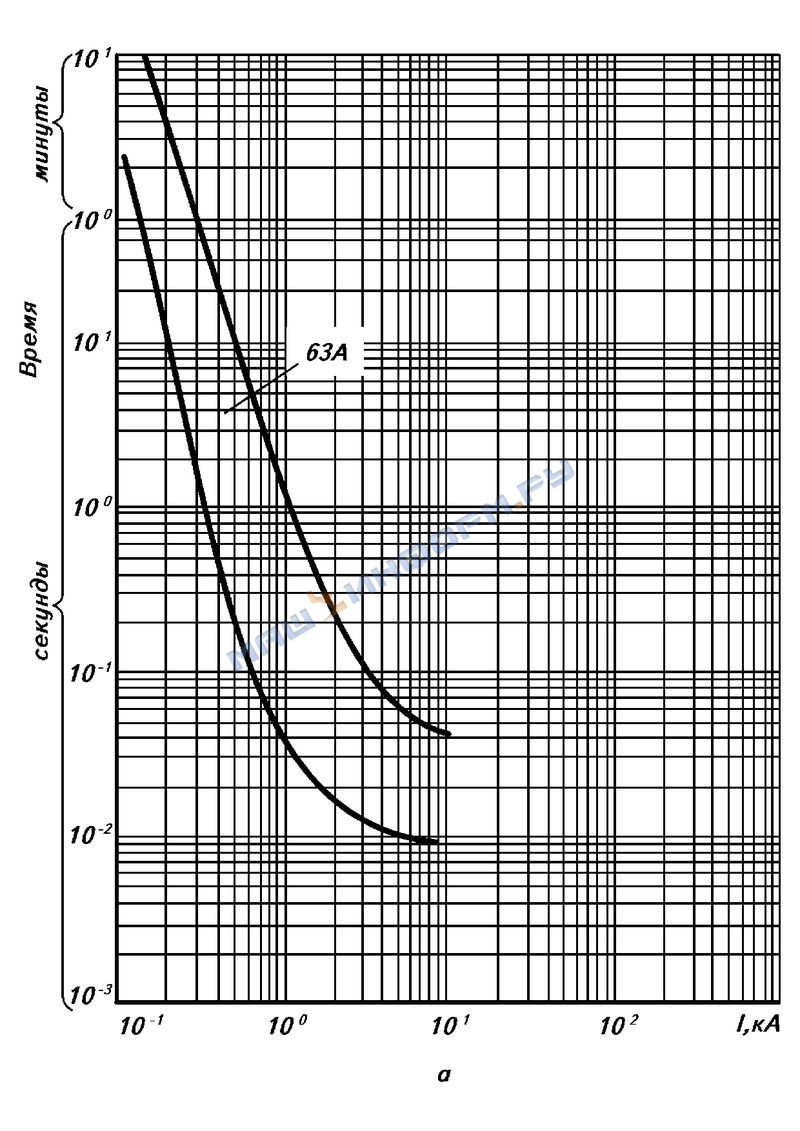

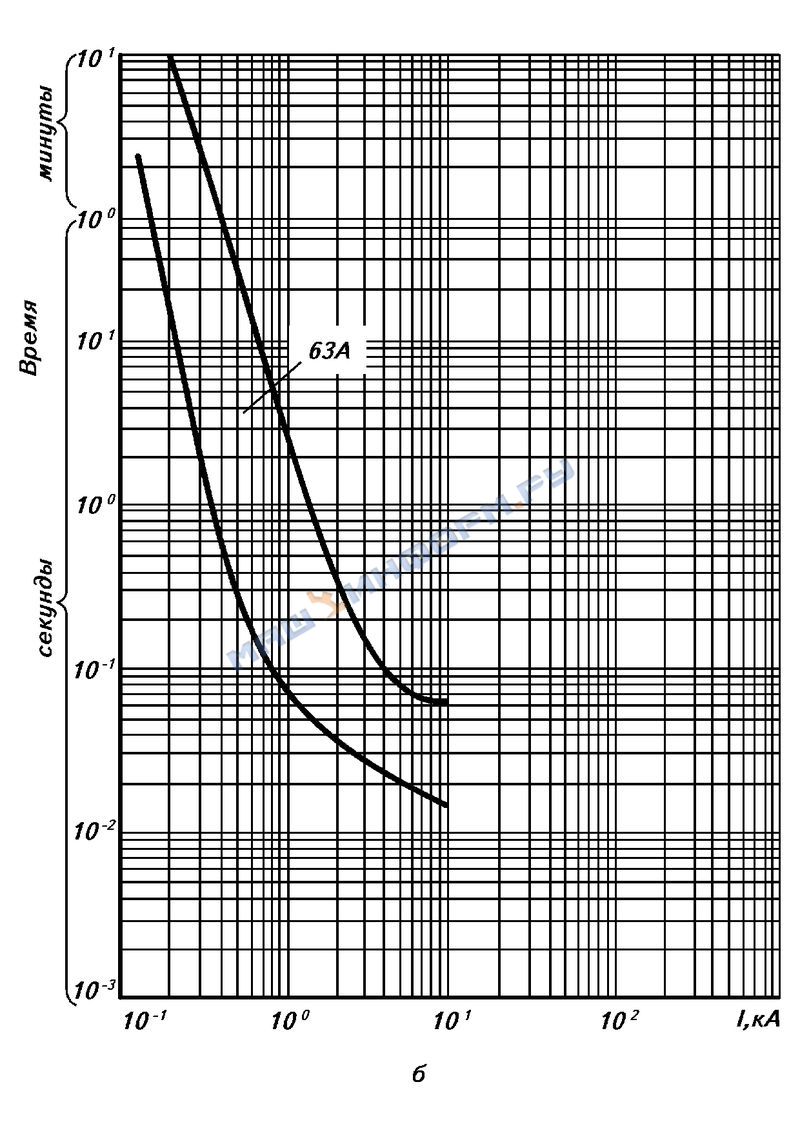

Времятоковые характеристики предохранителей ПП29 на номинальный ток 63 А:
а - плавления;
б - отключения
Гарантийный срок - 2 года со дня ввода в эксплуатацию.
Гарантийный срок эксплуатации предохранителей, поставляемых на экспорт, - 2 года со дня ввода в эксплуатацию, но не более 2,5 лет со дня пересечения государственной границы.
Предохранители ПП29 представляют собой плавкую вставку с двумя контактными стойками. Плавкая вставка состоит из керамического корпуса, торцевых металлических колпачков - контактов и плавких элементов. Внутренний объем плавкой вставки заполнен кварцевым песком.
Габаритные и установочные размеры приведены на рис. 3.

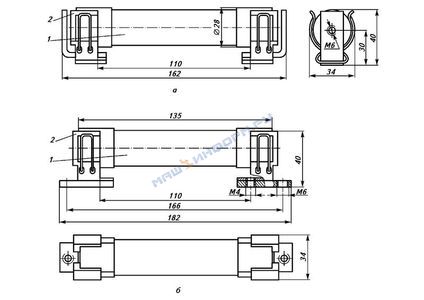

Габаритные и установочные размеры предохранителей ПП29:
а - переднее присоединение;
б - заднее присоединение;
1 - плавкая вставка;
2 - контакт предохранителя
Таблица к рис.3
| Исполнение по виду присоединения проводников | Рисунок | Номинальное напряжение, В | Номинальный ток, А |
| Переднее | а | 550 | 63 |
| 750 | 4; 6,3; 10; 16; 20; 31,5;40 | ||
| Заднее | б | 550 | 10; 16; 63 |
| 750 | 4; 6,3; 10; 16; 20; 31,5; 40 |
В комплект поставки входят: предохранитель и эксплуатационные документы.
