Держатели предохранителей ДП, ДПМ
Общие сведения
Держатели предохранителей ДП, ДПМ предназначены для установки предохранителей в электрических цепях постоянного и переменного тока.
Структура условного обозначения
[0,16]:[ - ,0,0,3(8,1,16),(3,1,4),(65,1,16)] ДП(М) - тип изделия: ДП - держатель предохранителя;
ДПМ - то же для малогабаритных предохранителей.
Климатическое исполнение, исполнение У и категория размещения 3 по ГОСТ15150-69.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Температура окружающей среды от минус 50 до 85°С.
Относительная влажность воздуха 98% при температуре 35°С.
Окружающая среда, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Группа механического исполнения М3 по ГОСТ 17516.1-90.
Рабочее положение в пространстве любое.
Степень защиты держателя предохранителя по ГОСТ 14254-96: со стороны колпачка IР55, со стороны контактов - IР00.
Требования техники безопасности по ГОСТ 12.2.007.6-93.
Технические характеристики
Рабочее напряжение, В, не более - 250 Номинальный ток, А: ДП - 10 ДПМ - 5 Частота переменного тока, Гц - 50-2000 Переходное сопротивление, Ом, не более - 0,01 Сопротивление изоляции, МОм, не менее: в нормальных климатических условиях - 1000 в условиях повышенной влажности - 50 Средний срок службы, лет - 15 Масса, кг, не более - 0,02
Гарантийный срок эксплуатации - 2 года со дня ввода держателей в эксплуатацию.
Конструкция и принцип действия
Держатель предохранителя состоит из пластмассового корпуса, крышки, гайки, пружинящего контакта, контакта с лепестком для пайки двух медных проводов сечением до 1,5 мм и пружины.
Общий вид, габаритные и установочные размеры держателей предохранителей приведены на рис. 1, установочные отверстия - на рис. 2.
Таблица к рис. 1
| Тип изделия | Габаритные размеры, мм | |||
| держателя | предохранителя | |||
| d | L/l | диаметр | длина | |
| ДП | 18,3 | 50/38 | 6,3 | 32 |
| 7,2 | 30 | |||
| ДПМ | 19,5 | 41/30 | 5 | 20 |

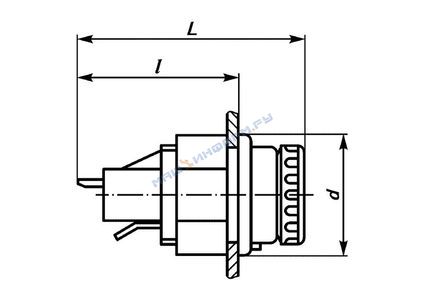

Общий вид, габаритные и установочные размеры держателей предохранителей ДП и ДПМ

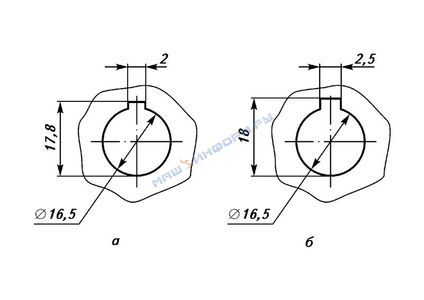

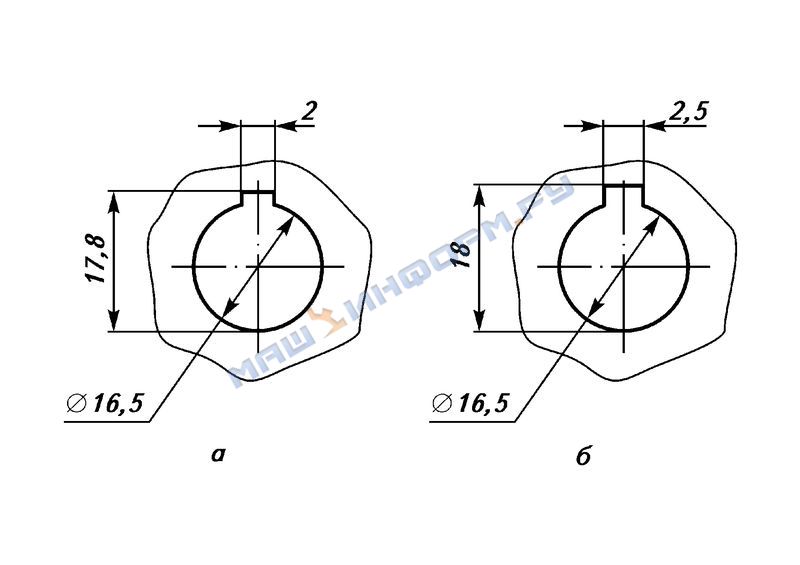

Установочные отверстия держателей предохранителей:
а - ДП;
б - ДПМ
В комплект поставки входят: держатели предохранителя ДП или ДПМ (указать количество штук в упаковке) и этикетка - 1 шт. на упаковку, если иное не оговорено в заказе.
