Ограничители перенапряжений нелинейные типов ОПНК-П1-3,3 УХЛ1 и ОПНК-П1-27,5 УХЛ1
Общие сведения
Ограничители перенапряжений на класс напряжения 3,3 кВ постоянного тока предназначены для защиты контактной сети постоянного тока электрифицированных железных дорог от атмосферных перенапряжений. Ограничители перенапряжений на класс напряжения 27,5 кВ переменного тока предназначены для защиты устройств электрифицированных железных дорог переменного тока частотой 50 Гц, в том числе контактной сети, от атмосферных и коммутационных перенапряжений.
Структура условного обозначения
ОПНК-П1-Х УХЛ1:
ОПН - ограничитель перенапряжений нелинейный;
К - для контактной сети;
П - полимерная изоляция;
1 - исполнение по установке;
Х - класс напряжения, кВ;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Температура окружающей среды от минус 60 до 50°С. Относительная влажность воздуха 100% при температуре 25°С. Толщина корки льда до 10 мм. Скорость ветра без гололеда 40 м/с, с гололедом 15 м/с. Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75. Ограничители соответствуют ТУ 3414-010-00468683-96 (ИВЕЖ.674361.045 ТУ). ТУ 3414-010-00468683-96;ИВЕЖ.674361.045 ТУ
Технические характеристики
Основные технические данные ограничителей приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для типоисполнений | |
| ОПНК-3,3 | ОПНК-27,5 | |
| Класс напряжения сети, кВ | 3,0 | 25 |
| Наибольшее рабочее напряжение | 4 | 30 |
| Номинальный разрядный ток, кА | 10 | 10 |
| Расчетный ток коммутационного перенапряжения на волне 30/60 мкс, А | 350 | 350 |
| Остающееся напряжение при волне импульсного тока 8/20 мкс, кВ, не более: | 13,5 17 19,3 | 79 95 102 |
| Остающееся напряжение при расчетном токе коммутационного перенапряжения, кВ, не более | 13,2 | 77,8 |
| Токовая пропускная способность: | 10 350 10 | 10 350 – |
| Длина пути утечки внешней изоляции, см, не менее | 28 | 105 |
| Масса, кг, не более | 10 | 25 |
| Высота, мм, не более | 390 | 730 |
Активная часть ограничителей перенапряжений представляет собой блок из последовательно соединенных оксидно-цинковых резисторов с высоконелинейной вольт-амперной характеристикой. Блок нелинейных резисторов размещен в герметизированной стеклопластиковой покрышке. Днище покрышки имеет взрывопредохраняющее устройство, которое при повреждениях внутри ограничителя исключает повышение давления до значений, вызывающих взрыв покрышки. Защитное действие ограничителя перенапряжений обусловлено тем, что при появлении перенапряжения протекающий через ограничитель импульсный ток вследствие высокой нелинейности резисторов не создает опасного для изоляции повышения напряжения. Преимуществами ограничителей перед разрядниками являются низкий защитный уровень всех видов перенапряжений и высокая удельная энергоемкость, а кроме того, не требуются профилактические испытания в процессе эксплуатации. Габаритные и присоединительные размеры ограничителей приведены на рис. 1 и 2.

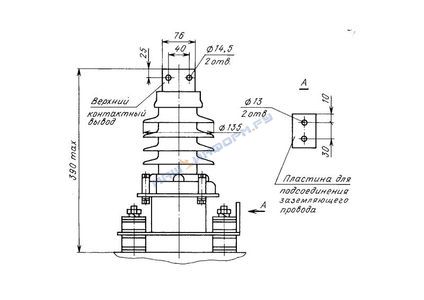

Габаритные и присоединительные размеры ограничителя перенапряжений типа ОПНК-П1-3,3 УХЛ1

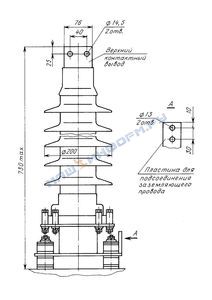

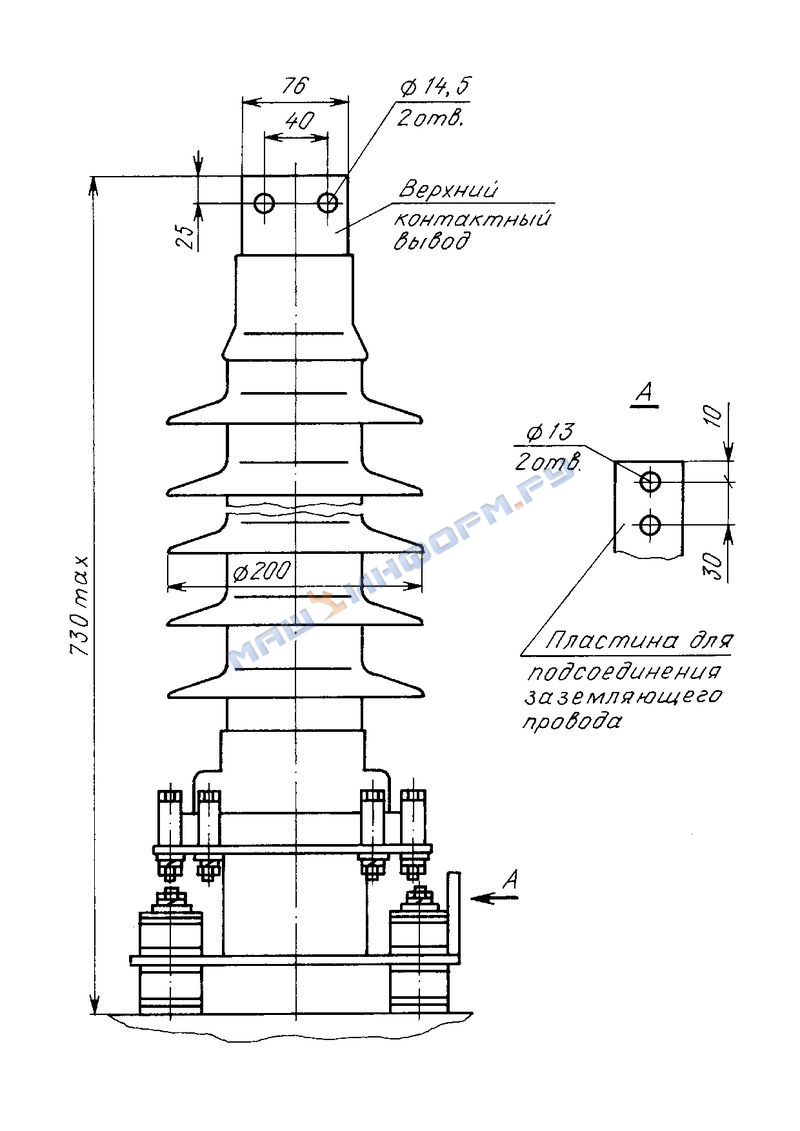

Габаритные и присоединительные размеры ограничителя перенапряжений типа ОПНК-П1-27,5 УХЛ1 В комплект поставки входят: ограничитель перенапряжений;
техническое описание и инструкция по эксплуатации (1 экз. на партию ограничителей, упакованных в одном ящике); паспорт.
