Ограничители перенапряжений нелинейные типов ОПН-1-3УХЛ1, ОПН-25РОУ1, ОПНН-110У1, ОПНН-110ХЛ1, ОПНН-150У1, ОПНН-220У1, ОПНН-220ХЛ1

Общие сведения

Ограничители предназначены для защиты от атмосферных и коммутационных перенапряжений устройств сети переменного тока частоты 50 Гц специального назначения: класс напряжения 3 кВ - для промежуточных обмоток трансформатора тока ТФЗМ-500 (ТФНКД);
класс напряжения 25 кВ - для регулировочной обмотки автотрансформатора АТДЦТН-125000/220;
класс напряжения 110, 150 и 220 кВ - для разземляемой нейтрали трансформаторов и высоковольтных аппаратов, включенных в эту нейтраль.

Структура условного обозначения

ОПН-Х-ХХ1:
О - ограничитель;
П - перенапряжений;
Н - нелинейный;
Х - класс напряжения, кВ (3, 25, 110, 150, 220);
Х1 - климатическое исполнение и категория размещения по ГОСТ
15150-69. Для обозначения применяемости:
Н - разземляемая нейтраль (после основного обозначения ОПН);
РО - регулировочная обмотка (после класса напряжения);
1 - модификация (через дефис после основного обозначения).

Условия эксплуатации

Высота установки над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 45 до 40°С для климатического исполнения У1, от минус 60 до 40°С для климатического исполнения УХЛ1 и ХЛ1. Рабочее положение ограничителей на 25-220 кВ вертикальное, а ограничителей на 3 кВ произвольное. Ограничители на класс напряжения 3 и 25 кВ выдерживают вибрацию по группе М6 ГОСТ 17516.1-90. ТУ 3414-008-04682628-94;ТУ 3414-007-04682622-93;ТУ 3414-001-4682622-92;
ТУ 3414-006-4682622-93

Технические характеристики

Технические данные ограничителей перенапряжений приведены в таблице.

Таблица

Параметр Значение параметра для типоисполнений
ОПН-1-3 УХЛ1 ОПН-25 РО У1 ОПНН-110 У1, ОПНН-110 ХЛ1 ОПНН-150 У1 ОПНН-220 У1, ОПНН-220 ХЛ1

Класс напряжения, кВ

 3 25 110 150 220

Наибольшее рабочее напряжение, кВдейств

 2,3 29 56 77 115

Напряжение на ограничителе, допустимое в течение времени, кВдейств:

60 с

 – – 73 100 150

20 с

 3,0 – – – –

0,15 с

 3,6 – – – –

Расчетный ток коммутационных перенапряжений на волне
1,2/2,5 мс, А

 60 300 – – –

Остающееся напряжение при расчетном токе коммутационных перенапряжений, кВ, не более

 5,9 70 – – –

Остающееся напряжение при импульсном токе, кВ, не более:

8/20 мкс с амплитудой 400 А*

 – – 141 200 282

8/20 мкс с амплитудой 1000 А

 7,6** – – – –

30/60 мкс с амплитудой 1000 А

 – – – 210 –

300/800 мкс с амплитудой 1500 А

 – – 155 – 310

8/20 мкс с амплитудой 5000 А

 – 90 – – –

Пропускная способность ограничителя, достаточная, чтобы выдерживать воздействия 20 импульсов тока на волне с амплитудой А:

1,2/2,5 мс

 60 300 – – –

8/20 мкс

 – 5000 – – –

на прямоугольной волне длительностью 2000 мкс

 – – 400 400 400

Длина пути утечки внешней изоляции, см, не менее

 7,2 75 175 300 360

Испытательные напряжения внешней изоляции:

коммутационный импульс 250/2500 мкс в сухом состоянии
и под дождем, кВ

 – 84 185 250 380

полный грозовой импульс, кВ

 – 117 220 300 450

испытательное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВдейств

 5 – – – –

Механические характеристики:

допустимое тяжение провода в горизонтальном направлении, Н

 300 300 500 500 500

воздействие ветра при отсутствии гололеда со скоростью ветра, м/с, не более

 40 40 40 40 40

воздействие ветра при толщине гололеда 2 см, со скоростью ветра, м/с, не более

 15 15 15 15 15

Масса, кг

 0,7 35 55 85 110

Обозначение технических условий

 ТУ 3414-008-04682628–94 ТУ 3414-007-04682622–93 ТУ 3414-001-4682622–92 ТУ 3414-006-4682622–93 ТУ 3414-001-4682622–92

Общий вид, номер рисунка

 1 2 3б 3а 3а

* Испытательный ток, принятый при комплектовании аппарата.

** Для справок.

Ограничители на классы напряжений 25-220 кВ снабжены предохранительными устройствами, обеспечивающими взрывобезопасность аппаратов в случае их внутреннего повреждения при периодической составляющей тока короткого замыкания до 20 кАдес длительностью 0,2 с и до 800 Адес длительностью 2 с. Гарантийный срок для ограничителей на 3 и 25 кВ - 5 лет, на ограничители 110, 150, 220 кВ - 3 года со дня ввода в эксплуатацию при условии соблюдения правил транспортирования, хранения, монтажа и эксплуатации, указанных в технических условиях и в эксплуатационной документации на ограничители. Время со дня выпуска ограничителей с предприятия-изготовителя до ввода в эксплуатацию не должно превышать 2 года. Расчетный срок службы ограничителей - 25 лет.

Ограничители представляют собой высоковольтные аппараты, состоящие из последовательно включенных высоконелинейных керамических варисторов, выполненных на основе окиси цинка. Защитное действие ограничителей обусловлено тем, что при возникновении перенапряжений в сети вследствие высокой нелинейности варисторов через ограничители протекает значительный импульсный ток, в результате чего величина перенапряжения снижается до уровня, безопасного для изоляции защищаемого электрооборудования. Ограничители на напряжения 25, 110, 150 и 220 кВ представляют собой защитные аппараты опорного типа, а аппарат на 3 кВ подвешивается на крепежном хомуте в любом положении. Аппараты состоят из блоков высоконелинейных варисторов, заключенных в герметизированные фарфоровые покрышки. Ограничители на 150 и 220 кВ снабжены экранными кольцами для выравнивания распределения напряжения по высоте. Установка ограничителей на 25-220 кВ выполняется таким образом, что их нижний вывод изолируется от потенциала земли, это позволяет при необходимости включать аппараты на землю через регистрирующие приборы и проводить профилактические испытания без отключения от сети. Габаритные, установочные и присоединительные размеры ограничителей приведены на рис.1-3.

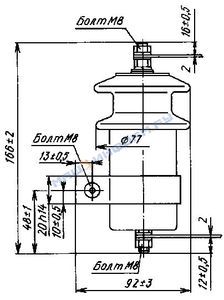

Габаритные, установочные и присоединительные размеры ограничителя типа ОПН-1-3 УХЛ1

Габаритные, установочные и присоединительные размеры ограничителя типа ОПН-25 РО У1

Габаритные, установочные и присоединительные размеры ограничителей а - ОПНН-150 У1, ОПНН-220 У1, ОПНН-220 ХЛ1;
б - ОПНН-110 У1, ОПНН-110 ХЛ1 1 - болт М12 фундаментный;
2 - болт М10 заземления:

Таблица

Тип ограничителя Н, мм

ОПНН-220 У1
ОПНН-220 ХЛ1

 1690

ОПНН-150 У1

 1330

ОПНН-110 У1
ОПНН-110 ХЛ1

 910
L В комплект поставки для ограничителей ОПН-1-3 УХЛ1 входят: три ограничителя перенапряжений; техническое описание и инструкция по эксплуатации (2 экз. на партию аппаратов, поставляемую в один адрес);
паспорт. Для ограничителей ОПН-25 РО У1: ограничитель перенапряжений;
техническое описание и инструкция по эксплуатации (2 экз. на партию аппаратов, поставляемую в один адрес); паспорт. Для ограничителей ОПНН-110 У1, ОПНН-110 ХЛ1, ОПНН-150 У1, ОПНН-220 У1, ОПНН-220 ХЛ1: ограничитель с приспособлением для измерения тока проводимости под рабочим напряжением; техническое описание и инструкция по эксплуатации (2 экз. на партию ограничителей, поставляемую в один адрес); паспорт.
