Ограничители перенапряжений нелинейные типа ОПН-КР/ТЕ-6(10) УХЛ1(2)
Общие сведения
Нелинейные ограничители перенапряжений типа ОПН-КР/ТЕL-6(10) УХЛ1(2) предназначены для эффективной защиты электрооборудования станций, воздушных линий и кабельных сетей среднего класса напряжения промышленной частоты 48-62 Гц от атмосферных и коммутационных перенапряжений.
Структура условного обозначения
ОПН-КР/ТЕL-Х УХЛХ:
ОП - ограничитель перенапряжений;
Н - нелинейный;
КР - тип ограничителя;
ТЕL - наименование серии;
Х - класс напряжения сети, кВ (6; 10);
УХЛХ - климатическое исполнение и категория размещения (1; 2)
по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 60 до 40°С. По стойкости к механическим воздействующим факторам ограничители соответствуют группе условий эксплуатации М7 по ГОСТ 17516.1-90. Сейсмостойкость 15 Гц, 1g по ГОСТ 17516.1-90. Ограничители ОПН-КР/ТЕL имеют сертификаты соответствия техническим требованиям и требованиям безопасности нормативных документов ГОСТ 16357-83 и МЭК-99-4 системы ГОСТ-Р № РОСС UА.МЕ25.Н00477 и № РОСС UА.МЕ25. В00476, а система управления качеством процесса изготовления ограничителей сертифицирована на соответствие требованиям международного стандарта ISО 9002 № 75954 КЕМА (Нидерланды). ГОСТ 16357-83;МЭК-99-4;РОСС UА.МЕ25.Н00477;РОСС UА.МЕ25.В00476
Технические характеристики
Основные технические данные ограничителей перенапряжений приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для типоисполнений | |||||
| ОПН-КР/TEL-6(10) УХЛ1(2) | ||||||
| Класс напряжения сети U, кВ | 6 | 6 | 6 | 10 | 10 | 10 |
| Наибольшее длительно допустимое напряжение Uнд, кВ | 6,0 | 6,6 | 6,9 | 10,5 | 11,5 | 12,0 |
| Номинальный разрядный ток 8/20 мкс, кА | 10 | |||||
| Остающееся напряжение, кВ, при импульсе тока: | 13,9 14,7 17,5 19,0 | 15,0 15,8 18,9 20,5 | 15,7 16,6 19,8 21,5 | 24,1 25,5 30,4 33,0 | 26,1 27,6 33,0 35,8 | 28,9 30,6 36,6 39,6 |
| Класс разряда линии по МЭК-99-4 | 1 | |||||
| Максимальная амплитуда импульса тока 4/10 мкс, кА | 100 | |||||
| Максимальная энергия, поглощаемая при импульсе 100 кА, кДж | 21,6 | 23,8 | 24,8 | 37,8 | 41,4 | 43,2 |
| Длина пути утечки, мм, не менее: | 235 130 | 370 180 | ||||
| Масса, кг, не более: | 0,9 0,7 | 1,3 0,9 | ||||
Зависимость напряжения на ограничителе U/Uнд от времени t, c
Ограничители серии ОПН-КР/ТЕL (разрядники без искровых промежутков) представляют собой последовательно соединенные цинкооксидные резисторы с высоконелинейной вольт-амперной характеристикой, опрессованные в полимерный корпус. Готовый ограничитель представляет собой монолитное изделие без внутренних воздушных зазоров и включений. В нормальном рабочем режиме ток через ограничитель имеет емкостной характер и составляет десятые доли миллиампера. При возникновении волны перенапряжения резисторы ограничителя переходят в проводящее состояние и ограничивают дальнейшее нарастание напряжения. Когда уровень перенапряжения снижается, ограничитель возвращается в непроводящее состояние. Высоконелинейная вольт-амперная характеристика резисторов позволяет ограничителю длительно находиться под действием рабочего напряжения, обеспечивая при этом глубокий уровень защиты от перенапряжений всех видов. Полимерный корпус надежно обеспечивает защиту ограничителя от всех внешних воздействий окружающей среды на протяжении всего срока службы. Общий вид, габаритные и присоединительные размеры ограничителей КР/ТЕL-6(10) УХЛ1(2) приведены на рис. 2.

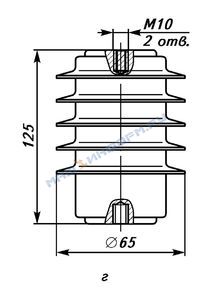

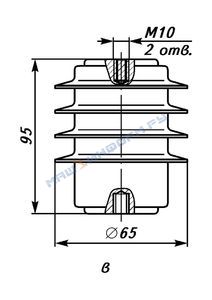

Общий вид, габаритные и присоединительные размеры ограничителей перенапряжений: а - ОПН-КР/TEL-6 УХЛ1;
б - ОПН-КР/TEL-10 УХЛ1;
в - ОПН-КР/TEL-6 УХЛ2;
г - ОПН-КР/TEL-10 УХЛ2
В комплект поставки входят: ограничитель перенапряжений с индивидуальным паспортом, содержащим основные технические характеристики, протокол приемосдаточных испытаний, гарантийные обязательства предприятия-изготовителя и инструкцию по эксплуатации. Комплект поставки упакован в прочную полистироловую коробку, обеспечивающую нормированные условия хранения изделия.
