Ограничители перенапряжений нелинейные типа ОПН-35М УХЛ1, ОПН-35 I УХЛ1, ОПН-110М УХЛ1, ОПН-110 II(I) УХЛ1, ОПН-150М УХЛ1, ОПН-220М УХЛ1, ОПН-220 II(I) УХЛ1

Общие сведения

Ограничители предназначены для защиты от атмосферных и коммутационных перенапряжений электрооборудования сетей переменного тока частоты 50 Гц: для сетей с изолированной и компенсированной нейтралью на класс напряжения 35 кВ;
для сетей с эффективно заземленной нейтралью на классы напряжения 110, 150 и 220 кВ.

Структура условного обозначения

ОПН-ХМ Х УХЛ1:
О - ограничитель;
П - перенапряжений;
Н - нелинейный;
Х - класс напряжения, кВ (35, 110, 150, 220);
М - модернизированный;
Х - наибольшая степень загрязнения по ГОСТ 9920-89 (II, IV);
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.

Условия эксплуатации

Высота установки над уровнем моря не более 1000 м. Температура окружающего воздуха от -60 до 40°С. Ограничители, имеющие в своем обозначении указания степени загрязнения, предназначены для работы в условиях повышенных загрязнений: II - средняя степень загрязнения по ГОСТ 9920-89, IV - очень сильная степень загрязнения по ГОСТ 9920-89. Ограничитель на класс напряжения 35 кВ может применяться для защиты электрооборудования экскаваторных КРУ и выдерживает вибрацию и удары (линейные нагрузки с ускорением до 29,4 м/см2, крен и дифферент до 15°). Рабочее положение ограничителей вертикальное. БФИР.670210.234 ТУ

Технические характеристики

Технические данные ограничителей перенапряжений приведены в табл. 1.

Таблица 1

Параметр Значение параметра для типов ограничителей
ОПН-35 М УХЛ1 ОПН-35 IV УХЛ1 ОПН-110 М УХЛ1 ОПН-110 II УХЛ1 ОПН-110 IV УХЛ1 ОПН-150 М УХЛ1 ОПН-220 М УХЛ1 ОПН-220 II УХЛ1 ОПН-220 IV УХЛ1

Класс напряжения, кВ

 35 35 110 110 150 220 220

Наибольшее рабочее напряжение, кВдейств

 40,5 40,5 73 73 100 146 146

Напряжение на ограничителе, кВдейств, допустимое в течение времени:

20 мин

 – 49 88 101 120 175 201

20 с

 – 52,5 97 109 130 195 217

3,5 с

 – 55 100 114 138 200 227

1,0 с

 – 58 105 120 145 210 240

0,15 с

 – 62 112 128 155 225 256

Расчетный ток коммутационных перенапряжений на волне
1,2/2,5 мс, А

 350* 350 500 280 500 500 420

Остающееся напряжение при расчетном токе коммутационного перенапряжения, кВ, не более

 100 105 180 220 250 360 435

Остающееся напряжение при импульсном токе с длительностью фронта волны 8 мкс с амплитудой 5000 А, кВ, не более

 126 128 216 285 296 432 525

Пропускная способность ограничителей, А, достаточная, чтобы выдерживать:

20 импульсов тока 1,2/2,5 мс амплитудой

 350 350 400 280 400 400 420

20 импульсов тока 8/20 мкс амплитудой

 5000 5000 5000 5000 5000 5000 5000

2 импульса тока 8/20 мкс амплитудой

 – – – 15000 – – 15000

2 импульса тока 4/10 мкс амплитудой

 – – 65000 – 65000 65000 –

Длина пути утечки внешней изоляции, см, не менее

 73 140 227 280**

390

 310 455 570**

790

Испытательные напряжения внешней изоляции, кВ:

коммутационный импульс 250/2500 мкс в сухом состоянии и под дождем

– 135 225 275 315 450 545

полный грозовой импульс

 164 170 285 375 385 565 685

при частоте 50 Гц в сухом состоянии

 105 – – – – – –

под дождем

 85 – – – – – –

Механические характеристики:

допустимое тяжение провода в горизонтальном направлении, Н

 300 300 500 500 500 500 500

воздействие ветра при отсутствии гололеда со скоростью, м/с, не более

 40 40 40 40 40 40 40

воздействие ветра при толщине гололеда 2 см со скоростью ветра, м/с, не более

 15 15 15 15 15 15 15

Обозначение технических условий

 БФИР.670210.231 ТУ БФИР.670210.234 ТУ БФИР.670210.206 ТУ БФИР.670210.234 ТУ БФИР.670210.206 ТУ БФИР.670210.206 ТУ БФИР.670210.234 ТУ

* На волне 30/60 мкс.
** Показатель, приведенный в числителе, относится к исполнению для степени загрязнения II, в знаменателе –IV по ГОСТ 9920–89.

Ограничители снабжены предохранительными устройствами, обеспечивающими взрывобезопасность аппаратов в случае их внутреннего повреждения при периодической составляющей тока короткого замыкания до 20 кАдес длительностью 0,2 с и до 800 Адес длительностью 2 с. Гарантийный срок - 5 лет со дня ввода в эксплуатацию, но не более 7 лет со дня отгрузки с предприятия-изготовителя при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации, указанных в технических условиях и в эксплуатационной документации на ограничители. Срок службы ограничителей - 20 лет.

Ограничители представляют собой высоковольтные аппараты, состоящие из последовательно-параллельно включенных высоконелинейных керамических варисторов, выполненных на основе окиси цинка. Защитное действие ограничителей обусловлено тем, что при возникновении перенапряжений в сети вследствие высокой нелинейности варисторов через ограничители протекает значительный импульсный ток, в результате чего величина перенапряжения снижается до уровня, безопасного для изоляции защищаемого электрооборудования. Блоки высоконелинейных варисторов заключены в герметизированные фарфоровые покрышки, наружные размеры и конфигурация которых зависят от условий применения с точки зрения их работоспособности в условиях слабых или значительных загрязнений. Ограничители на 150 и 220 кВ, а также на 110 кВ для работы в условиях IV степени загрязнения снабжены экранными кольцами для выравнивания распределения напряжения по высоте. Нижний вывод (или основание) ограничителей изолирован от земли, что позволяет включать их на землю через регистрирующие приборы и проводить профилактические испытания без отключения от сети. Общий вид нелинейных ограничителей перенапряжений представлен на рис. 1 и 2, а в табл. 2 указаны их габаритные размеры.

Таблица 2

Тип ограничителя Габаритные размеры, мм Масса, кг Рисунок
Н h D

ОПН-220 М УХЛ1

 1865 630 850 100 1а

ОПН-150 М УХЛ1

 1385 280 450 75 1а

ОПН-110 М УХЛ1

 970 – – 50 1б

ОПН-35 М УХЛ1

 635 – – 35 1в

ОПН-220 II УХЛ1

 2300
600
1250		 285
2а

ОПН-220 IV УХЛ1

 3000 350

ОПН-110 II УХЛ1

 1445 350
850		 180
2а

ОПН-110 IV УХЛ1

 1830 600 220

ОПН-35 IV УХЛ1

 960 – – 120 2б

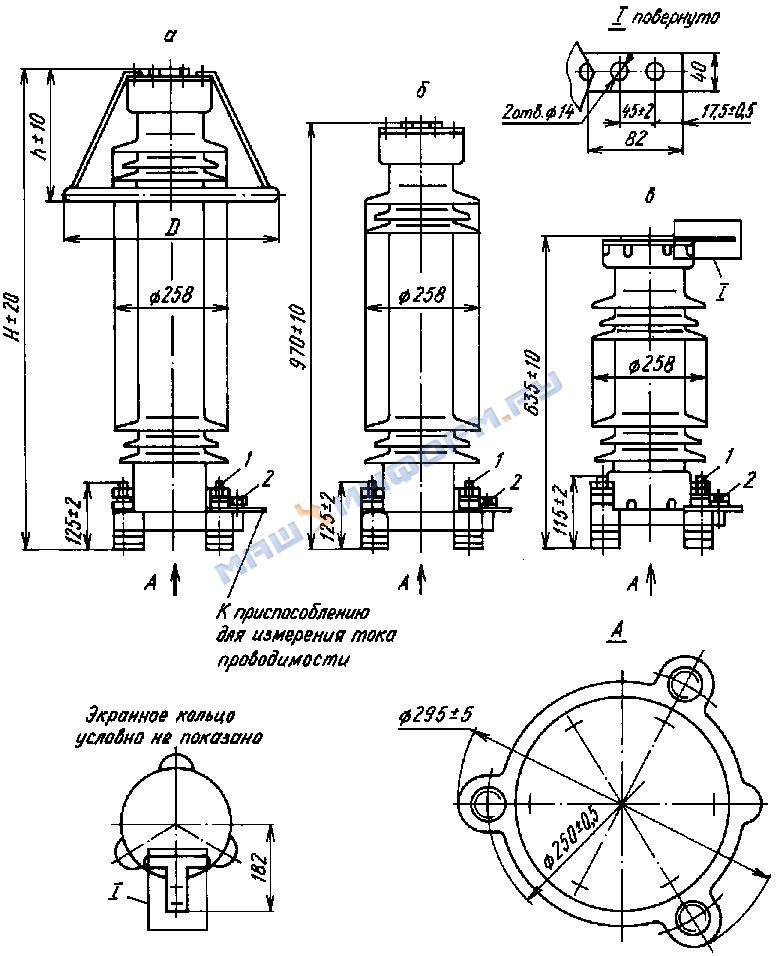

Общий вид нелинейных ограничителей перенапряжений а - ОПН-220 М УХЛ1, ОПН-150 М УХЛ1;
б - ОПН-110 М УХЛ1;
в - ОПН-35 М УХЛ1;
1 - болт М12 фундаментный;
2 - болт М10

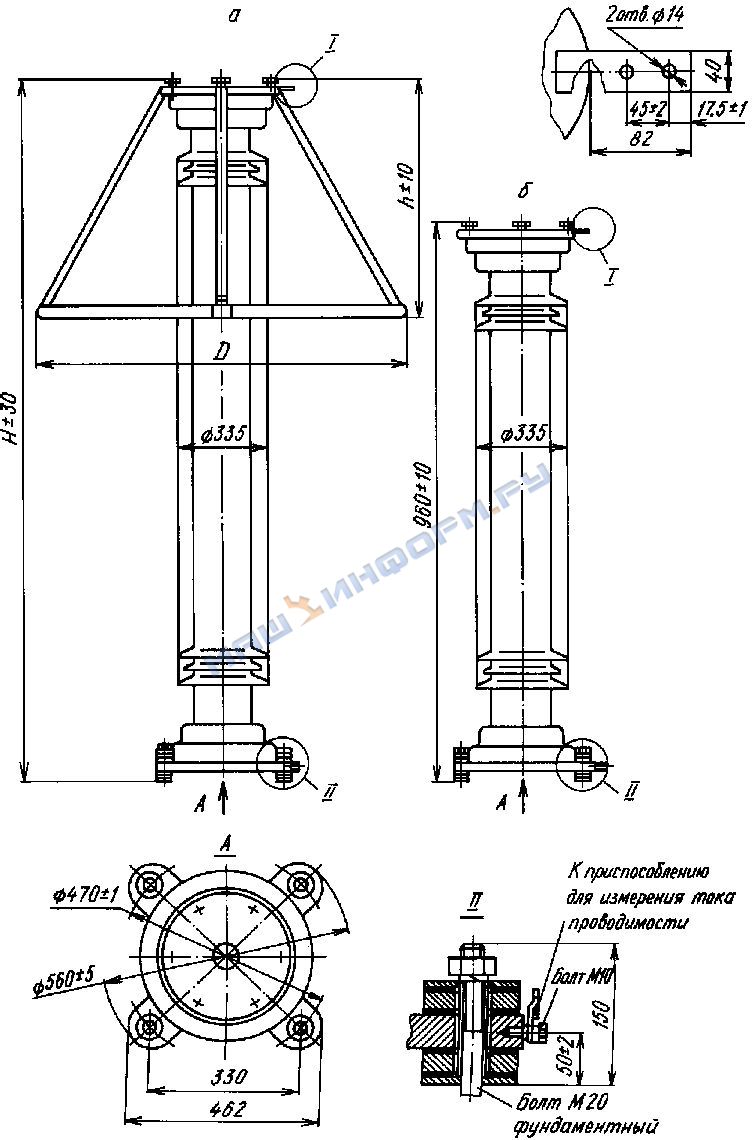

Общий вид нелинейных ограничителей перенапряжений а - ОПН-220 II(IV) УХЛ1, ОПН-110 II(IV) УХЛ1;
б - ОПН-35 IV УХЛ1

В комплект поставки входят: ограничитель с приспособлениями для измерения тока проводимости под рабочим напряжением; техническое описание и инструкция по эксплуатации (2 экз. на партию аппаратов, поставляемую в один адрес); паспорт.
