Ограничители перенапряжений нелинейные с полимерной внешней изоляцией типов ОПН-П1-3II УХЛ1, ОПН-П1-6II УХЛ1, ОПН-П1-10II УХЛ1, ОПН-П1-35II УХЛ1

Общие сведения

Ограничители перенапряжений нелинейные с полимерной внешней изоляцией предназначены для защиты от коммутационных и атмосферных перенапряжений изоляции электрооборудования подстанций и сетей переменного тока. Ограничители перенапряжений устанавливаются в сетях переменного тока частотой 50 Гц с изолированной нейтралью и включаются параллельно защищаемому объекту.

Структура условного обозначения

ОПН-П1-ХII УХЛ1:
ОП - ограничитель перенапряжения;
Н - нелинейный;
П - полимерная изоляция;
1 - опорное исполнение установки;
Х - класс напряжения сети, кВ;
II - степень загрязнения атмосферы - средняя;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.

Условия эксплуатации

Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 60 до 50°С. Относительная влажность воздуха не более 100% при температуре 25°С. Толщина корки льда не более 40 м/с. Скорость ветра без гололеда не более 40 м/с, при гололеде - 15 м/с. Требования техники безопасности по ГОСТ 12.2.007.3-75. Ограничители перенапряжений соответствуют ТУ 3414-001-00468683-93. ТУ 3414-001-00468683-93

Технические характеристики

Основные технические данные ограничителей приведены в таблице.

Таблица

Наименование параметра Значение параметров для типоисполнений
ОПН-П1-3II УХЛ1 ОПН-П1-6II УХЛ1 ОПН-П1-10II УХЛ1 ОПН-П1-35II УХЛ1

Класс напряжения сети, кВ

 3 6 10 35

Наибольшее рабочее напряжение, кВ

 3,6 7,2 12 40,5

Напряжение на ограничителе, допустимое
в течение времени, кВ:
20 мин
20 с
1 с
0,15 с

 4,3
4,75
5,15
5,5		 8,6
9,5
10,3
11		 14,4
16
17,25
18,4		 48,5
54
58
62

Номинальный разрядный ток, кА

 10

Остающееся напряжение при волне импульсного
тока 8/20 мкс, кВ, не более, с амплитудой тока, А:
500
5000
10 000

 8,8
10,6
11,3		 17,6
21,2
22,5		 29,5
36
38		 102
120
127

Длина пути утечки внешней изоляции, см, не менее

 9 18 30 105

Расчетный ток коммутационного перенапряжения
на волне тока 30/60 мкс, А

 400

Остающееся напряжение при расчетном токе коммутационного перенапряжения, кВ, не более

 8,7 17,3 29,2 101

Двадцатикратная (двадцать воздействий) токовая пропускная способность:
при прямоугольной волне тока длительностью
2000 мкс, А
при волне импульсного тока 8/20 мкс, кА

 400
10

Двукратная токовая пропускная способность
при волне импульсного тока 4/10 мкс, кА

 65

Категория взрывобезопасности по ГОСТ 16357–83

 С (10 кА)

Группа вибропрочности и виброустойчивости
по ГОСТ 17516.1–90

 М6

Допустимое тяжение проводов в горизонтальном направлении, Н, не менее

 300

Масса (без присоединительных монтажных элементов), кг, не более

 2,2 3,6 5,4 20

Срок службы, лет

 25
Гарантийный срок - 3 года со дня ввода ограничителей в эксплуатацию.

Конструктивно ограничители перенапряжений выполнены в виде блока последовательно соединенных оксидно-цинковых резисторов, заключенного в полимерную покрышку. Общий вид, габаритные, установочные и присоединительные размеры ограничителей приведены на рис. 1-5.

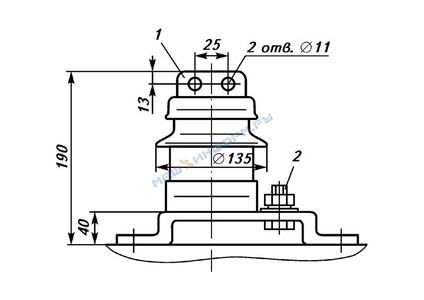

Общий вид, габаритные и присоединительные размеры ограничителя типа ОПН-П1-3II УХЛ1: 1 - контактный вывод;
2 - болт заземления

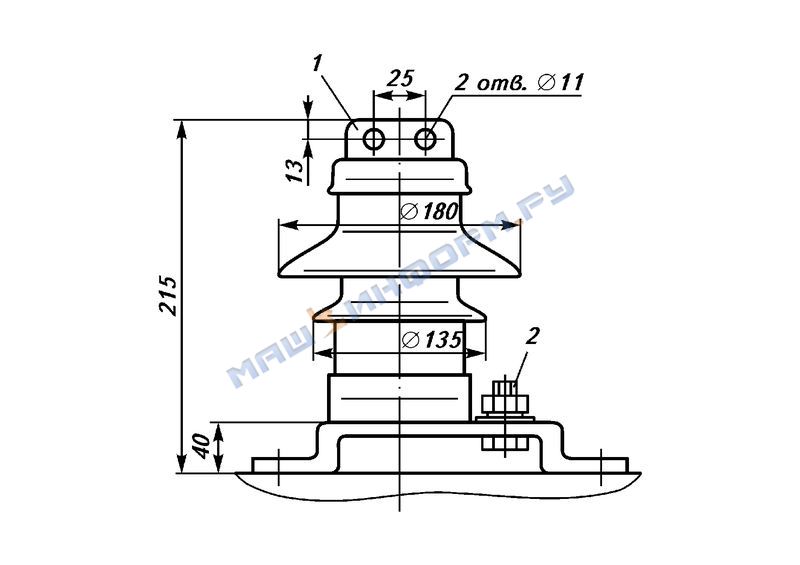

Общий вид, габаритные и присоединительные размеры ограничителя типа ОПН-П1-6II УХЛ1: 1, 2 - по рис. 1

Общий вид, габаритные и присоединительные размеры ограничителя типа ОПН-П1-10II УХЛ1: 1, 2 - по рис. 1

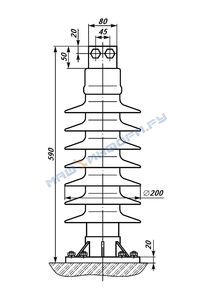

Общий вид, габаритные и присоединительные размеры ограничителя типа ОПН-П1-35II УХЛ1

Установочные размеры ограничителей перенапряжений: а - классы напряжений 3, 6, 10 кВ;
б - класс напряжения 35 кВ

В комплект поставки входят: ограничитель, техническое описание и инструкция по эксплуатации, паспорт.
