Ограничители перенапряжений нелинейные для защиты изоляции разземленных нейтралей трансформаторов класса напряжения 110 кВ типов ОПНН-110/44-10(II) УХЛ1, ОПНН-110/56-10(II) УХЛ1
Общие сведения
Нелинейные ограничители перенапряжений представляют собой безыскровой разрядник и предназначены для защиты изоляции разземленных нейтралей трансформаторов класса напряжения 110 кВ.
Структура условного обозначения
ОПНН-110/Х-10(II) УХЛ1:
ОП - ограничитель перенапряжений;
Н - нелинейный;
Н - для защиты разземленных нейтралей;
110 - класс напряжения, кВ;
Х - длительно допустимое напряжение промышленной частоты, кВ;
10 - номинальный разрядный ток, кА;
II - группа разрядного тока;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 60 до 45°С. Максимальная интенсивность воздействия солнечной радиации или иных источников тепла 1,1 кВт/м2. Частота питания переменного тока от 48 до 62 Гц. Рабочее положение ограничителей вертикальное. Требования к длине пути утечки не менее 2 см/кВ наибольшего рабочего напряжения сети. Категория взрывозащищенности А по ГОСТ 16357-83. Внешняя изоляция ограничителей соответствует ГОСТ 1516.1-76. Тяжение провода в горизонтальном направлении не более 500 Н, скорость ветра до 30 м/с без гололеда, или до 15 м/с при толщине гололеда 20 мм. Требования техники безопасности по ГОСТ 12.2.007.3-75. Ограничители перенапряжений соответствуют ТУ 3414-008-06968694-97. ТУ 3414-008-06968694-97
Технические характеристики
Основные технические данные ограничителей приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для типоисполнений | |
| ОПНН-110/44-10(II) УХЛ1 | ОПНН-110/56-10(II) УХЛ1 | |
| Класс напряжения сети, кВ | 110 | |
| Длительно допустимое напряжение промышленной частоты, кВ | 44 | 56 |
| Номинальный разрядный ток, А | 10 000 | |
| Остающиеся напряжения при грозовом импульсе тока 8/20 мкс, кВ, | 126,72 136,4 148,72 | 161,28 173,6 189,28 |
| Остающиеся напряжения при коммутационном импульсе тока 30/60 мкс, кВ, не более, при амплитуде тока 500 А | 108,24 | 137,76 |
| Остающиеся напряжения при крутом импульсе тока 1/4 мкс с амплитудой 10 000 А, кВ, не более | 148,28 | 188,72 |
| Максимальное значение прямоугольного импульса тока длительностью 2000 мкс, выдерживаемого не менее 20 раз, А | 600 | |
| Максимальное значение импульса тока большой амплитуды 4/10 мкс, выдерживаемого не менее 2 раз, кА | 100 | |
| Напряжение на ограничителе, кВ, допустимое в течение времени: | 66 63,36 60,28 54,12 51,92 48,4 | 84 80,64 76,72 68,88 66,08 61,6 |
| Ток проводимости (полный/активная составляющая) при длительном допустимом напряжении, мА, не более | 0,9/0,14 | |
| Длина пути утечки, см, не менее | 150 | |
| Масса, кг, не более | 35 | |
Нелинейный ограничитель перенапряжений представляет собой аппарат опорного типа и содержит высоконелинейный резистор, состоящий из последовательно соединенных в колонку дисков оксидно-цинковых варисторов, помещенный в изоляционную оболочку. Изоляционная оболочка ограничителя выполнена из комбинированной полимерной изоляции, которая состоит из стеклопластиковой трубы, несущей механические нагрузки, и кремнийорганической ребристой оболочки. Все наружные металлические детали ограничителя имеют защитное гальваническое покрытие, предохраняющее их от коррозии. В нормальном эксплуатационном режиме через варисторы ограничителя протекает ток порядка десятых долей миллиампера. При появлении импульсов перенапряжений, благодаря высокой нелинейной варисторов, через ограничитель протекает значительный импульсный ток, в результате чего величина перенапряжений снижается до уровней, безопасных для изоляции защизаемого электрооборудования. Общий вид, габаритные, установочные и присоединительные размеры ограничителей приведены на рисунке.

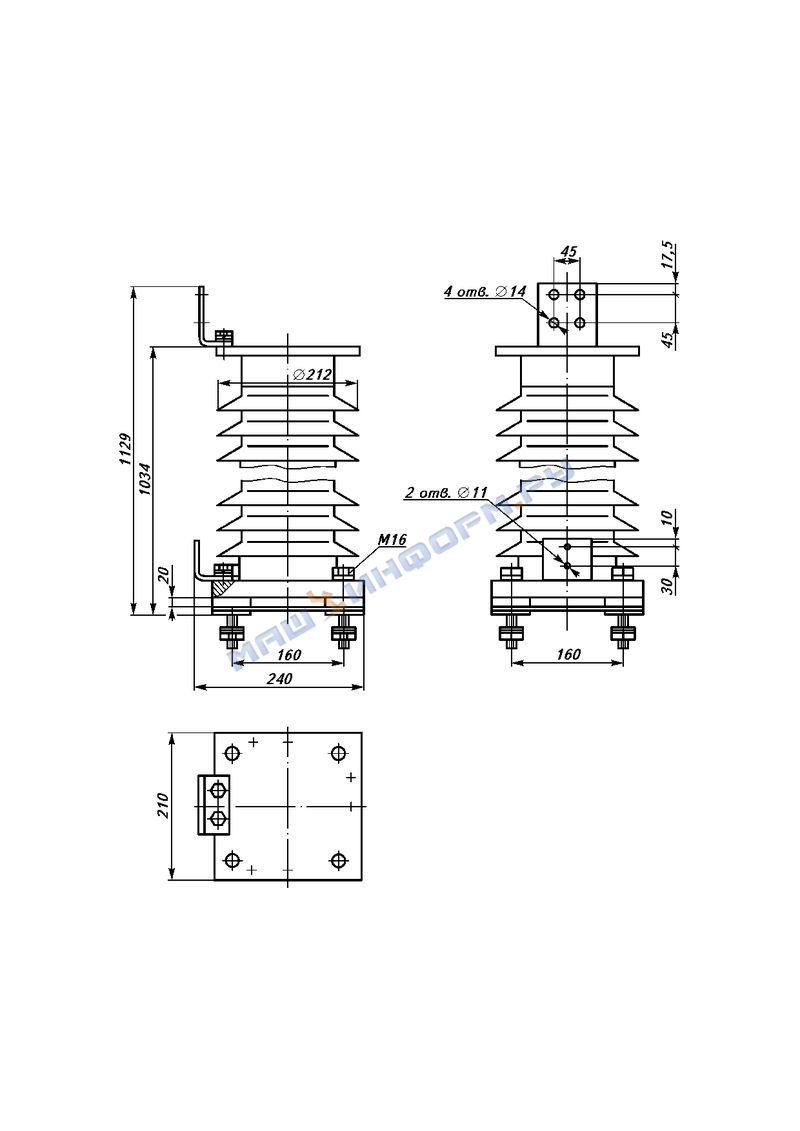

Общий вид, габаритные, установочные и присоединительные размеры ограничителей типов ОПНН-110/44-10(II) УХЛ1, ОПНН-110/56-10(II) УХЛ1 | В комплект поставки входят: ограничитель перенапряжений, техническое описание и инструкция по эксплуатации, паспорт.
