Ограничители перенапряжений нелинейные для защиты изоляции электрооборудования класса напряжения 6 кВ типов ОПН-6/5,6-10(I) УХЛ1(2), ОПН-6/6,5-10(I) УХЛ1(2), ОПН-6/7,2-10(I) УХЛ1(2), ОПН-6/5,5-10(II) УХЛ1, ОПН-6/6,5-10(II) УХЛ1
Общие сведения
Нелинейные ограничители перенапряжений представляют собой безыскровой разрядник и предназначены для защиты изоляции электрообрудования класса напряжения 6 кВ.
Структура условного обозначения
ОПН-6/Х-10(Х) УХЛХ:
ОП - ограничитель перенапряжений;
Н - нелинейный;
6 - класс напряжения, кВ;
Х - длительно допустимое напряжение промышленной частоты, кВ;
10 - номинальный разрядный ток, кА;
Х - группа разрядного тока;
УХЛХ - климатическое исполнение и категория размещения (1; 2)
по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 60 до 45°С. Максимальная интенсивность воздействия солнечной радиации или иных источников тепла - 1,1 кВт/м2. Частота питания переменного тока от 48 до 62 Гц. Рабочее положение ограничителей любое. Требования к длине пути утечки - не менее 2 см/кВ наибольшего рабочего напряжения сети. Внешняя изоляция ограничителей соответствует требованиям ГОСТ 1516.1-76 для данного класса напряжения сети. Ограничитель выдерживает тяжение провода в горизонтальном направлении не менее 100 Н, а также выдерживает ветровую нагрузку при скорости 30 м/с без гололеда или при скорости 15 м/с при толщине гололеда 20 мм. Требования техники безопасности по ГОСТ 12.2.007.3-75. Ограничители перенапряжений соответствуют ТУ 3414-009-06968694-97. ТУ 3414-009-06968694-97
Технические характеристики
Основные технические данные ограничителей приведены в таблице.
Таблица
| Наименование параметра | Значение параметров для типоисполнений | |||||
| ОПН-6/5,6-10(I) УХЛ1(2) | ОПН-6/6,5-10(I) УХЛ1(2) | ОПН-6/7,2-10(I) УХЛ1(2) | ОПН-6/5,5-10(II) УХЛ1 | ОПН-6/6,5-10(II) УХЛ1 | ||
| Класс напряжения сети, кВ | 6 | |||||
| Длительно допустимое напряжение промышленной частоты, кВ | 5,6 | 6,5 | 7,2 | 5,5 | 6,5 | |
| Номинальный разрядный ток, А | 10 000 | |||||
| Остающиеся напряжения при грозовом импульсе тока 8/20 мкс, кВ, | 16,52 18,26 20,55 | 19,18 21,19 23,86 | 21,24 23,47 26,42 | 15,07 16,23 17,71 | 17,81 19,18 20,93 | |
| Остающиеся напряжения при коммутационном импульсе | 13,55 | 15,73 | 17,42 | 12,87 | 15,21 | |
| Остающиеся напряжения при крутом импульсе тока 1/4 мкс | 20,44 | 23,73 | 26,28 | 17,66 | 20,87 | |
| Максимальное значение прямоугольного импульса тока | 270 | 600 | ||||
| Максимальное значение импульса тока 4/10 мкс большой амплитуды, выдерживаемого не менее 2 раз, кА | 65 | 100 | ||||
| Напряжение на ограничителе, кВ, допустимое в течение времени: | 8,4 8,06 7,67 6,89 6,61 6,16 | 9,75 9,36 8,91 8 7,67 7,15 | 10,8 10,37 9,86 8,86 8,5 7,92 | 8,25 7,92 7,54 6,77 6,49 6,05 | 9,75 9,36 8,91 8 7,67 7,15 | |
| Ток проводимости (полный/активная составляющая) при длительном допустимом напряжении, мА, не более | 0,4/0,11 | 0,9/0,14 | ||||
| Длина пути утечки, см, не менее | 20(15)* | 20 | ||||
| Масса, кг, не более | 1,7(1,3)* | 5 | ||||
*Для исполнения УХЛ2.
Нелинейный ограничитель перенапряжений представляет собой аппарат опорного типа и содержит нелинейный резистор, состоящий из последовательно соединенных в колонку дисков оксидно-цинковых варисторов, помещенный в изоляционную оболочку. Ограничители имеют кремнийограническую ребристую оболочку. Все наружные металлические детали ограничителя имеют защитное гальваническое покрытие, предохраняющее их от коррозии. В нормальном эксплуатационном режиме через варисторы ограничителя протекает ток порядка десятых долей миллиампера. При появлении импульсов перенапряжений, благодаря значительной нелинейности варисторов, через ограничитель протекает значительный импульсный ток, в результате чего значение перенапряжения снижается до уровня, безопасного для изоляции защищаемого электрооборудования. Общий вид, габаритные и установочные размеры ограничителей приведены на рис. 1-3.

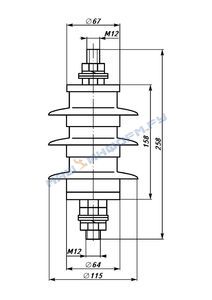

Общий вид, габаритные и установочные размеры ограничителей типов ОПН-6/5,6-10(I) УХЛ1, ОПН-6/6,5-10(I) УХЛ1, ОПН-6/7,2-10(I) УХЛ1

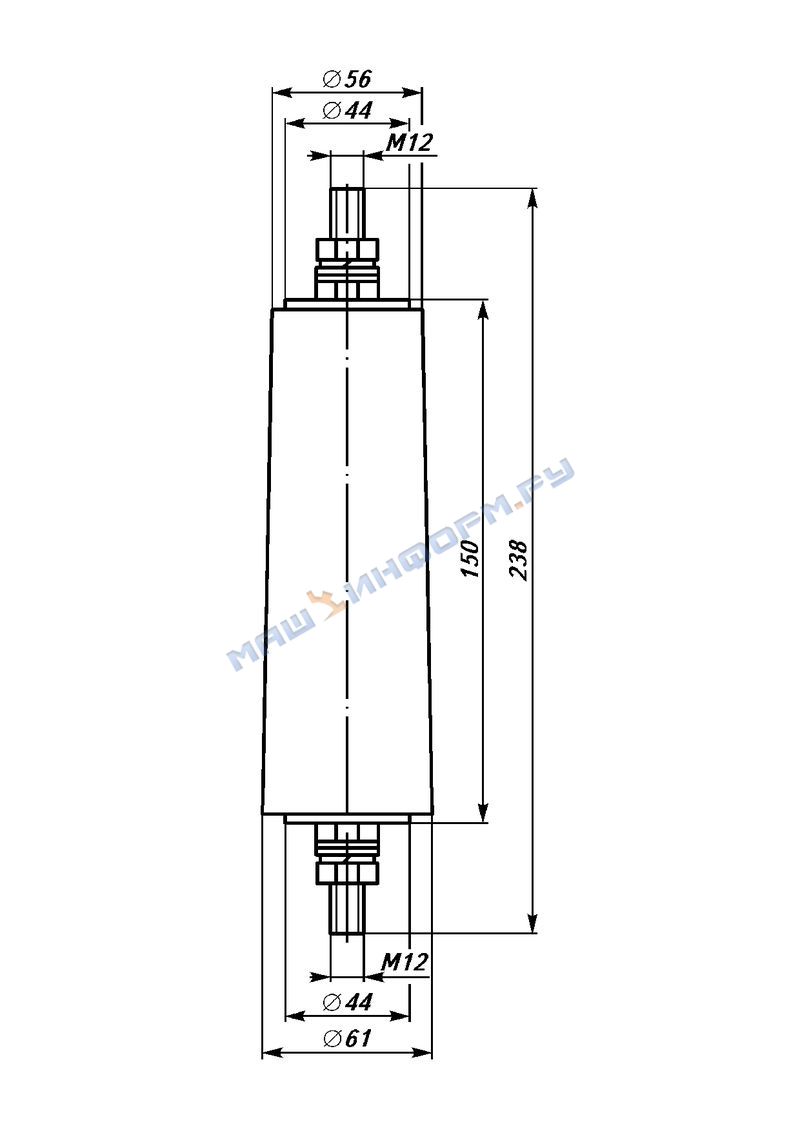

Общий вид, габаритные и установочные размеры ограничителей типов ОПН-6/5,6-10(I) УХЛ2, ОПН-6/6,5-10(I) УХЛ2, ОПН-6/7,2-10(I) УХЛ2

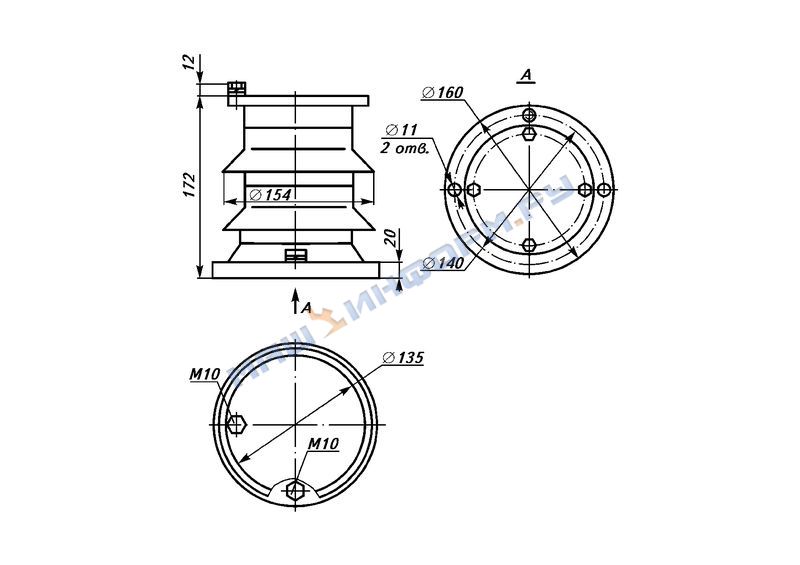

Общий вид, габаритные и установочные размеры ограничителей типов ОПН-6/5,6-10(II) УХЛ1, ОПН-6/6,5-10(I) УХЛ1 | В комплект поставки входят: ограничитель перенапряжений, техническое описание и инструкция по эксплуатации, паспорт.
