Ограничители перенапряжений нелинейные для защиты изоляции электрооборудования класса напряжения 35 кВ типов ОПН-35/38-10(I) УХЛ1, ОПН-35/40,5-10(I) УХЛ1, ОПН-35/42-10(I) УХЛ1, ОПН-35/45-10(I) УХЛ1, ОПН-35/35-10(II) УХЛ1, ОПН-35/37-10(II) УХЛ1, ОПН-3
Общие сведения
Нелинейные ограничители перенапряжений представляют собой безискровой разрядник и предназначены для защиты изоляции электрооборудования.
Структура условного обозначения
ОПН-35/Х-10(Х) УХЛ1:
ОП - ограничитель перенапряжений;
Н - нелинейный;
35 - класс напряжения, кВ;
Х - длительно допустимое напряжение промышленной частоты, кВ;
10 - номинальный разрядный ток, кА;
Х - группа разрядного тока;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 60 до 45°С. Максимальная интенсивность воздействия солнечной радиации или иных источников тепла - 1,1 кВт/м2. Частота питания переменного тока от 48 до 62 Гц. Рабочее положение ограничителей вертикальное. Требования к длине пути утечки не менее 2 см/кВ наибольшего рабочего напряжения сети. Внешняя изоляция ограничителей соответствует ГОСТ 1516.1-76. Тяжение провода в горизонтальном направлении не более 300 Н. Скорость ветра до 30 м/с без гололеда или до 15 м/с при толщине гололеда 20 мм. Требования техники безопасности по ГОСТ 12.2.007.3-75. Ограничители перенапряжений соответствуют ТУ 3414-009-06968694-97. ТУ 3414-009-06968694-97
Технические характеристики
Основные технические данные ограничителей приведены в таблице.
Таблица
Наименование параметра | Значение параметра для типоисполнений | |||||||||||
ОПН-35/38-10(I) УХЛ1 | ОПН-35/40,5-10(I) УХЛ1 | ОПН-35/42-10(I) УХЛ1 | ОПН-35/45-10(I) УХЛ1 | ОПН-35/35-10(II) УХЛ1 | ОПН-35/37-10(II) УХЛ1 | ОПН-35/40,5-10(II) УХЛ1 | ||||||
Класс напряжения сети, кВ | 35 | |||||||||||
Длительно допустимое напряжение | 38 | 40,5 | 42 | 45 | 35 | 37 | 40,5 | |||||
Номинальный разрядный ток, А | 10 000 | |||||||||||
Остающиеся напряжения при грозовом импульсе тока 8/20 мкс, кВ, не более, при амплитуде тока, А: | 114 | 121,5 | 126 | 135 | 98 | 103,6 | 106,4 | |||||
10 000 | 126,16 | 134,46 | 139,44 | 149,4 | 105,35 | 111,37 | 114,38 | |||||
20 000 | 142,12 | 151,47 | 157,08 | 168,3 | 114,8 | 121,36 | 124,64 | |||||
Остающиеся напряжения при коммутационном импульсе тока 30/60 мкс, кВ, не более, | 93,86 | 100,04 | 103,74 | 111,15 | 83,65 | 88,43 | 90,82 | |||||
Остающиеся напряжения при крутом импульсе тока 1/4 мкс с амплитудой 10 000 А, не более, кВ | 141,36 | 150,66 | 156,24 | 167,4 | 114,45 | 120,99 | 124,26 | |||||
Максимальное значение прямоугольного импульса тока длительностью 2000 мкс, выдерживаемого, | 270 | 600 | ||||||||||
Максимальное значение импульса тока большой амплитуды 4/10 мкс, выдерживаемого, | 65 | 100 | ||||||||||
Напряжение на ограничителе, кВ, допустимое | 57 | 60,75 | 63 | 67,5 | 52,5 | 55,5 | 57 | |||||
1 с | 54,72 | 58,32 | 60,48 | 64,8 | 50,4 | 53,28 | 54,72 | |||||
10 с | 52,06 | 55,49 | 57,54 | 61,65 | 47,95 | 50,69 | 52,06 | |||||
20 мин | 46,74 | 49,82 | 51,66 | 55,35 | 43,05 | 45,51 | 46,74 | |||||
2 ч | 44,84 | 47,79 | 49,56 | 53,1 | 41,3 | 43,66 | 44,84 | |||||
24 ч | 41,8 | 44,55 | 46,2 | 49,5 | 38,5 | 40,7 | 41,8 | |||||
Ток проводимости (полный/активная составляющая) при длительном допустимом напряжении, мА, | 0,4/0,11 | 0,9/0,14 | ||||||||||
Длина пути утечки, см, не менее | 90 | 90 | ||||||||||
Масса, кг, не более | 25 | 28 |
Нелинейный ограничитель перенапряжений представляет собой аппарат опорного типа и содержит высоконелинейный резистор, состоящий из последовательно соединенных в колонку дисков оксидно-цинковых варисторов, помещенный в изоляционную оболочку. Изоляционная оболочка ограничителя выполнена из комбинированной полимерной изоляции, которая состоит из стеклопластиковой трубы, несущей механические нагрузки и кремнийорганической ребристой оболочки. Все наружные металлические детали ограничителя имеют защитное гальваническое покрытие, предохраняющее их от коррозии. В нормальном эксплуатационном режиме через варисторы ограничителя протекает ток порядка десятых долей миллиампера. При появлении импульсов перенапряжений, благодаря высокой нелинейности варисторов, через ограничитель протекает значительный импульсный ток, в результате чего величина перенапряжений снижается до уровней, безопасных для изоляции защищаемого электрооборудования. Общий вид, габаритные, установочные и присоединительные размеры ограничителей приведены на рис. 1, 2.

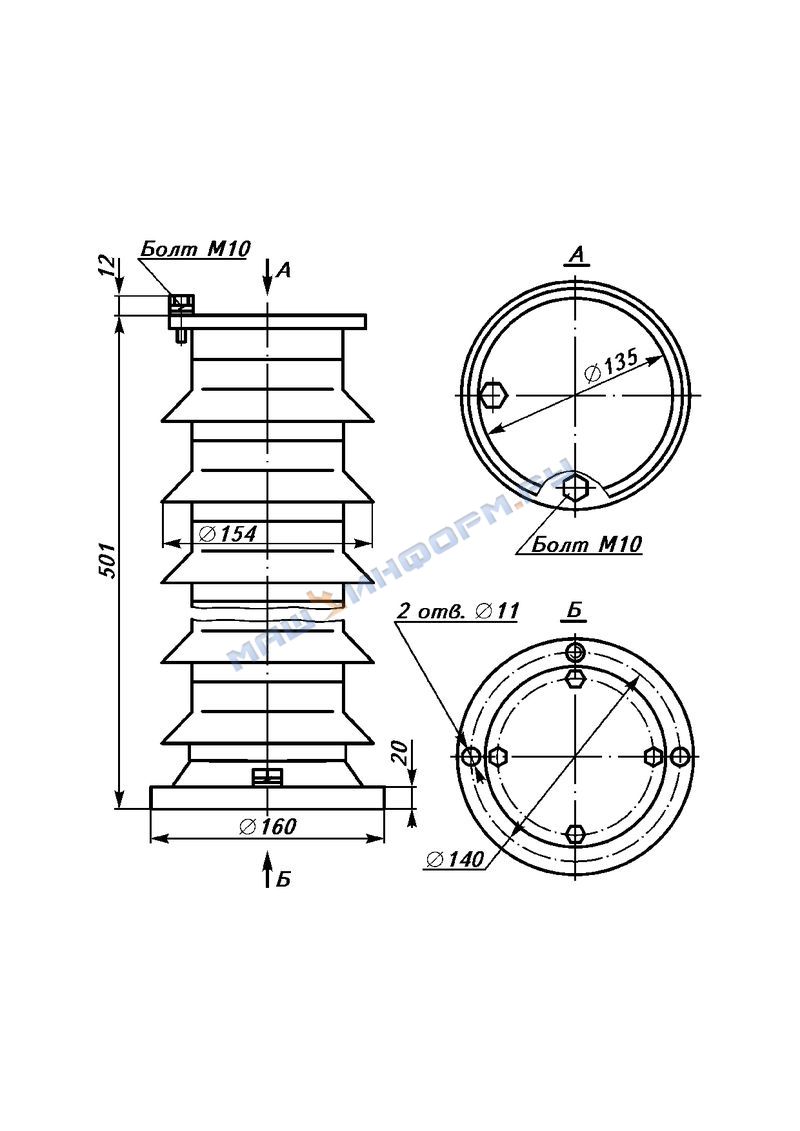

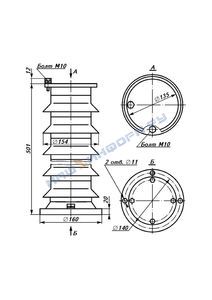

Общий вид, габаритные, установочные и присоединительные размеры ограничителей типов ОПН-35/38-10(I) УХЛ1, ОПН-35/40,5-10(I) УХЛ1, ОПН-35/42-10(I) УХЛ1, ОПН-35/45-10(I) УХЛ1
Общий вид, габаритные, установочные и присоединительные размеры ограничителей типов ОПН-35/35-10(II) УХЛ1, ОПН-35/37-10(II) УХЛ1, ОПН-35/40,5-10(II) УХЛ1. В комплект поставки входят: ограничитель перенапряжений, техническое описание и инструкция по эксплуатации, паспорт.
