Ограничители перенапряжений нелинейные для защиты изоляции электрооборудования класса напряжения 110 кВ типов ОПН-110/73-10(II) УХЛ1, ОПН-110/80-10(II) УХЛ1, ОПН-110/88-10(II) УХЛ1
Общие сведения
Нелинейные ограничители перенапряжений представляют собой безыскровой разрядник и предназначены для защиты изоляции электрооборудования класса напряжения 110 кВ.
Структура условного обозначения
ОПН-110/Х-10(II) УХЛ1:
ОП - ограничитель перенапряжений;
Н - нелинейный;
110 - класс напряжения, кВ;
Х - длительно допустимое напряжение промышленной частоты, кВ;
10 - номинальный разрядный ток, кА;
II - группа разрядного тока;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 60 до 45°С. Максимальная интенсивность воздействия солнечной радиации или иных источников тепла 1,1 кВт/м2. Частота переменного тока питания от 48 до 62 Гц. Рабочее положение ограничителей вертикальное. Требования к длине пути утечки - не менее 2 см/кВ наибольшего рабочего напряжения сети. Категория взрывозащищенности А по ГОСТ 16357-83. Внешняя изоляция ограничителей соответствует ГОСТ 1516.1-76. Тяжение провода в горизонтальном направлении не более 500 Н, скорость ветра до 30 м/с без гололеда или до 15 м/с при толщине гололеда до 20 мм. Требования техники безопасности по ГОСТ 12.2.007.3-75. Ограничители перенапряжений соответствуют ТУ 3414-007-06968694-97. ТУ 3414-007-06968694-97
Технические характеристики
Основные технические данные ограничителей приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для типоисполнений | ||
| ОПН-110/73-10(II) УХЛ1 | ОПН-110/80-10(II) УХЛ1 | ОПН-110/88-10(II) УХЛ1 | |
| Класс напряжения сети, кВ | 110 | ||
| Длительно допустимое напряжение промышленной частоты, кВ | 72 | 80 | 88 |
| Номинальный разрядный ток, А | 10 000 | ||
| Остающиеся напряжения при грозовом импульсе | 210,24 226,3 246,74 | 230,4 248 270,4 | 253,44 272,8 297,44 |
| Остающиеся напряжения при коммутационном импульсе тока 30/60 мкс, кВ, не более, при амплитуде тока 500 А | 179,58 | 196,8 | 216,48 |
| Остающиеся напряжения при крутом импульсе тока 1/4 мкс | 246,01 | 269,6 | 296,56 |
| Максимальное значение прямоугольного импульса тока длительностью 2000 мкс, выдерживаемого не менее 20 раз, А | 600 | ||
| Максимальное значение импульса тока большой амплитуды | 100 | ||
| Напряжение на ограничителе, кВ, допустимое в течение времени: | 109,5 105,12 100,01 89,79 86,14 80,3 | 120 115,2 109,6 98,4 94,4 88 | 132 126,72 120,56 108,24 103,84 96,8 |
| Ток проводимости (полный/активная составляющая) при длительном допустимом напряжении, мА, не более | 0,9/0,14 | ||
| Длина пути утечки, см, не менее | 280 | ||
| Масса, кг, не более | 50 | ||
Нелинейный ограничитель перенапряжений представляет собой аппарат опорного типа и содержит высоконелинейный резистор, состоящий из последовательно соединенных в колонку дисков оксидно-цинковых варисторов, помещенный в изоляционную оболочку. Изоляционная оболочка ограничителя выполнена из комбинированной полимерной изоляции, которая состоит из стеклопластиковой трубы, несущей механические нагрузки, и кремнийорганической ребристой оболочки. Все наружные металлические детали ограничителя имеют защитное гальваническое покрытие, предохраняющее их от коррозии. В нормальном эксплуатационном режиме через варисторы ограничителя протекает ток порядка десятых долей миллиампера. При появлении импульсов перенапряжений, благодаря высокой нелинейности варисторов, через ограничитель протекает значительный импульсный ток, в результате чего величина перенапряжений снижается до уровней, безопасных для изоляции защищаемого электрооборудования. Общий вид, габаритные, установочные и присоединительные размеры ограничителя приведены на рисунке.

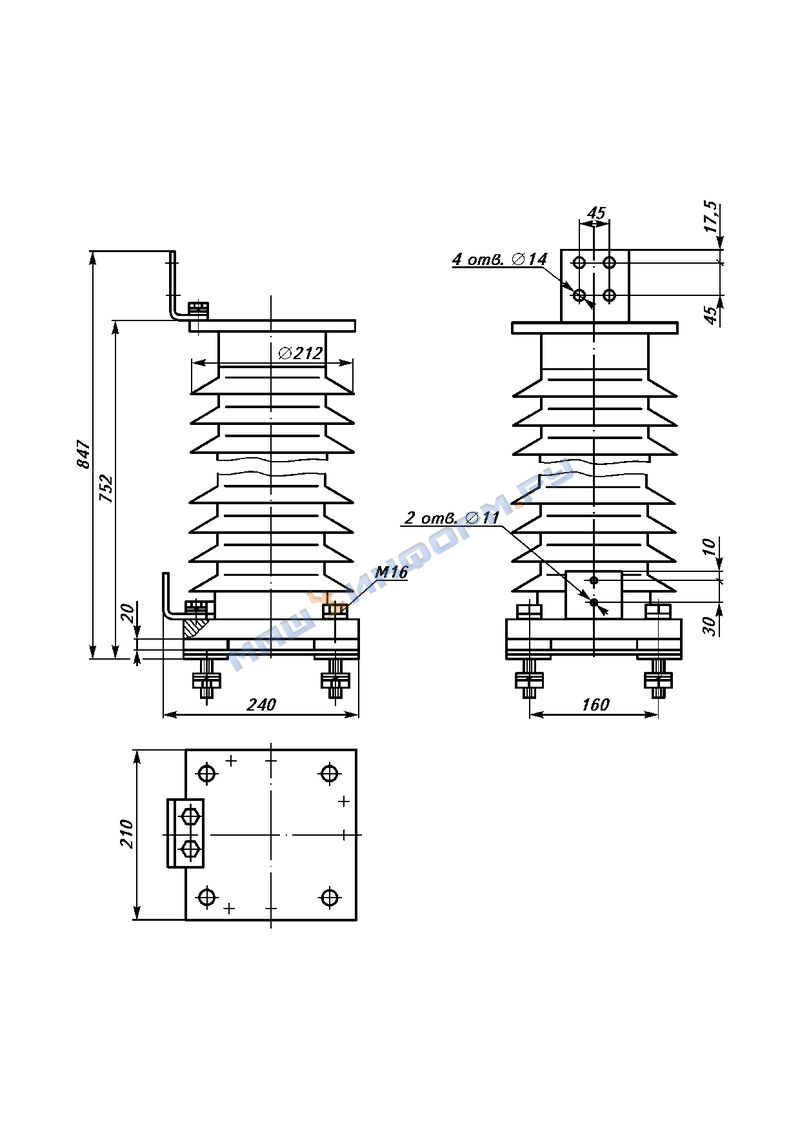

Общий вид, габаритные, установочные и присоединительные размеры ограничителей типов ОПН-110/73-10(II) УХЛ1, ОПН-110/80-10(II) УХЛ1, ОПН-110/88-10(II) УХЛ1 | В комплект поставки входят: ограничитель перенапряжений, техническое описание и инструкция по эксплуатации, паспорт.
