Ограничители перенапряжений нелинейные для защиты изоляции электрооборудования класса напряжения 10 кВ типов ОПН-10/9,3-10(I) УХЛ1(2), ОПН-10/10-10(I) УХЛ1(2), ОПН-10/12-10(I) УХЛ1(2), ОПН-10/9,5-10(II) УХЛ1, ОПН-10/11-10(II) УХЛ1
Общие сведения
Ограничители перенапряжений нелинейные представляют собой безискровой разрядник и предназначены для защиты изоляции электрооборудования класса напряжения 10 кВ.
Структура условного обозначения
ОПН-10/Х-10(Х) УХЛХ:
ОП - ограничитель перенапряжений;
Н - нелинейный;
10 - класс напряжения, кВ;
Х - длительно допустимое напряжение промышленной частоты, кВ;
10 - номинальный разрядный ток, кА;
Х - группа разрядного тока;
УХЛХ - климатическое исполнение (УХЛ) и категория размещения (1; 2)
по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 60 до 45°С. Максимальная интенсивность воздействия солнечной радиации или иных источников тепла 1,1 кВт/м2. Частота переменного тока питания от 48 до 62 Гц. Рабочее положение ограничителей вертикальное. Требования к длине пути утечки - не менее 2 см/кВ наибольшего рабочего напряжения сети. Категория взрывозащищенности А по ГОСТ 16357-83. Внешняя изоляция ограничителей соответствует ГОСТ 1516.1-76. Тяжение провода в горизонтальном направлении не менее 500 Н, а также выдерживает ветровую нагрузку при скорости 30 м/с без гололеда или при скорости 15 м/с при толщине гололеда 20 мм. Требования техники безопасности по ГОСТ 12.2.007.3-75. Ограничители соответствуют ТУ 3414-009-06968694-97. ТУ 3414-009-06968694-97
Технические характеристики
Основные технические данные ограничителей приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для типоисполнений | ||||
| ОПН-10/9,3-10(I) УХЛ1(2) | ОПН-10/10-10(I) УХЛ1(2) | ОПН-10/12-10(I) УХЛ1(2) | ОПН-10/9,5-10(II) УХЛ1 | ОПН-10/11-10(II) УХЛ1 | |
| Класс напряжения сети, кВ | 10 | ||||
| Длительно допустимое напряжение промышленной частоты, кВ | 9,3 | 10 | 12 | 9,5 | 11 |
| Номинальный разрядный ток, А | 10 000 | ||||
| Остающиеся напряжения при грозовом импульсе тока 8/20 мкс, кВ, не более, | 27,44 | 29,5 | 35,4 | 26,03 | 30,14 |
| 10 000 А | 30,32 | 32,6 | 39,12 | 28,03 | 32,45 |
| 20 000 А | 34,13 | 36,7 | 44,04 | 30,59 | 35,42 |
| Остающиеся напряжения при коммутационном импульсе тока 30/60 мкс, кВ, | 22,51 | 24,2 | 29,04 | 22,23 | 25,74 |
| Остающиеся напряжения при крутом импульсе тока 1/4 мкс | 33,95 | 36,5 | 43,8 | 30,5 | 35,31 |
| Максимальное значение прямоугольного импульса тока | 270 | 600 | |||
| Максимальное значение импульса тока 4/10 мкс, большой амплитуды, выдерживаемого не менее 2 раз, кА | 65 | 100 | |||
| Напряжение на ограничителе, кВ, допустимое в течение времени: | 13,95 | 15 | 18 | 14,25 | 16,5 |
| 1 с | 13,39 | 14,4 | 17,28 | 13,68 | 15,84 |
| 10 с | 12,74 | 13,7 | 16,44 | 13,02 | 15,07 |
| 20 мин | 11,44 | 12,3 | 14,76 | 11,69 | 13,53 |
| 2 ч | 10,97 | 11,8 | 14,16 | 11,21 | 12,98 |
| 24 ч | 10,23 | 11 | 13,2 | 10,45 | 12,1 |
| Ток проводимости (полный/активная составляющая) | 0,4/0,11 | 0,9/0,14 | |||
| Длина пути утечки, см, не менее | 30(22)* | 30 | |||
| Масса, кг, не более | 2 | 6,5 | |||
*Для исполнения УХЛ2.
Нелинейный ограничитель перенапряжений представляет собой аппарат опорного типа и содержит нелинейный резистор, состоящий из последовательно соединенных в колонку дисков оксидно-цинковых варисторов, помещенный в изоляционную оболочку. Оболочка ограничителя выполнена из комбинированной полимерной изоляции, которая состоит из стеклопластиковой трубы, несущей механические нагрузки, и кремнийорганической ребристой оболочки. Все наружные металлические детали ограничителя имеют защитное гальваническое покрытие, предохраняющее их от коррозии. В нормальном эксплуатационном режиме через варисторы ограничителя протекает ток порядка десятых долей миллиампера. При появлении импульсов перенапряжений, благодаря значительной нелинейности варисторов, через ограничитель протекает значительный импульсный ток, в результате чего величина перенапряжений снижается до уровней, безопасных для изоляции защищаемого электрооборудования. Общий вид, габаритные и установочные размеры ограничителей приведены на рис. 1-3.

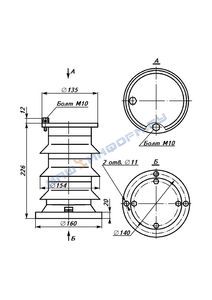

Общий вид, габаритные и установочные размеры ограничителей типов ОПН-10/9,3-10(I) УХЛ1, ОПН-10/10-10(I) УХЛ1, ОПН-10/12-10(I) УХЛ1

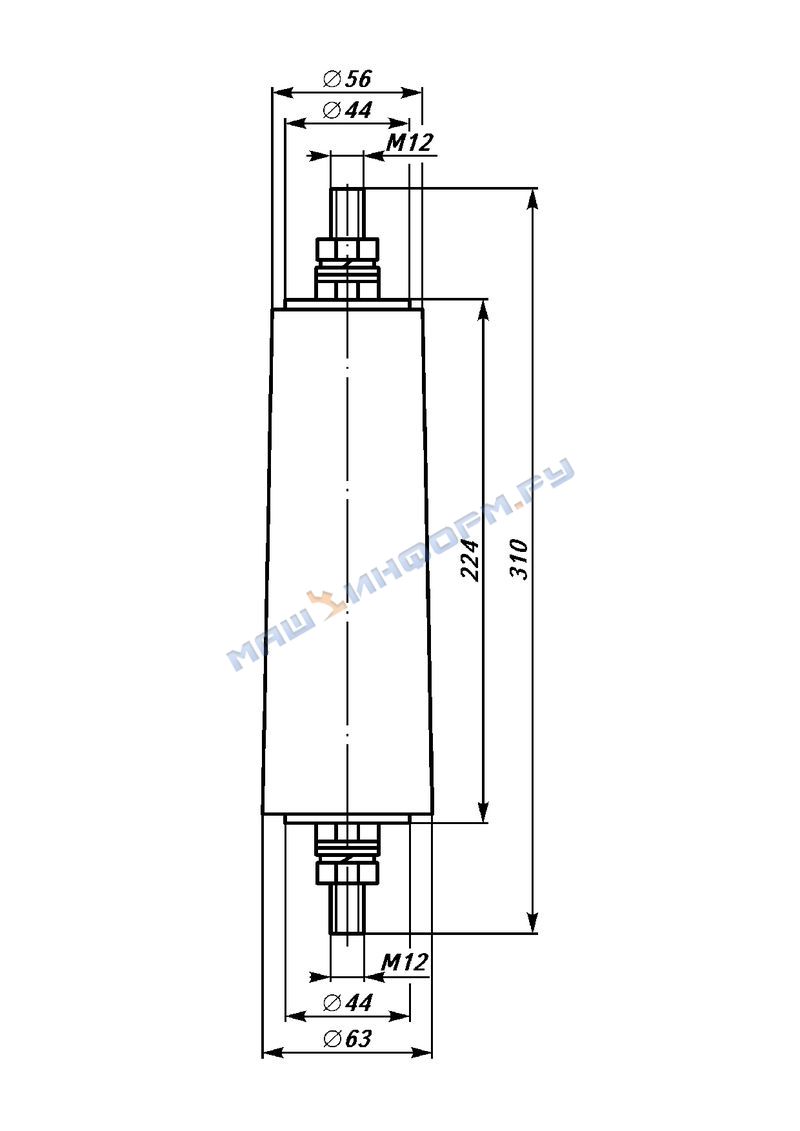

Общий вид, габаритные и установочные размеры ограничителей типов ОПН-10/9,3-10(I) УХЛ2, ОПН-10/10-10(I) УХЛ2, ОПН-10/12-10(I) УХЛ2

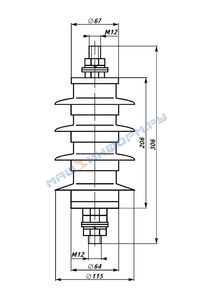

Общий вид, габаритные и установочные размеры ограничителей типов ОПН-10/9,5-10(II) УХЛ1,ОПН-10/11-10(II) УХЛ1 { В комплект поставки входят: ограничитель перенапряжений, техническое описание, инструкция по эксплуатации, паспорт.
