Ограничитель перенапряжений нелинейный типа ОПН-35 УХЛ2
Общие сведения
Ограничитель перенапряжений нелинейный ОПН-35 УХЛ2 предназначен для защиты электрооборудования экскаваторных КРУ переменного тока частотой 50 Гц класса напряжения 35 кВ от атмосферных и коммутационных перенапряжений. ОПН-35 УХЛ2:
О - ограничитель;
П - перенапряжений;
Н - нелинейный;
35 - класс напряжения, кВ;
УХЛ2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающей среды от минус 60 до 55°С. Влажность воздуха 100% при температуре 25°С. Группа условий эксплуатации в части воздействия внешних механических факторов М25 по ГОСТ 17516.1-90. Линейные нагрузки с ускорением до 29,4 м/с2. Крен и дифферент до 15°. Ограничитель перенапряжений ОПН-35 УХЛ2 соответствует ТУ 16-674.005-83 (ИЛЯН.674361.003 ТУ). По технике безопасности соответствует ГОСТ 12.2.007.3-75, ГОСТ 12.2.007.0-75. ТУ 16-674.005-83;ИЛЯН.674361.003 ТУ
Технические характеристики
Класс напряжения, кВ - 35
Наибольшее рабочее напряжение, кВ - 40,5
Расчетный ток коммутационных перенапряжений на волне 1,2/2,5 мс, А - 350
Остающееся напряжение при расчетном токе коммутационного перенапряжения, кВ, не более - 98
Остающееся напряжение при импульсном токе с длительностью фронта волны 8 мкс с амплитудой 5000 А, кВ, не более - 123
Длина пути утечки внешней изоляции, мм, не менее - 700
Масса, кг - 34
Пропускная способность ограничителя перенапряжений Двадцать импульсов тока с длительностью фронта волны 1,2 мс и длительностью волны 2,5 мс с амплитудой, А - 350
Дватцать импульсов тока с длительностью фронта волны 8 мкс и длительностью волны 20 мкс с амплитудой, А - 5000 Испытательные напряжения ограничителя соответствуют требованиям ГОСТ 1516.1-76. Гарантийный срок - 3 года со дня начала эксплуатации ограничителей перенапряжений при условии соблюдения потребителем правил транспортирования, хранения, монтажа и эксплуатации, указанных в технических условиях и в эксплуатационной документации на ограничители перенапряжений. Фактический расход ресурса ограничителей перенапряжений легко контролируется в условиях эксплуатации путем периодического (не чаще одного раза в год) измерения тока проводимости аппарата непосредственно под рабочим напряжением сети.
Конструкция и принцип действия
Ограничитель перенапряжений состоит из высоконелинейного резистора, состоящего из последовательно-параллельно включенных керамических резисторов, выполненных на основе окиси цинка. Защитное действие ограничителя перенапряжений обусловлено тем, что появление опасного для изоляции перенапряжения, вследствие высокой нелинейности резисторов через ограничитель перенапряжений протекает значительный импуль-сный ток, в результате чего величина перенапряжения снижается до уровня, безопасного для изоляции защищаемого оборудования. Вольт-амперная характеристика ограничителя перенапряжений приведена на рис. 1.

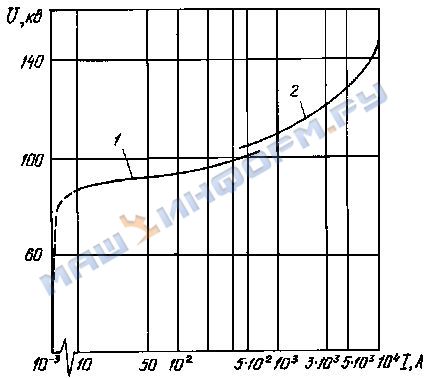

Вольт-амперная характеристика ограничителя перенапряжений типа ОПН-35 УХЛ2 в режимах 1 - коммутационных перенапряжений на волне тока с длительностью фронта 1,2 мс; 2 - грозовых перенапряжений на волне тока с длительностью фронта 8 мкс Внутри фарфоровой покрышки ограничителя перенапряжений размещен блок, образованный параллельно включенными колонками резисторов. Зазор между покрышкой и блоком заполнен кварцевым песком для создания необходимого теплового режима работы резисторов. На крышке ограничителя перенапряжений имеется контактный болт для подключения к токоведущей шине. Ограничитель перенапряжений снабжен изолированной от земли плитой основания, что позволяет присоединять устройство для измерения тока проводимости. Герметизация ограничителя перенапряжений осуществляется с помощью резиновых уплотнительных колец. Для защиты от коррозии все наружные металлические детали ограничителя перенапряжений имеют защитное покрытие. Общий вид, габаритные, установочные и присоединительные размеры ограничителя перенапряжений ОПН-35 УХЛ2 приведены на рис. 2.

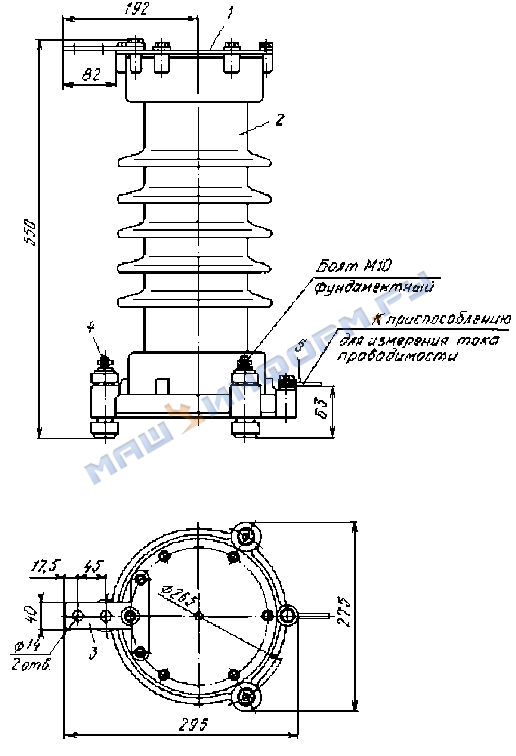

Ограничитель перенапряжений ОПН-35 УХЛ2 1 - крышка; 2 - элемент; 3 - контактный вывод; 4 - фундаментный болт; 5 - провод с наконечником Є В комлект поставки входят: ограничитель перенапряжений с приспособлением для измерения тока проводимости под рабочим напряжением; техническое описание и инструкция по эксплуатации (один экземпляр на три ограничителя); паспорт.
