Ограничитель перенапряжений нелинейный для защиты изоляции контактной сети железных дорог класса напряжения 25 кВ типа ОПН-25/30-10(II) УХЛ1
Общие сведения
Нелинейные ограничители перенапряжений типа ОПН-25/30-10(II) УХЛ1 представляют собой безискровой разрядник и предназначены для защиты изоляции контактной сети железных дорог.
Структура условного обозначения
ОПН-25/30-10(II) УХЛ1:
ОП - ограничитель перенапряжений;
Н - нелинейный;
25 - класс напряжения, кВ;
30 - длительно допустимое напряжение промышленной частоты, кВ;
10 - номинальный разрядный ток, кА;
II - группа разрядного тока;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 60 до 45°С. Максимальная интенсивность воздействия солнечной радиации или иных источников тепла 1,1 кВт/м2. Частота питания переменного тока от 48 до 62 Гц. Рабочее положение ограничителей вертикальное. Требования к длине пути утечки - не менее 2 см/кВ наибольшего рабочего напряжения сети. Категория взрывозащищенности В по ГОСТ 16357-83. Внешняя изоляция ограничителей соответствует ГОСТ 1516.1-76. Тяжение провода в горизонтальном направлении не более 500 Н, скорость ветра до 40 м/с без гололеда или до 15 м/с при толщине гололеда 20 мм. Требования техники безопасности по ГОСТ 12.2.007.3-75. Ограничители перенапряжений соответствуют ТУ 3414-006-06968694-97. ТУ 3414-006-06968694-97
Технические характеристики
Класс напряжения сети, кВ - 25 Длительно допустимое напряжение промышленной частоты, кВ - 30 Номинальный разрядный ток, А - 10 000 Остающиеся напряжения при грозовом импульсе тока 8/20 мкс, кВ, не более, при амплитуде тока, А: 5000 - 84 10 000 - 90,3 20 000 - 98,4 Остающиеся напряжения при коммутационном импульсе тока 30/60 мкс, кВ, не более, при амплитуде тока 500 А - 71,7 Остающиеся напряжения при крутом импульсе тока 1/4 мкс с амплитудой 10 000 А, кВ, не более - 98,1 Максимальное значение прямоугольного импульса тока длительностью 2000 мкс, выдерживаемого не менее 20 раз, А - 600 Максимальное значение импульса тока большой амплитуды 4/10 мкс, выдерживаемого не менее 2 раз, кА - 100 Напряжение на ограничителе, кВ, допустимое в течение времени: 0,1 с - 45 1 с - 43,2 10 с - 41,1 20 мин - 36,9 2 ч - 35,4 24 ч - 33 Ток проводимости (полный/активная составляющая) при длительном допустимом напряжении, мА, не более - 0,9/0,14 Длина пути утечки, см, не менее - 105 Масса, кг, не более - 25 Гарантийный срок - 5 лет со дня ввода ограничителей в эксплуатацию.
Конструкция и принцип действия
Нелинейный ограничитель перенапряжений представляет собой аппарат опорного типа и содержит высоконелинейный резистор, состоящий из последовательно соединенных в колонку дисков оксидно-цинковых варисторов, помещенный в изоляционную оболочку. Изоляционная оболочка ограничителя выполнена из комбинированной полимерной изоляции, которая состоит из стеклопластиковой трубы, несущей механические нагрузки, и кремнийорганической ребристой оболочки. Все наружные металлические детали ограничителя имеют защитное гальваническое покрытие, предохраняющее их от коррозии. В нормальном эксплуатационном режиме через варисторы ограничителя протекает ток порядка десятых долей миллиампера. При появлении импульсов перенапряжений, благодаря высокой нелинейной варисторов, через ограничитель протекает значительный импульсный ток, в результате чего величина перенапряжений снижается до уровней, безопасных для изоляции защищаемого электрооборудования. Общий вид, габаритные, установочные и присоединительные размеры ограничителя приведены на рисунке.

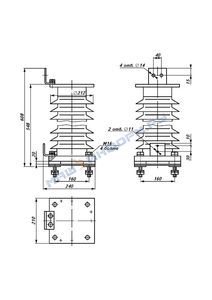

Общий вид, габаритные, установочные и присоединительные размеры ограничителя перенапряжения типа ОПН-25/30-10(II) УХЛ1 { В комплект поставки входят: ограничитель перенапряжений, техническое описание, инструкция по эксплуатации, паспорт.
