Агрегаты электронасосные центробежные скважинные для воды типа ЭЦВ производства Тульского опытного завода насосного и бурового оборудования
Общие сведения
Агрегаты электронасосные скважинные типа ЭЦВ предназначены для подачи воды с общей минерализацией (сухой остаток) не более 1500 мг/л, водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей не более 0,01%, содержанием хлоридов не более 350 мг/л, сульфатов не более 500 мг/л, сероводорода не более 1,5 мг/л.
Агрегаты могут быть использованы для городского, промышленного и сельскохозяйственного водоснабжения.
Структура условного обозначения
ЭЦВ Х-Х-Х:
Э - с приводом от погружного насоса;
Ц - центробежный;
В - для подачи воды;
Х - характеристика типоразмера по диаметру скважины,
уменьшенному в 25 раз и округленному;
Х - подача, м3/ч;
Х - напор, м.
Условия эксплуатации
Климатическое исполнение У категории размещения 2 по ГОСТ 15150-69.
Режим работы агрегатов продолжительный.
Не допускается запуск агрегата, если не заполнена водой внутренняя полость электродвигателя и не погружен в воду весь агрегат.
Не допускается производить многократный пуск агрегата.
Агрегат должен быть расположен в скважине так, чтобы днище было выше фильтра скважины не менее чем на 1 м.
Необходимо оберегать распакованный электронасосный агрегат от прямого воздействия солнечных лучей.
Не допускается нагрев поверхности агрегата выше 60°С, что приводит к выходу из строя изоляции обмотки статора.
Сохранение номинальной мощности электродвигателя обеспечивается при колебании напряжения сети в пределах от минус 5 до плюс 10%, а частоты переменного тока + 2,5% номинальных значений, при этом сумма абсолютных значений одновременных отклонений напряжения и частоты от номинальных значений не должна превышать 10%.
Эксплуатация электронасосного агрегата допускается только в пределах рабочего интервала подач при номинальном значении тока, указанного в таблице для соответствующего типоисполнения агрегата.
Запрещается включение агрегата непосредственно от сети (не от станции автоматического управления).
Не допускается попадание воды на станцию управления.
При понижении температуры окружающего воздуха ниже 0°С должны быть обеспечены условия, исключающие возможность замерзания воды в напорном трубопроводе.
Запуск агрегата после нахождения его в условиях минусовых температур следует производить только после выдержки его при плюсовой температуре в течение 24 ч.
Агрегаты выполнены в общепромышленном исполнении и не допускают перекачивания воды во взрывоопасных и пожароопасных производствах и установках.
Условия хранения агрегатов - под навесом или в закрытых помещениях с естественной вентиляцией при температуре от минус 20 до 45°С на расстоянии не менее 1 м от отопительных систем. В процессе хранения агрегат и токопроводящий кабель должны быть защищены от прямого воздействия солнечных лучей.
Электронасосные агрегаты соответствуют требованиям ТУ 26-06-1568-95.
Нормативно-технический документ
ТУ 26-06-1568-95
Технические характеристики
Основные технические данные электронасосов ЭЦВ приведены в таблице.
Таблица
| Типоисполнение | Подача, м3/ч | Напор, м | Число рабочих колес | Электродвигатель | Агрегат | Поперечный размер агрегата, мм | Размеры трубы D ? S, мм | |||
| Р, кВт | Iном, А | КПД, % | Длина, м | Масса, кг | ||||||
| ЭЦВ10-63-65 | 63 | 65 | 3 | 22 | 47,4 | 60 | 1515 | 250 | 235 | 114 ? 7 |
| ЭЦВ10-63-110 | 110 | 5 | 32 | 66 | 62 | 1850 | 280 | |||
| ЭЦВ10-63-150 | 150 | 6 | 45 | 92,5 | 61 | 2120 | 345 | |||
| ЭЦВ10-63-220 | 220 | 10 | 65 | 132 | 62 | 2942 | 560 | |||
| ЭЦВ10-120-60 | 120 | 60 | 2 | 32 | 66 | 64 | 1625 | 270 | 168 ? 9 | |
| ЭЦВ10-120-80 | 80 | 3 | 45 | 92,5 | 1955 | 305 | ||||
| ЭЦВ10-120-120 | 120 | 4 | 65 | 132 | 2592 | 330 | ||||
| ЭЦВ10-160-35 | 160 | 35 | 1 | 22 | 47,4 | 59 | 1355 | 205 | ||
| ЭЦВ10-160-50 | 50 | 2 | 32 | 66 | 1625 | 270 | ||||
| ЭЦВ10-160-75 | 75 | 3 | 45 | 93 | 61 | 1955 | 295 | |||
| ЭЦВ12-160-65 | 65 | 2 | 62 | 1477 | 360 | 281 | ||||
| ЭЦВ12-160-100 | 100 | 3 | 65 | 130 | 64 | 1823 | 415 | |||
| ЭЦВ12-160-140 | 140 | 4 | 90 | 187 | 2219 | 610 | ||||
| ЭЦВ12-210-25 | 210 | 25 | 1 | 22 | 47 | 61 | 1355 | 205 | 219 ? 7 | |
| ЭЦВ12-210-55 | 55 | 2 | 45 | 93 | 62 | 1477 | 395 | |||
| ЭЦВ12-210-110 | 110 | 4 | 90 | 187 | 64 | 2395 | 495 | |||
| ЭЦВ12-210-145 | 145 | 5 | 130 | 270 | 65 | 2625 | 620 | |||
| ЭЦВ12-255-30 | 255 | 30 | 1 | 32 | 66 | 61 | 1451 | 270 | ||
| ЭЦВ12-255-70 | 70 | 2 | 65 | 130 | 65 | 1647 | 420 | |||
| ЭЦВ12-255-140 | 140 | 4 | 130 | 270 | 2449 | 590 | ||||
В электронасосных агрегатах используются электродвигатели типа ПЭДВ. Напряжение питания электронасоса 380 В.
Гарантийный срок службы электронасосного агрегата - 13 мес со дня ввода в эксплуатацию при гарантийной наработке 6300 ч.
Установка (рис. 1) представляет собой агрегат с токопроводящим кабелем, системой управления, оборудованием устья скважины, колонной водоподъемных труб.
Таблица к рис. 1
| Типоисполнение | Н, мм |
| ЭЦВ10-63-65 | 67 |
| ЭЦВ10-63-110 | 114 |
| ЭЦВ10-63-150 | 152 |
| ЭЦВ10-63-220 | 225 |
| ЭЦВ10-120-60 | 62 |
| ЭЦВ10-120-80 | 82 |
| ЭЦВ10-120-120 | – |
| ЭЦВ10-160-35 | |
| ЭЦВ10-160-50 | |
| ЭЦВ10-160-75 | |
| ЭЦВ12-160-65 | 62 |
| ЭЦВ12-160-100 | 108 |
| ЭЦВ12-160-140 | 144 |
| ЭЦВ12-210-25 | – |
| ЭЦВ12-210-55 | 57 |
| ЭЦВ12-210-110 | – |
| ЭЦВ12-210-145 | 147 |
| ЭЦВ12-255-30 | 32 |
| ЭЦВ12-255-70 | – |
| ЭЦВ12-255-140 |

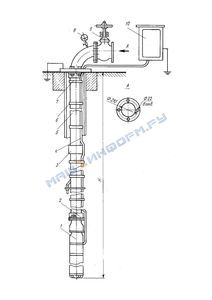

Электронасосная установка типа ЭЦВ:
1 - электронасосный агрегат;
2 - фланец;
3 - муфта;
4 - токопроводящий кабель;
5 - труба;
6 - пояс;
7 - верхний фланец;
8 - манометр;
9 - задвижка;
10 - комплектное устройство
Агрегат состоит из центробежного скважинного насоса и погружного электродвигателя, соответствующего по параметрам эксплуатируемой скважины.
Центробежные скважинные насосы типа ЭЦВ (рис. 2) одно- и многоступенчатые вертикального исполнения. Каждая ступень состоит из рабочего колеса и лопаточного отвода.

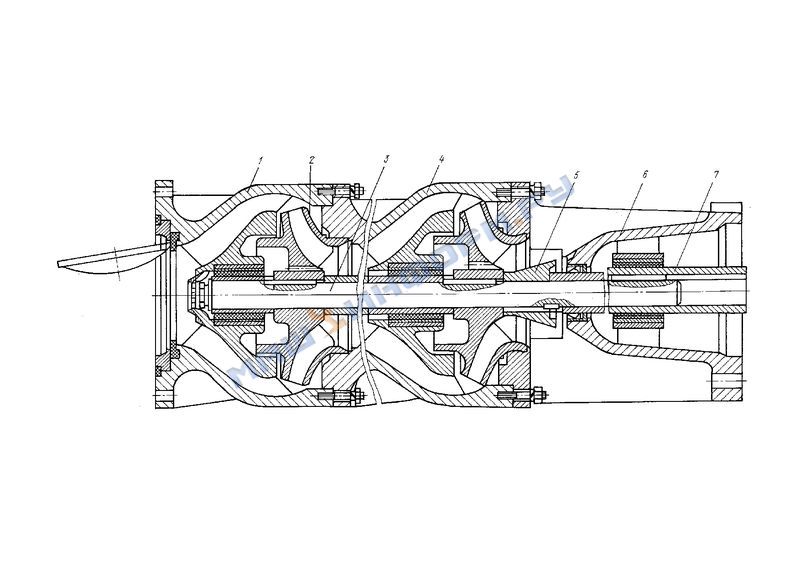

Электронасос ЭЦВ:
1 и 4 - лопаточные отводы;
2 - рабочее колесо;
3 - вал;
5 - отбойник;
6 - подвод;
7 - муфта
Рабочие колеса и лопаточные отводы выполнены из чугуна. Положение рабочих колес на валу фиксируется распорными и защитными втулками. Затяжка колес осуществляется с помощью болта и шайбы, для чего в верхней торцевой части вала насоса выполнено резьбовое отверстие.
В нижней части насоса находится подвод, в котором устанавливаются резинометаллический подшипник и уплотнительные манжеты. Снаружи подвод закрыт сеткой, через которую откачиваемая вода поступает в насос. Смазка подшипников осуществляется водой, откачиваемой из скважины.
В верхнем отводе устанавливается обратный клапан. Все отводы имеют резинометаллические подшипники.
Приводом насоса является трехфазный асинхронный короткозамкнутый погружной электродвигатель (рис. 3). Он состоит из статора, ротора, подшипниковых щитов, пяты, подпятника и днища. Короткозамкнутая обмотка ротора выполнена из алюминия заливкой под давлением.

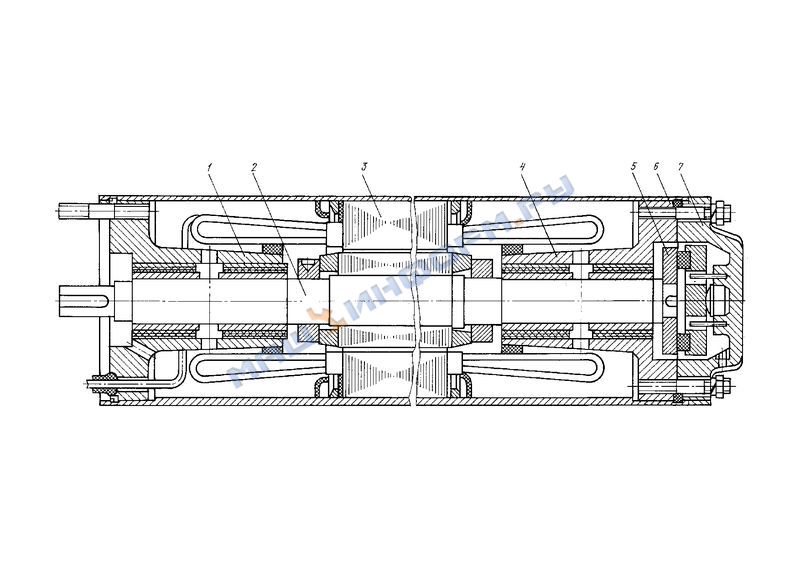

Погружной электродвигатель электронасосного агрегата ЭЦВ:
1 и 4 - подшипниковые щиты;
2 - ротор;
3 - статор;
5 - пята;
6 - подпятник;
7 - днище
Статор представляет собой стальную трубу, в которую запрессован пакет статора.
Насос с электродвигателем соединяется жесткой муфтой. Направление вращения насоса левое (против часовой стрелки, если смотреть со стороны электродвигателя).
Агрегат во время работы находится под водой. Засасываемая через сетку вода поступает в первое рабочее колесо, откуда под давлением выходит в лопаточный отвод, затем направляется на вход следующего рабочего колеса и далее до выхода из насоса.
Вода подается на поверхность по колонне водоподъемных труб. При помощи задвижки устанавливаются в пределах номинального тока, потребляемого электродв игателем, необходимые потребителю подача и напор.
Осевая нагрузка, возникающая при работе электронасосного агрегата, масса ротора насоса и ротора электродвигателя воспринимаются упорным подшипником (подпятником), расположенным в нижней части электродвигателя. Упорный подшипник состоит из пяты, подпятника и сферической опоры.
Смазка упорного и радиального подшипников осуществляется водой, поступающей из скважины через пробки-фильтры, расположенные в верхней и нижней частях электродвигателя.
Заполнение водой полости электродвигателя происходит при погружении агрегата в скважину.
Колонны водоподъемных труб и оборудование устья скважин предназначены для подачи откачиваемой воды на поверхность. Оборудование устья скважины должно быть заземлено согласно действующим "Правилам устройства электроустановок". Место заземления на оборудовании указывается заземляющим знаком по ГОСТ 21130-75.
Агрегат (см. рис. 1) посредством фланца верхнего лопаточного отвода присоединяется к колонне водоподъемных труб. К этой колонне поясами крепится токопроводящий кабель. На участке от устья скважины до станции автоматического управления он должен быть защищен от механических повреждений.
Для управления работой агрегата и защиты от нарушений условий эксплуатации применяется система автоматического управления. Установка, подключение и эксплуатация станции автоматического управления должны осуществляться в соответствии с действующими "Правилами технической эксплуатации электроустановок напряжением до 1000 В" и эксплуатационной документацией.
В комплект поставки входят: агрегат электронасосный центробежный скважинный для воды ЭЦВ и паспорт агрегата.
