Агрегаты электронасосные дозировочные плунжерные типа ДП мощностью 0,25 и многонасосные агрегаты мощностью 37 кВт

Общие сведения

Агрегаты электронасосные дозировочные плунжерные типа ДП предназначены для объемного напорного дозирования нейтральных и агрессивных жидкостей, нефтепродуктов с кинематической вязкостью не более 8·10-4 м2/с, для которых скорость коррозии проточной части не превышает 0,05 мм/год. Допустимая массовая доля твердых неабразивных частиц в перекачиваемой жидкости - не более 0,2% с максимальным размером частиц не более 0,2 мм. Температура перекачиваемой жидкости от минус 40 до 200°С. Применяются в технологических установках и линиях энергетической, нефтяной, нефтеперерабатывающей, нефтехимической, химической, пищевой промышленности, в системах водоснабжения и канализации.
Для многокомпонентного дозирования жидких сред на базе одноплунжерных насосных агрегатов изготовляются многонасосные дозировочные агрегаты из 2, 3, 4 или 6 насосов ДП с общим двигателем, установленных на общей раме, с раздельным входом и выходом жидкости и раздельной регулировкой каждого насоса.
Агрегаты комплектуются двигателями в общепромышленном или взрывозащищенном исполнении.

Структура условного обозначения

ХДП(Э) Х/Х-Х-Х-Х-ХХ:
Х - количество насосов в многонасосных агрегатах;
ДП - дозировочный плунжерный;
(Э) - с автоматическим регулятором;
Х - подача (при максимальной длине хода плунжера), л/ч;
Х - максимально допустимое давление на выходе, кгс/см2;
Х - материал проточной части (К - нержавеющая сталь,
Т - титан);
Х - конструктивное исполнение гидравлической части
(14 - без рубашки обогрева и со штуцерами отвода утечек и
подвода-отвода уплотнительной жидкости, 24 - с рубашкой
обогрева и со штуцерами отвода утечек и подвода-отвода
уплотнительной жидкости);
Х - исполнение электродвигателя (А - общепромышленное,
В - взрывозащищенное);
ХХ - климатическое исполнение (У, Т) и категория размещения
(2; 3) по ГОСТ 15150-69.

Условия эксплуатации

Агрегаты с взрывозащищенным электродвигателем могут эксплуатироваться во взрывоопасных и пожароопасных помещениях и зонах В-1а, В-1б, В-1г при перекачке жидкостей, пары которых образуют взрывоопасные смеси с воздухом, относящихся к категориям взрывоопасности I, IIА, IIВ и группам Т1, Т2, Т3 и Т4 согласно ГОСТ 12.1. 011-78.
Условия эксплуатации электрооборудования в соответствии с действующими "Правилами технической эксплуатации электроустановок потребителей" и "Правилами техники безопасности при эксплуатации электроустановок потребителей"; условия хранения - С по ГОСТ 9.014-76; агрегаты соответствуют требованиям ТУ 26-66-1677-95, имеют сертификат соответствия, выданный органом сертификации Госстандарта РФ "Буровая и нефтепромысловая техника", г. Москва, 24.05.96 № 16.

Нормативно-технический документ

ТУ 26.66.1677-95

Технические характеристики

Типоисполнение и основные технические характеристики насосов при работе на воде температурой до 30°С приведены в таблице.

Таблица

Типоисполнение Подача Q, л/ч Давление на выходе р, кгс/см2 (МПа) Диаметр плунжера, мм Коэффициент подачи, %

ДП2,5/400 К14

 2,5 400 (40) 6 80

ДП4/250 К14

 4 250 (25) 8

ДП6,3/160 К14

 6,3 160 (16) 10 85

ДП10/100 К14

 10 100 (10) 12 92,5

ДП16/63 К14

 16 63 (6,3) 16 94

ДП25/40 К14 (24)

 25 40 (4) 20 95

ДП40/25 К14 (24)

 40 25 (2,5) 25

ДП63/16 К14 (24)

 63 16 (1,6) 32 97,5

ДП100/10 К14 (24)

 100 10 (1) 40

ДП1,6/63 К14

 1,6 63 (6,3) 10 85

ДП0,63/63 К14

 0,63 8 60

ДП0,16/63 К14

 0,16 6 25

Регулировочные характеристики (подача - длина хода плунжера) - на рис. 1-3.

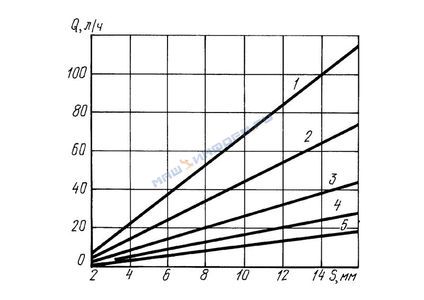

Регулировочные характеристики (подача - длина хода плунжера) агрегатов:
1 - ДП100/10;
2 - ДП63/16;
3 - ДП40/25;
4 - ДП25/40;
5 - ДП16/63

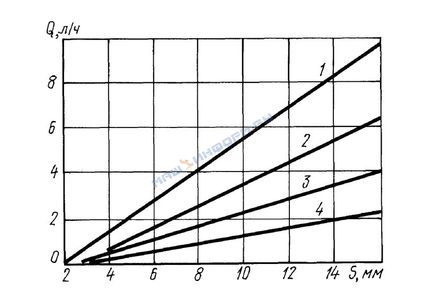

Регулировочные характеристики (подача - длина хода плунжера) агрегатов:
1 - ДП10/100;
2 - ДП6,3/160;
3 - ДП4/250;
4 - ДП2,5/400

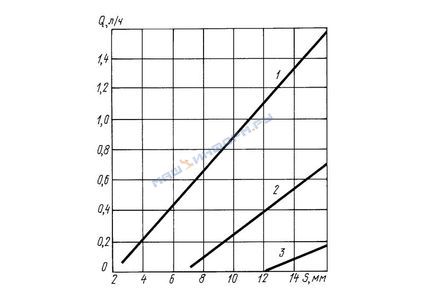

Регулировочные характеристики (подача - длина хода плунжера) агрегатов:
1 - ДП1,6/63;
2 - ДП0,63/63;
3 - ДП0,16/63
Давление на входе не должно превышать давления на выходе, указанного в таблице.
Допустимая вакуумметрическая высота всасывания, м: для агрегатов ДП с давлением более 100 кгс/см2 (10 МПа) - 1,5
для агрегатов с давлением 100 кгс/см2 (10 МПа) и менее - 3
Максимальное усилие по плунжеру, кгс (кН) - 125 (1,25)
Длина хода плунжера S, мм - 16
Число двойных ходов плунжера в мин: для агрегатов ДП1,6/63; ДП0,63/63; ДП0,16/63 - 25
для других типоисполнений - 100
Категория точности, %: для агрегатов ДП с давлением 10 и 16 кгс/см2 (1 и 1,6 МПа) - 0,5
для агрегатов с давлением 25-100 кгс/см2 (2,5-10 МПа) - 1
для агрегатов с давлением 160-400 кгс/см2 (16-40 МПа) и агрегатов ДП1,6/63; ДП0,63/63; ДП0,16/63 - Не устанавливается
Рабочие режимы при эксплуатации должны быть в пределах: по давлению, % номинального - 25-100
по длине хода плунжера, % номинального - 25-100
разность между давлениями на выходе и на входе, кгс/см2 (МПа), не менее - 1 (0,1)
Частота вращения электродвигателя, мин-1 - 1500
Параметры электропитания: напряжение, В - 220/380
частота тока, Гц - 50*
*Допускается работа от сети 60 Гц, при этом номинальное число ходов плунжера становится равным 120. Соответственно изменяется подача.
Корректированный уровень звуковой мощности агрегата не превышает 85 дБА, значение пикового виброперемещения, измеренного на торце фундаментного болта, - 500 мкм. Уровень шума, создаваемый работающим агрегатом, не превышает допустимый по ГОСТ 12.1.003-76.
Номинальный режим работы агрегата продолжительный S1 по ГОСТ 163-74.
Перед первым пуском всасывающий трубопровод и рабочую камеру насоса необходимо заполнить перекачиваемой жидкостью. Всасывающий патрубок расположен внизу, нагнетательный вверху агрегата.
Гарантийный срок службы - 1,5 года со дня ввода электронасоса в эксплуатацию, но не более 2 лет со дня отгрузки потребителю. Порядок исчисления гарантии по ГОСТ 22352-77.

Агрегат электронасосный дозировочный горизонтальный состоит из механизма движения, червячного редуктора, кронштейна, гидравлической части и двигателя мощностью 0,25 кВт (для многонасосных - 0,37 кВт).
Механизм движения рычажного типа служит для преобразования вращательного движения эксцентрикового вала в возвратно-поступательное движение ползуна и соединенного с ним плунжера, а также для изменения длины хода ползуна на ходу и при останове.
Гидравлическая часть состоит из корпуса уплотнений, в котором размещены плунжер и его уплотнения, и клапанной коробки, в которой размещены шариковые клапаны и угловые патрубки. На корпусе уплотнений предусмотрены специальные штуцеры для отвода утечек после основного уплотнения или подвода-отвода затворной жидкости. Уплотнение плунжера выполнено из износостойкого, коксонаполненного фторопласта.
Узлы механизма движения монтируются в литом алюминиевом корпусе. Вал двигателя соединяется с червячной передачей редуктора с помощью зубчатой муфты.
На корпусах уплотнений агрегатов исполнения К(Т)24 для перекачки вязких и застывающих жидкостей предусмотрены рубашки обогрева, используемые при пуске.
Монтаж электрооборудования осуществляется в соответствии с требованиями ГОСТ 12.2.007. 0-75. Электродвигатель агрегата должен быть заземлен. Направление вращения двигателя - по часовой стрелке, если смотреть сверху (со стороны крыльчатки вентилятора), проверяется пробным пуском.
Рабочий процесс происходит следующим образом. При движении плунжера в сторону механизма движения в рабочей камере создается разрежение и жидкость из приемного патрубка через всасывающий клапан поступает в рабочую камеру. Нагнетательный клапан при этом закрыт за счет собственного веса и перепада давления. При смене направления движения плунжера всасывающий клапан закрывается, а нагнетательный клапан открывается. Давление в рабочей камере возрастает до значения давления нагнетания и жидкость выталкивается плунжером в нагнетательный трубопровод, происходит процесс нагнетания.
Для агрегатов, укомплектованных преобразователем частоты - автоматическим регулятором дозировочного насоса (АРДН), имеется возможность автоматического или дистанционного изменения подачи на ходу регулированием частоты вращения асинхронного двигателя в пределах 0,4-1,0 номинальной путем изменения стандартного управляющего сигнала (0-5 мА, 4-20 мА, 0-10 В). АРДН также обеспечивает плавный пуск и защиту агрегата по току, обрыву или перекосу фаз.
Общий вид, габаритные, установочные размеры и масса агрегатов представлены на рис. 4-6.

Таблица к рис. 4

Типоисполнение Подача, л/ч Давление, кгс/см2 (МПа) Размеры, мм Масса*, кг
L l d S

ДП(Э)100/10-К14

 100 10 (1) 540 300 12 1 47 (57)

ДП(Э)63/16-К14

 63 16 (1,6)

ДП(Э)40-25-К14

 40 25 (2,5) 46 (56)

ДП(Э)25/40-К14

 25 40 (4)

ДП(Э)16/63-К14

 16 63 (6,3) 520 280 8 45 (55)

ДП(Э)10/100-К14

 10 100 (10)

ДП(Э)6,3/160-К14

 6,3 160 (16) 44 (54)

ДП(Э)4/250-К14

 4 250 (25)

ДП(Э)2,5/400-К14

 2,5 400 (40)

ДП(Э)1,6/63-К14

 1,6 63 (6,3)

ДП(Э)0,63/63-К14

 0,63

ДП(Э)0,16/63-К14

 0,16

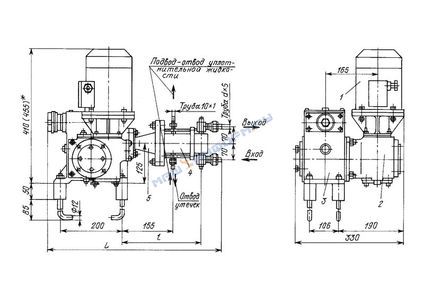

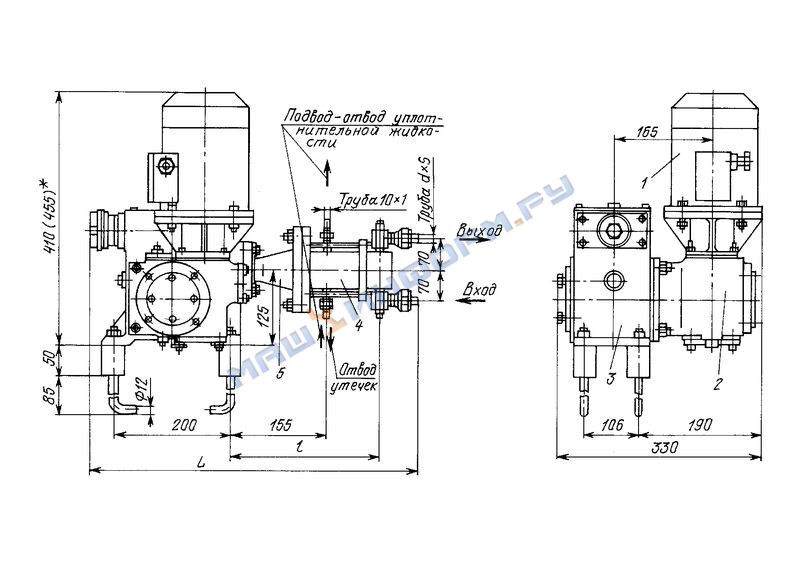

Общий вид, габаритные, присоединительные размеры и масса агрегатов ДП...14 с гидравлической частью со штуцерами отвода утечек и подвода-отвода затворной жидкости, без рубашки обогрева:
1 - электродвигатель;
2 - редуктор;
3 - механизм движения;
4 - гидравлическая часть;
5 - кронштейн
* Размер и масса в скобках - для взрывозащищенного исполнения.

Таблица к рис. 5

Типоисполнение Подача, л/ч Давление, кгс/см2 (МПа) Масса*, кг

ДП(Э)100/10-К24

 100 10 (1) 50 (60)

ДП(Э)63/16-К24

 63 16 (1,6)

ДП(Э)40/25-К24

 40 25 (2,5) 52 (62)

ДП(Э)25/40-К24

 25 40 (4)

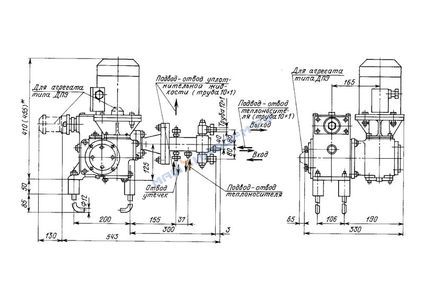

Общий вид, габаритные, присоединительные размеры и масса агрегатов с гидравлической частью со штуцерами отвода утечек и подвода-отвода затворной жидкости, с рубашкой обогрева
* Размер и масса в скобках - для взрывозащищенного исполнения.

Таблица к рис. 6

Число насосов в агрегате Смещение фаз двух соседних насосов Размеры, мм Масса*, кг
2 180 ° 521 297 90 (100)
3 120 ° 712 488 130 (140)
4 90 ° 903 679 170 (180)
6 120 ° 1285 1061 245 (255)

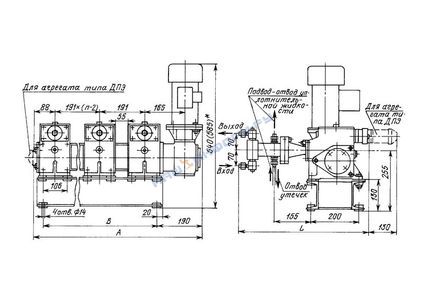

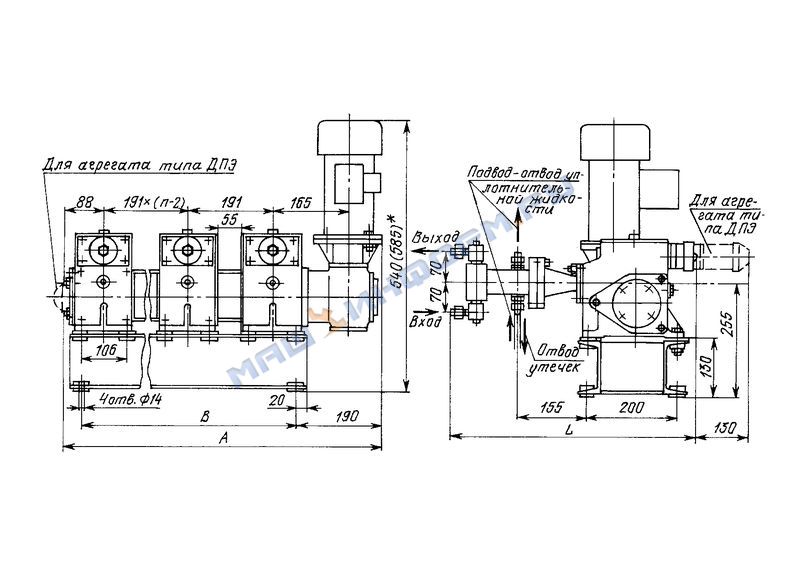

Общий вид, габаритные, присоединительные размеры и масса многонасосных агрегатов на базе ДП
Примечание. Габаритные и присоединительные размеры по гидроблокам определяются типами насосов, входящих в состав агрегатов: ДП100/10, ДП63/16, ДП40/25, ДП25/40, ДП16/63, ДП10/100, ДП6,3/160, ДП4/250, ДП2,5/400, ДП1,6/63, ДП0,63/63, ДП0,16/63 * Размер и масса в скобках для взрывозащищенного исполнения.

В комплект поставки входят: электронасосный дозировочный агрегат в сборе с электродвигателем, паспорт насоса, включающий техническое описание и инструкцию по эксплуатации, паспорт электродвигателя, комплект запасных частей.
