Агрегаты электронасосные центробежные консольные типа К
Общие сведения
Агрегаты электронасосные типа К предназначены для перекачивания воды производственно-технического назначения (кроме морской) в стационарных условиях температурой от 0 до 85°С и других жидкостей, сходных с водой по плотности, вязкости и химической активности.
Перекачиваемые жидкости не должны содержать механических примесей по объему более 0,1% и размером частиц до 0,2 мм.
По специальному заказу изготовляются насосы для подачи жидкости температурой до 105°С.
Структура условного обозначения
КХ-Х-Хх-Х-ХХ:
К - тип насоса (горизонтальный, консольный с опорой на
корпусе);
Х - диаметр входного патрубка, мм;
Х - диаметр выходного патрубка, мм;
Х - номинальный диаметр рабочего колеса, мм;
х - условное обозначение обточки рабочего колеса,
обеспечивающей работу в нижней зоне Q-Н характеристик
насоса;
Х - условное обозначение типа уплотнения вала (С - одинарное
сальниковое; СД - сальниковое двойное; 5 - торцовое
одинарное);
ХХ - климатическое исполнение и категория размещения.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 (климатическое исполнение УХЛ категории размещения 4).
Электронасосы должны эксплуатироваться в интервале подач рабочей части характеристик насосов. Эксплуатация насоса за пределами рабочей части не допускается из-за ухудшения всасывающей способности насоса и возможной перегрузки электродвигателя.
Не допускается запуск агрегата без предварительного заполнения перекачиваемой жидкостью.
Агрегаты не предназначены для эксплуатации во взрыво- и пожароопасных производствах и установках.
Условия хранения агрегатов - в сухом помещении на деревянных подкладках. При длительном хранении агрегата необходимо проверять состояние консервации и при необходимости ее обновлять.
Транспортирование агрегата возможно любым закрытым видом транспорта.
Агрегаты соответствуют требованиям ТУ 26-06-1425-88.
Агрегаты сертифицированы, имеют сертификат соответствия № РОСС RU.АЯ 45.В00795 от 16.11.98.
Нормативно-технический документ
ТУ 26-06-1425-88;РОСС RU АЯ 45.В00795
Технические характеристики
Типоисполнение и основные технические данные электронасосов приведены в табл. 1.
Таблица 1
Типоисполнение насоса | Подача Q, м3/ч (л/с) | Напор H, м | Допустимый кавитационный запас D hд, м, не более | Мощность насоса N, кВт, при r =1000 кг/м3 | КПД, насоса h , %, не менее | Утечка через уплотнение, л/ч, не более | Частота вращения, мин–1 | Давление на входе, кг/см2, не более, с уплотнениями | ||
торцовое | сальниковое | торцовым | сальниковым | |||||||
К80-65-160 | 50(13,9) | 32 | 4 | 6,2 | 70 | 0,03 | 2 | 2900 | 6 | 3,5 |
К80-50-200 | 50 | 3,5 | 10,5 | 65 | ||||||
К80-50-200а | 45(12,5) | 40 | 8 | 61 | ||||||
К100-80-160 | 100(27,8) | 32 | 4,5 | 11,9 | 73 | 3 | ||||
К100-80-160а | 90(25) | 26 | 9,2 | 69 | ||||||
К100-65-200 | 100(27,8) | 50 | 18,9 | 72 | ||||||
К100-65-200а | 90(25) | 40 | 15,3 | 65 | ||||||
К100-65-250 | 100(27,8) | 80 | 32,5 | 67 | ||||||
К100-65-250а | 90(25) | 67 | 26,1 | 63 | ||||||
К150-125-250 | 200(55,6) | 20 | 4,2 | 13,4 | 81 | 1450 | ||||
К150-125-315 | 32 | 4 | 22,9 | 76 | ||||||
К200-150-250 | 315(87,5) | 20 | 4,2 | 20,7 | 83 | |||||
К200-150-315 | 32 | 33,5 | 82 | |||||||
К200-150-400 | 400(111,1) | 50 | 5 | 70,7 | 77 | |||||
К200-150-400а | 40 | 58,1 | 75 |
Характеристики насосных агрегатов, испытанных на воде плотностью =1000 кг/м3 при частоте тока 50 Гц, приведены на рис. 1-10.

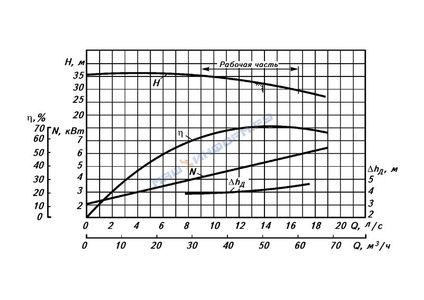

Характеристики электронасосного агрегата К80-65-160

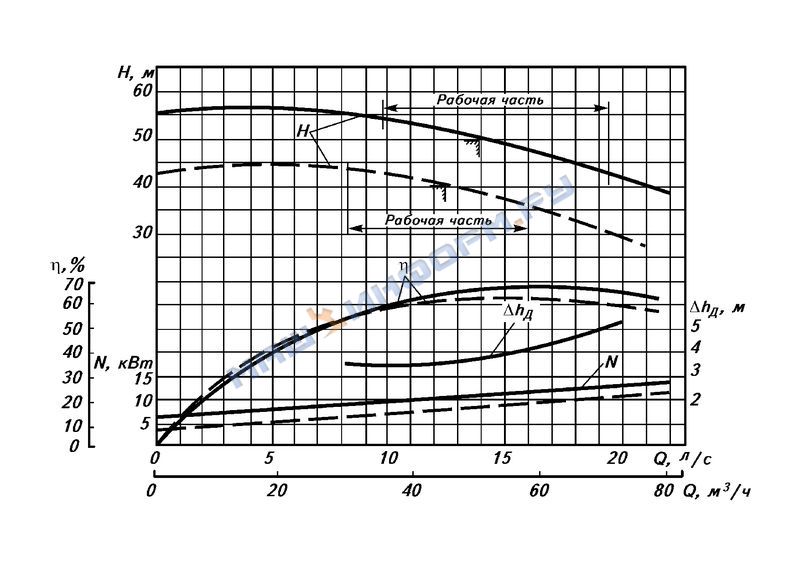

Характеристики электронасосных агрегатов:
- К80-50-200;
- - - - К80-50-200а

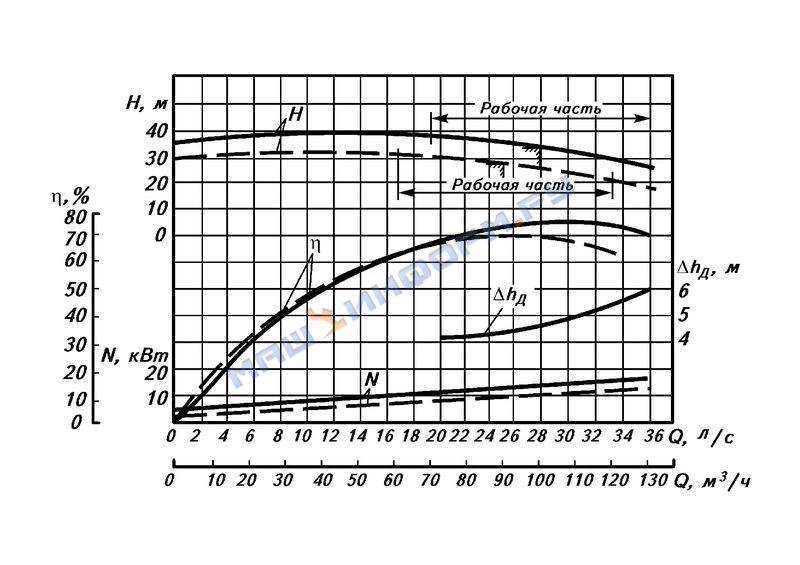

Характеристики электронасосных агрегатов:
- К100-80-160;
- - - - К100-80-160а

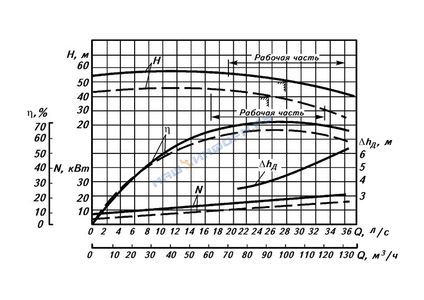

Характеристики электронасосных агрегатов:
- К100-65-200;
- - - - К100-65-200а

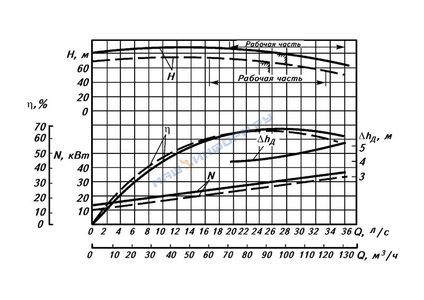

Характеристики электронасосных агрегатов:
- К80-50-250;
- - - - К80-50-250а
Характеристики электронасосного агрегата К150-125-250
Характеристики электронасосного агрегата К150-125-315

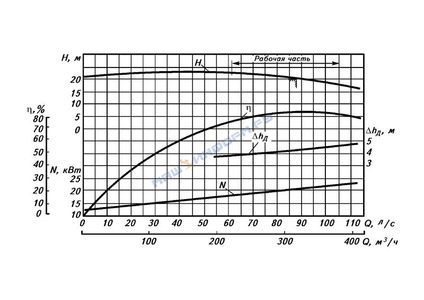

Характеристики электронасосного агрегата К200-150-250

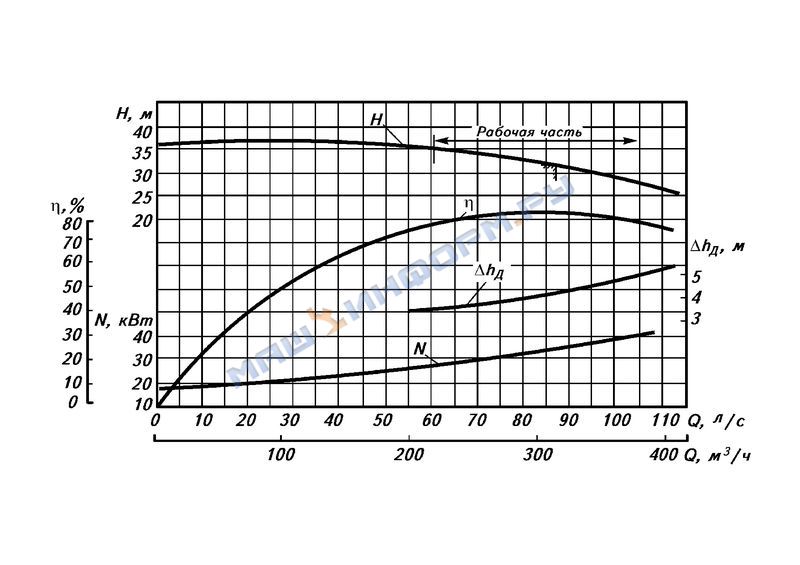

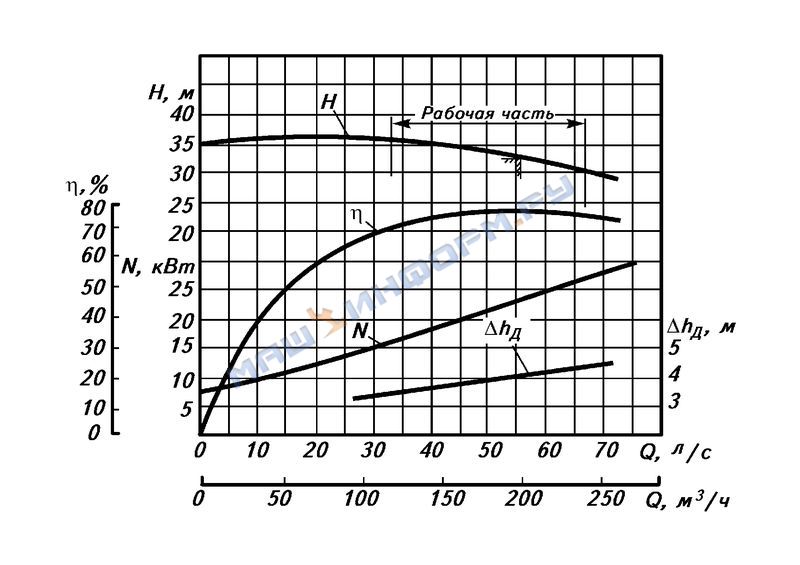

Характеристики электронасосного агрегата К200-150-315

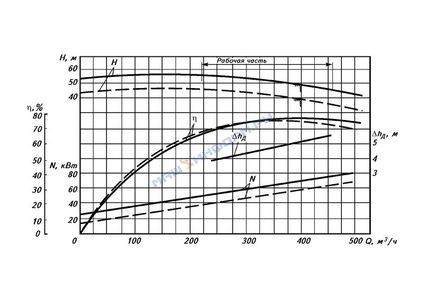

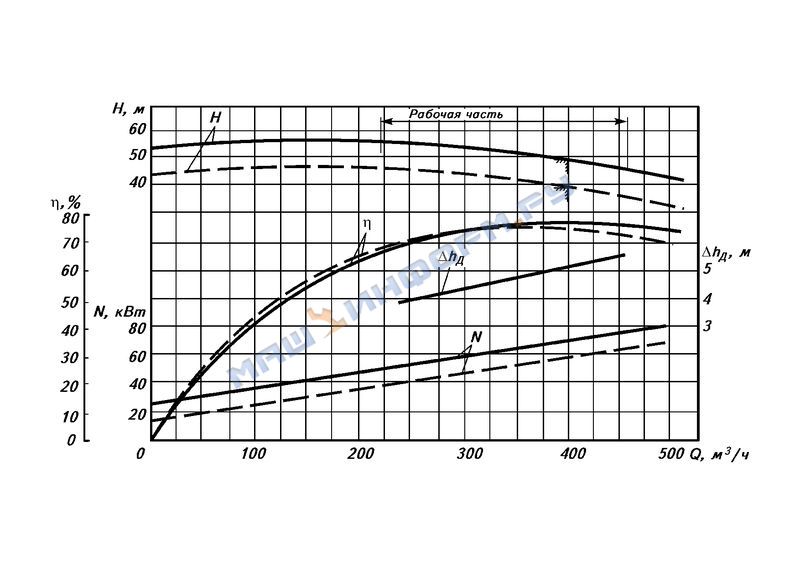

Характеристики электронасосных агрегатов:
--- - К200-150-400;
- - - - К200-150-400а
Шумовые характеристики насосов при комплектации основными электродвигателями приведены в табл. 2.
Таблица 2
Типоисполнение насоса | Тип основного электродвигателя | Корректированный уровень звуковой мощности, дБА |
К80-65-160 | АИР112М2 | 90 |
К80-50-200 | АИР160S2 | 95 |
К100-80-160 | АИР160S2 | 96 |
К100-65-200 | АИР180М2 | 98 |
К100-65-250 | 4АМИ200L2 | 101 |
К150-125-250 | АИР160М4 | 87 |
К150-125-315 | АИР180М4 | 90 |
К200-150-250 | АИР180М4 | 91 |
К200-150-315 | 4АМИ200L4 | 92 |
К200-150-400 | 4АМУ250М4 | 109 |
Производственные допустимые отклонения напора не превышают -5...+7% указанных в табл. 1.
При комплектации насосов электродвигателями других типов уровень звукового давления не должен превышать уровень шума комплектующего электродвигателя более чем на 3 дБА.
Гарантийный срок службы - 15 мес со дня ввода агрегата в эксплуатацию (исчисляется по ГОСТ 22352-77), но не позднее 6 мес со дня получения (для действующих) и 9 мес (для строящихся) предприятий.
Электронасосный агрегат типа К состоит из насоса и асинхронного электродвигателя, смонтированных на общей фундаментной плите. Привод насоса осуществляется через упругую муфту.
Направление вращения ротора - по часовой стрелке, если смотреть со стороны электродвигателя (проверяется пробным пуском).
Насос центробежный, горизонтальный, консольный, одноступенчатый.
Корпус насоса имеет лапы, которыми крепится к фундаментной плите. Корпус подшипников консольно крепится к корпусу насоса и имеет опорную лапу со стороны муфты. Ротор насоса вращается в подшипниковых опорах. Корпус насоса, крышка корпуса, корпус подшипников и рабочее колесо выполняются из серого чугуна (СЧ20).
Уплотнение вала - мягкий сальник (одинарное или двойное) состоит из отдельных колец хлопчатобумажного пропитанного шнура ХПБ10x10, установленных с относительным смещением разрезов на 120° или одинарное торцовое.
При перекачивании жидкости температурой выше 85°С в двойное сальниковое уплотнение, а также в торцовое уплотнение, необходима подача охлаждающей затворной жидкости температурой не более 40°С с давлением, превышающим давление на входе в насос на 0,5-1 кгс/см2 в количестве 2-3 л/ч.

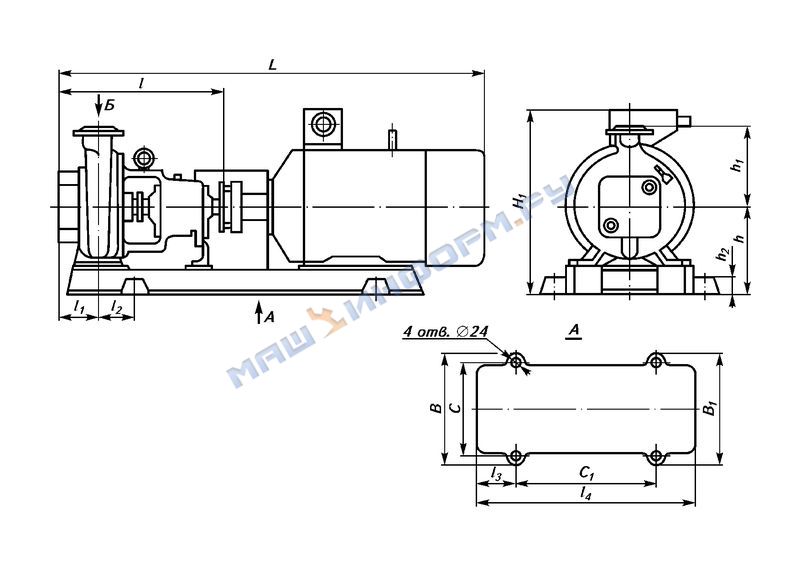

Общий вид, габаритные, присоединительные размеры и масса электронасосных агрегатов представлены на рис. 11.
Таблица к рис. 11
Типо-исполнение насоса | Электродвигатель | Размеры, мм | Масса насоса, кг | Масса агрегата, кг | ||||||||||||||
тип | Мощность, кВт | В | В1 | С | С1 | Н1 | h | h1 | h2 | L | l | l1 | l2 | l3 | l4 | |||
К80-65-160 | АИР112М2 | 7,5 | 427 | 427 | 350 | 480 | 395 | 220 | 180 | 35 | 925 | 485 | 100 | 65 | 120 | 792 | 50 | 145 |
К80-50-200 | АИР160S2 | 15 | 458 | 458 | 380 | 600 | 455 | 230 | 200 | 40 | 1120 | 98 | 160 | 886 | 52 | 235 | ||
АИРХ160S2 | 230 | |||||||||||||||||
RА160МВ2 | 475 | 1095 | 235 | |||||||||||||||
К80-50-200* | АИР160S2 | 500 | 500 | 455 | 230 | 200 | 70 | 1135 | 45 | 965 | 270 | |||||||
АИРХ160S2 | 265 | |||||||||||||||||
К80-50-200а | АИР132М2 | 11 | 428 | 428 | 350 | 530 | 425 | 200 | 40 | 990 | 105 | 167 | 834 | 185 | ||||
АИРХ132М2 | ||||||||||||||||||
АИРМ132М2 | 160 | 172 | ||||||||||||||||
RА160МА2 | 458 | 458 | 380 | 600 | 475 | 1095 | 86 | 886 | 230 | |||||||||
К100-80-160 | АИР160S2 | 15 | 680 | 455 | 200 | 1235 | 600 | 93 | 167 | 1020 | 78 | 265 | ||||||
АИРХ160S2 | 260 | |||||||||||||||||
RА160МВ2 | 475 | 1210 | 1045 | 210 | ||||||||||||||
К100-80-160а | АИРМ132M2 | 11 | 600 | 425 | 200 | 1105 | 971 | 192 | ||||||||||
АИРХ132М2 | 680 | 475 | 1210 | 1045 | 200 | |||||||||||||
К100-65-200 | АИР180М2 | 30 | 498 | 498 | 420 | 770 | 510 | 250 | 225 | 1290 | 1094 | 340 | ||||||
АИРХ180М2 | ||||||||||||||||||
К100-65-200а | АИР160М2 | 18,5 | 700 | 475 | 225 | 1265 | 1051 | 275 | ||||||||||
АИРХ160М2 | 270 | |||||||||||||||||
АИР180S2 | 22 | 770 | 510 | 225 | 1235 | 1094 | 320 | |||||||||||
АИРХ180S2 | ||||||||||||||||||
RА180М2 | 495 | 1250 | 310 | |||||||||||||||
К100-65-250 | 4АМ225М2 | 55 | 600 | 600 | 522 | 700 | 620 | 270 | 250 | 1440 | 625 | 125 | 145 | 240 | 1227 | 95 | 540 | |
4АМИ200L2 | 45 | 568 | 568 | 490 | 605 | 1390 | 237 | 1195 | 460 | |||||||||
К100-65-250а | 4АМИ200М2 | 37 | 435 | |||||||||||||||
К150-125-250 | АИР160М4 | 18,5 | 475 | 475 | 395 | 455 | 320 | 355 | 1325 | 670 | 140 | 1102 | 140 | 370 | ||||
АИРХ160М4 | 365 | |||||||||||||||||
К150-125-315 | АИР180М4 | 30 | 540 | 510 | 430 | 610 | 350 | 355 | 1375 | 690 | 163 | 275 | 1170 | 161 | 450 | |||
АИРХ180М4 | ||||||||||||||||||
К200-150-250 | АИР180M4 | 375 | 160 | 170 | 460 | |||||||||||||
К200-150-315 | 4АМИ200L4 | 45 | 600 | 600 | 520 | 770 | 720 | 385 | 400 | 1665 | 830 | 245 | 357 | 1410 | 210 | 645 | ||
К200-150-400 | АМУ250М4 | 90 | 795 | 795 | 700 | 600 | 825 | 435 | 450 | 70 | 1750 | 12 | 150 | 1550 | 250 | 1005 | ||
К200-150-400а | 4АМУ250S4 | 75 | 960 |
* С железобетонной плитой
Общий вид, габаритные, установочные, присоединительные размеры и масса электронасосных агрегатов P В комплект поставки входят: насос, электродвигатель, фундаментная плита, муфта, паспорт насоса.
По заказу потребителя поставка может осуществляться в следующей комплектации: насос с муфтой без электродвигателя и фундаментной плиты; насос без электродвигателя.
По отдельному договору может поставляться комплект запасных частей в составе: вал, защитная втулка (для насосов с мягким сальником), гайка рабочего колеса, уплотнительное кольцо, крышка сальника (для насосов с мягким сальником), кольцо К-2, К-3 (допускается поставка колец в заготовках).
