Установка дуговой сварки УДГ-81УХЛ4
Общие сведения

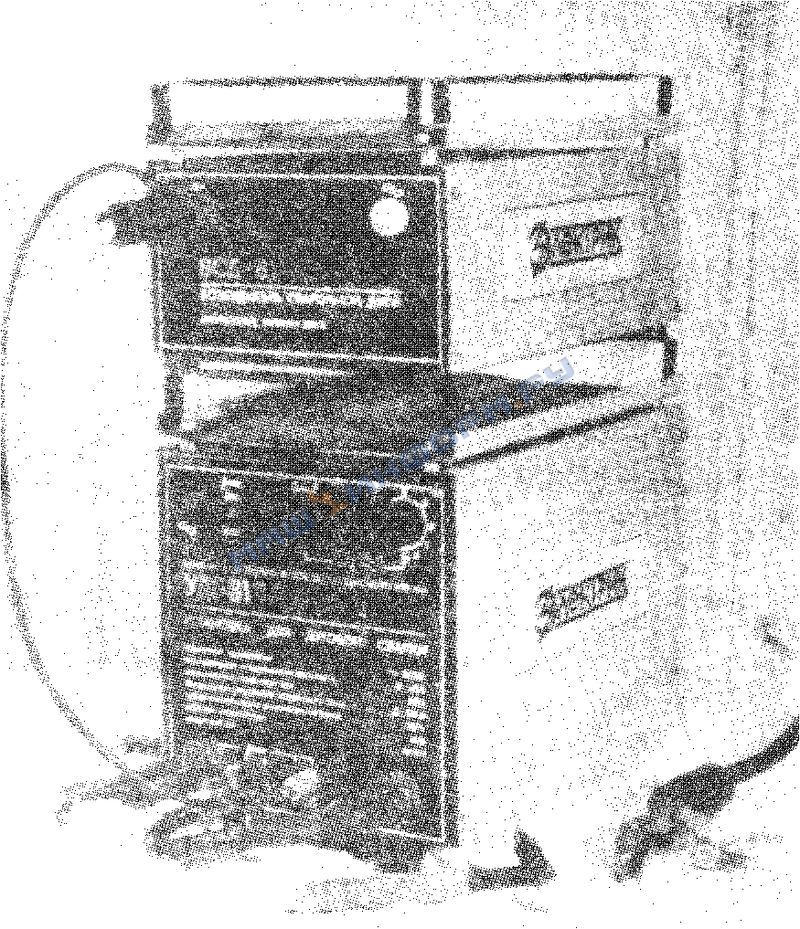

Установка (см. рисунок) предназначена для дуговой сварки на постоянном токе неплавящимся электродом в среде защитного газа (аргона) низкоуглеродистых и нержавеющих сталей, титановых и медно-никелевых сплавов.
Установка может быть использована для сварки штучными электродами на переменном и постоянном токе низкоуглеродистых и нержавеющих сталей толщиной до 1,5 мм.
УДГ-81УХЛ4:
У - установка;
Д - для дуговой сварки;
Г - в среде защитного газа;
8 - номинальный сварочный ток в десятках ампер;
1 - номер модификации;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Работа в закрытых помещениях.
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от 1 до 35°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Техника безопасности по ГОСТ 12.2.007.8-75.
Установка соответствует ТУ16-91 ДЦИЖ. 683152.001ТУ.
ТУ 16-91 ДЦИЖ.683152.001 ТУ
Номинальное напряжение однофазной питающей сети, В - 220 Номинальный сварочный ток, А - 80 Рабочее напряжение при номинальном сварочном токе, А - 18 Пределы регулирования сварочного тока, А - 8-80 Количество ступеней регулирования сварочного тока - 12 Напряжение холостого хода, В, не более - 80 Продолжительность нагрузки при цикле 5 мин, ПН, % - 20 Время непрерывной работы в режиме нагрузки (ПН = 20%), мин - 90 Потребляемая мощность при сварке на максимальном токе, кВ·А - 7 Диаметр электродов, мм - 0,5-2,0 Расход защитного газа, л/мин - 5 Габаритные размеры, мм: установки - 520x292x400 возбудителя сварочной дуги - 463x292x210 Масса (без принадлежностей), кг: установки - 55 возбудителя сварочной дуги - 12
Гарантийный срок - 2 года со дня продажи установки магазином.
Установка выпускается в двух исполнениях в зависимости от способа зажигания сварочной дуги (возбудителем сварочной дуги ВСД-81 или касанием свариваемого изделия электродом). При поставке с ВСД-81 установка является двухкорпусной.
Установка состоит из корпуса, внутри которого установлены трансформатор, блоки диодов и конденсаторов, газовый клапан, переключатели ступеней, источник питания цепей управления, пусковая, защитная и сигнальная аппаратура.
Возбудитель сварочной дуги ВСД-81 состоит из корпуса, внутри которого размещена панель с элементами, которая позволяет получать высоковольтные высокочастотные импульсы, необходимые для ионизации газового промежутка "электрод-деталь".
Питание ВСД-81 осуществляется через установку УДГ-81.
Регулировка сварочного тока производится двумя переключателями ступеней, комбинация положения включения которых обеспечивает 12 ступеней регулирования.
Для возбуждения сварочной дуги при работе с ВСД-81 необходимо поднести горелку к изделию так, чтобы зазор между электродом и изделием был в пределах 2-3 мм, и нажать кнопку на горелке. При этом сработает возбудитель сварочной дуги и дуга возбудится. После возбуждения дуги ВСД-81 автоматически отключится.
При работе без ВСД-81 для возбуждения дуги необходимо нажать кнопку на горелке, поднести горелку к изделию и кратковременно закоротить электрод на изделие. После отрыва электрода от изделия на расстояние 2-3 мм дуга возбудится.
Следует учитывать, что устойчивое возбуждение дуги при работе без возбудителя сварочной дуги гарантируется при токах не менее 15-20 А.
В комплект поставки входят: установка, возбудитель сварочной дуги ВСД-81, горелка сварочная, вставка магистральная ВМ-300, щиток сварщика, струбцина, запасные части по ведомости ЗИП и комплект эксплуатационной документации.
