Машина контактной сварки МТМ-160
Общие сведения
Машина типа МТМ-160 предназначена для контактной точечной сварки сеток экономичного армирования (с укороченными поперечными стержнями), обычных плоских арматурных сеток шириной до 3800 мм, а также железобетонных конструкций из гладких стержней или прутков арматурной стали класса АI, АII, АIII, ВрI.
Структура условного обозначения
МТМ-160Х4:
М - машина контактная;
Т - точечная;
М - многоэлектродная;
160 - номер модификации машины;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения
по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от 1 до 35°С.
Относительная влажность воздуха не более 80% при температуре 25°С.
Температура охлаждающей воды от 5 до 25°С
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты машины IР00, частей, находящихся под напряжением сети, IР20 по ГОСТ 14254-96.
Класс по способу защиты человека от поражения электрическим током 0I по ГОСТ 12.2.007.0-75.
Требования техники безопасности по ГОСТ 12.2.007.8-75.
Машина соответствует требованиям ТУ 16-683.037-86.
Нормативно-технический документ
ТУ 16-683.037-86
Технические характеристики
Номинальное напряжение трехфазной питающей сети, В - 380 Частота питающей сети, Гц - 50 Номинальный длительный вторичный ток, кА - 3,6 Наибольший вторичный ток, кА - 30 Номинальный сварочный ток, кА - 12,5 Номинальная потребляемая мощность при сварке прутков диаметром 10+12 мм, кВ·А - 475 Диаметр свариваемых прутков, мм: продольных - 3-12 поперечных - 3-10 Максимальная производительность при сварке прутков диаметром 5+5 мм и при шаге каретки 300 мм, м/мин - 5 Число пар электродов - 36 Усилие сжатия, даН - 500 Усилие перемещения свариваемой сетки, даН - 5000 Давление сжатого воздуха в сети, МПа (кгс/см2) - 0,63 (6,3) Расход свободного воздуха при максимальном ходе каретки и номинальном усилии сжатия на электродах, м3/ч - 450 Давление воды в системе охлаждения, МПа - 8900 Расход охлаждающей воды, л/ч - 2000 Масса, кг: машины - 1500 шкафа управления - 300
Гарантийный срок - 1 год со дня ввода машины в эксплуатацию, но не позднее 6 мес со дня поступления ее на действующие и 9 мес - на строящиеся предприятия.
Конструкция и принцип действия
Машина (рисунок) представляет собой металлоконструкцию, основной базовой частью которой является сварная станина.

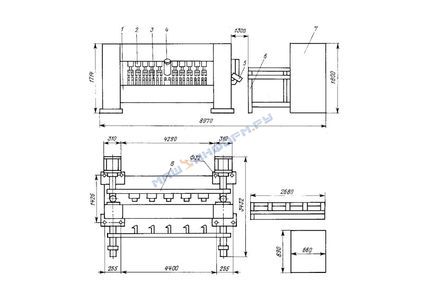

Общий вид, габаритные и установочные размеры машины МТМ-160:
1 - станина;
2 - привод давления;
3 - нижняя контактная часть;
4 - механизм досылки;
5 - пульт управления;
6 - стойка;
7 - шкаф управления;
8 - каретка
Сварка прутков (одной, двумя или тремя очередями) производится в рабочем пространстве машины при опускании верхних электродов, работающих от приводов давления, на нижнюю контактную часть.
Перемещение сетки на требуемый шаг осуществляется с помощью каретки.
При изготовлении сетки экономичного армирования для подачи поперечных прутков используется механизм досылки.
При необходимости машина производит счет свариваемых прутков и выдает команду на резку сетки (ножницы устанавливает заказчик).
Машина устанавливается на фундамент.
Шкаф управления, входящий в состав машины, представляет собой сварную металлоконструкцию, внутри которой размещены блок управления сваркой и пускорегулирующие элементы управления.
Двери имеют электрическую блокировку, исключающую возможность работы установки при их открывании.
Стойка представляет собой металлоконструкцию, собранную из сварных рамок и предназначенную для укладки мерных поперечных прутков.
Продольные прутки подаются из бухт.
Машина работает в ручном и автоматическом режимах.
Управление машиной осуществляется кнопками, расположенными на пульте управления.
В комплект поставки входят: машина, шкаф управления, стойка, запасные и сменные части согласно ведомости ЗИП, комплект эксплуатационной документации.
