Машина для контактной конденсаторной точечной и рельефной сварки МТК-501У4
Общие сведения
Машина предназначена для сварки однородных и разнородных металлов и сплавов применительно к изделиям радиоэлектроники, точного приборостроения, электронной техники.
Структура условного обозначения
МТК-501У4:
М - машина;
Т - для контактной точечной сварки;
К - конденсаторная;
50 - номинальный сварочный ток, сотни А;
1 - регистрационный номер;
У4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Работа в закрытых помещениях, воздух которых соответствует требованиям ГОСТ 12.1.005-88.
Высота над уровнем моря не более 1000 м.
Атмосферное давление 84,0-106,7 кПа (630-800 мм рт. ст.).
Температура окружающего воздуха от 1 до 35°С.
Перепад температуры воздуха в течение одной смены не более 10°С.
Относительная влажность воздуха не более 80% при температуре 25°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию.
Техника безопасности по ГОСТ 12.3.003-86.
Машина соответствует ТУ МТК-501У4.00.00.000.
Нормативно-технический документ
ТУ МТК-501У4.00.00.000
Технические характеристики
Диапазоны толщин свариваемых деталей, мм - от 0,01 + 0,01 до (0,3 + 0,3)*; 0,01 - (0,3+20,0)* Диапазон диаметров свариваемых проволок, мм - от 0,02 + 0,02 до 1,0 + 1,0 Номинальное напряжение питающей сети частотой 50 Гц, В - 220 Номинальный сварочный ток, кА - 5,0 Термический цикл - подогрев - сварка Пределы регулирования усилия сжатия электродов, Н - 10-100 Максимальная кратковременная производительность, сварок/мин - 60 Максимальная длительная производительность, сварок/ч - 2000 Номинальный вылет электродов, мм - 90 Номинальный раствор электродов, мм - 30 Рабочий ход верхнего электрода, мм - 20 Максимальная накопленная энергия, Дж - 130 Пределы регулирования напряжения зарядки конденсаторов, Вт: при подогреве - 100-350 при сварке - 100-500 Пределы регулирования емкости конденсаторов, при подогреве и при сварке, мкФ - 160-480 Потребляемая мощность, кВ·А - 0,3 Масса, кг - 180
* Для деталей из нержавеющей стали.
Гарантийный срок - 1 год со дня ввода машины в эксплуатацию.
Конструкция и принцип действия
Машина конденсаторная, стационарная, прессового типа. Механизм сжатия электродов пружинный, привод механизма сжатия ножной (педальный). Выполнена в виде стола, на котором смонтированы: сварочная головка, механизм сжатия электродов, сварочный трансформатор. Источник питания крепится к столу. Машина оснащена осветительной аппаратурой.
После подключения машины к электросети на пульте управления устанавливают заданные параметры режима сварки. Свариваемые детали располагают между электродами машины, и нажимают ногой на педаль. При этом автоматически подается сигнал в блок управления, происходит разряд конденсаторов в первичную обмотку сварочного трансформатора, и осуществляется сварка деталей.
Общий вид и габаритные размеры машины МТК-501У4 представлены на рисунке.

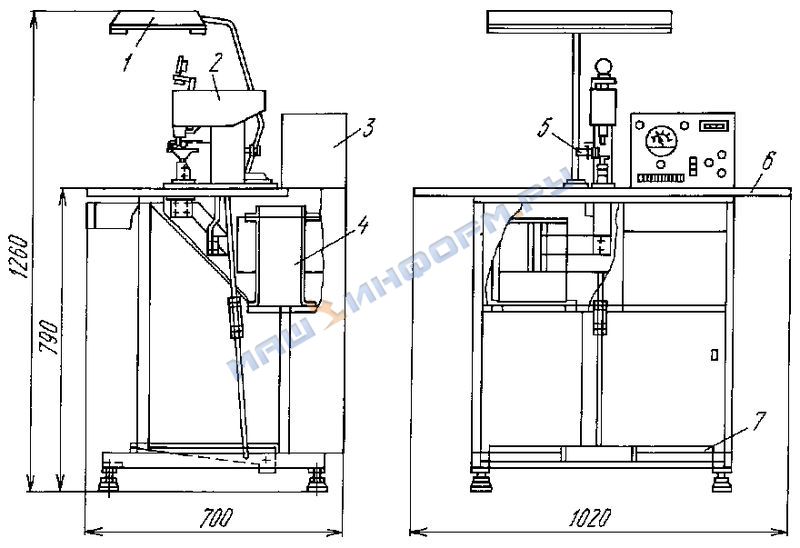

Общий вид и габаритные размеры машины МТК-501У4:
1 - светильник, 2 - сварочная головка, 3 - источник питания,
4 - сварочный трансформатор, 5 - подсветка зоны сварки,
6 - стол, 7 - педаль
В комплект поставки входят: машина в сборе; измерительная скоба;
запасные части и принадлежности по ведомости ЗИП; комплект эксплуатационной документации.
