Машина сварочная типа МСС-1902
Общие сведения
Машина типа МСС-1902 предназначена для контактной стыковой сварки проволок из черных и цветных металлов диаметром от 3 до 12 мм (в первую очередь для обслуживания непрерывности волочения).
Структура условного обозначения
МСС-1902УХЛ4:
М - машина контактная;
С - стыковая;
С - для сварки сопротивлением;
19 - наибольший вторичный ток, кА;
02 - номер модификации машины;
УХЛ4* - климатическое исполнение и категория размещения
по ГОСТ 15150-69 и ГОСТ 15543.1-89.
* Машина может быть изготовлена в исполнении О4.
Условия эксплуатации
В закрытых помещениях.
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от 1 до 35°С.
Относительная влажность воздуха не более 80% при температуре 25°С.
Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию и снижающих параметры в недопустимых пределах.
Требования техники безопасности по ГОСТ 297-80.
Запыленность воздуха рабочей зоны машины по ГОСТ 12.1.005-88.
Машина соответствует требованиям ТУ 16-88 ИЕАЦ.683272.002 ТУ.
Нормативно-технический документ
ТУ 16-88 ИЕАЦ.683272.002 ТУ
Технические характеристики
Номинальное напряжение однофазной питающей сети, В - 380 Частота питающей сети, Гц - 50 Наибольшая потребляемая мощность при КЗ, кВ·А - 57 Мощность при ПВ=50%, кВ·А - 4,8 Наибольший вторичный ток, кА - 19 Номинальный длительный вторичный ток, кА - 1,4 Диаметры свариваемых деталей из: стали - 3-12 алюминия - 4-12 меди - 3-10 Число ступеней регулирования - 8 Наибольшее усилие зажатия, кН, не менее - 4 Усилие осадки I пружина/II пружина, кН: минимальное - 0,06/0,03 номинальное - 0,63/0,25 максимальное - 1,00/0,40 Усилие страгивания подвижного зажима, кН, не более - 0,01 Наименьшее и наибольшее расстояния между токоведущими губками, мм - 2 и 40 Производительность при сварке минимального сечения (среднечасовая), сварок/ч - 37 Максимальная кратковременная производительность, сварок/ч - 220 Наибольшее значение осадки, мм, не менее - 15 Наибольший диаметр отрезаемой проволоки из меди на отрезном устройстве, мм - 10 Габаритные размеры, мм - 530x840x1370 Масса, кг - 175
Гарантийный срок - 1 год со дня ввода машины в эксплуатацию, но не позднее 6 мес со дня поступления на действующие и 9 мес - на строящиеся предприятия.
Конструкция и принцип действия
В верхней части сварного корпуса (рисунок) расположен сварочный трансформатор броневого типа с переключением ступеней, в правой нижней части - электромагнитный контактор.

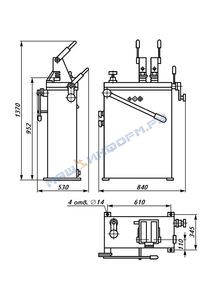

Общий вид, габаритные и установочные размеры машины типа МСС-1902
На передней стенке смонтированы: сигнальная лампочка, кнопки "Стоп" и "Отжиг", ножницы для обрезки торцов свариваемых деталей с ручным приводом.
С правой и левой сторон корпуса имеются двери, обеспечивающие доступ к регулировочным устройствам.
На верхней плите корпуса крепится неподвижный зажим эксцентрикового типа. Подвижный зажим установлен на каретке, движущейся на шариковых направляющих. Зажимы ручные с поступательным перемещением подвижных губок. Зона сварки закрывается откидывающимся защитным кожухом. Взвод пружины привода осадки обеспечивается поворотом рычага с кривошипом до упора.
В машине обеспечена автокомпенсация электромагнитных сил вторичного контура.
Концы деталей, зажатые в зажимах, сжимаются пружинным приводом осадки с ручным взводом, нагреваются сварочным током и свариваются в процессе совместного деформирования. Команда на отключение тока и окончание сварки выдается концевым выключателем.
В комплект поставки входят: машина, комплект запасных и сменных частей по ведомости ЗИП, паспорт машины.
