Машина для контактной стыковой сварки оплавлением типа МСО-201УХЛ4
Общие сведения
Машина типа МСО-201 УХЛ4 предназначена для контактной стыковой сварки непрерывным оплавлением и оплавлением с предварительным подогревом деталей компактного сечения из низкоуглеродистой стали площадью 120-1400 мм2, а также заготовок инструмента и заготовок строительных конструкций из низколегированной стали, включая арматуру железобетона II и III классов диаметром до 32 мм включительно.
Структура условного обозначения
МСО-201 УХЛ4:
М - машина контактная;
С - стыковая;
О - для сварки оплавлением;
2 - усилие осадки, десятки КН;
01 - номер модификации машины;
УХЛ4 - вид климатического исполнения по ГОСТ 15150-69 и ГОСТ
15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающей среды от 5 до 40°С.
Относительная влажность воздуха: среднемесячное значение при температуре 20°С - до 65%, верхнее значение при температуре 25°С - до 80%.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная водяными парами и токопроводящей пылью.
Требования техники безопасности по ГОСТ 12.2.007.8-75.
Машина соответствует требованиям ТУ 16-683. 023-85.
Нормативно-технический документ
ТУ 16-683.023-85
Технические характеристики
Напряжение однофазной питающей сети, В - 380
Частота питающей сети, Гц - 50
Наибольший вторичный ток, А - 45000
Номинальный длительный вторичный ток, А - 8000
Усилие осадки, даН: номинальное - 2000
наименьшее - 500
наибольшее - 2500
Номинальное усилие зажатия, даН - 4000
Наибольшая мощность при коротком замыкании, кВ·А - 310
Наибольшая длительная мощность, кВ·А - 43
Число ступеней регулирования вторичного напряжения - 8
Вторичное напряжение холостого хода, В: наибольшее - 6,7
наименьшее - 3,4
Ход подвижной плиты, мм - 25
Наибольшая скорость осадки, мм/с - 40
Скорость оплавления, мм/с: наименьшая - 0,5
наибольшая - 5,0
Диапазон свариваемых сечений, мм2: из низкоуглеродистой стали - 120-1400
из легированной стали - 120-500
из арматуры II и III классов - 120-800
Номинальный диаметр свариваемых деталей из низкоуглеродистой стали, мм - 35
Длительная производительность при сварке стержней номинального диаметра, сварок/ч - 120
Максимальная кратковременная производительность при сварке стержней номинального диаметра, сварок/ч - 160
Длительная производительность при сварке стержней сечением 320 мм2, сварок/ч - 140
Расчетный расход охлаждающей воды, л/ч - 300
Габаритные размеры, мм - 2600x1800x1600
Масса, кг - 720
Гарантийный срок - 1 год со дня ввода машины в эксплуатацию, но не позднее 6 мес со дня поступления на действующие предприятия и 9 мес - на строящиеся предприятия.
Конструкция и принцип действия

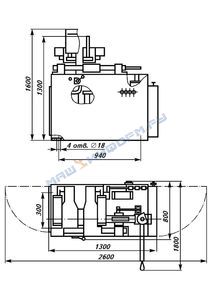

Машина (рисунок) состоит из корпуса, подвижного и неподвижного зажимов, приводов оплавления и осадки, системы охлаждения, электрического и пневматического устройств.
Машина для контактной стыковой сварки оплавлением
типа МСО-201 УХЛ4
Корпус машины каркасный, сваренный из профильных швеллеров и уголков, закрываемый с боков щитами. Внутри корпуса встроены сварочный трансформатор, залитый эпоксидным компаундом, электромагнитный контактор, панель с элементами электрической системы, пневмоцилиндр осадки и система охлаждения.
Неподвижный зажим электрически изолирован от корпуса. Справа от него помещен подвижный зажим, закрепленный на направляющей штанге эксцентрового типа, концы которой находятся в подшипниках качения. Зажимы снабжены пневмоцилиндрами для зажатия через эксцентрик свариваемых заготовок при работе. Зажатие заготовок производится оператором пневмораспределителем кранового типа.
Привод предварительного подогрева и оплавления ручного действия рычажный с эксцентриком.
Привод осадки пневматический, автоматически включаемый от микропереключателя при оплавлении по ходу подвижного зажима. Выключение сварочного тока (отключение контактора) при осадке осуществляется от микропереключателя по пути осадки.
После зажатия деталей и включения сварочного контактора оператор, воздействуя на рычаг, производит подогрев и оплавление свариваемых деталей.
В комплект поставки входят: машина сварочная, запасные и сменные части по ведомости ЗИП, эксплуатационная документация.
