Светильник типоисполнения ЖСП30-400-001.У5 "REFUX"
Общие сведения
Светильник предназначен для освещения растений в вегетационно-климатических сооружениях, для нужд народного хозяйства.
Светильник рассчитан на работу в сети переменного тока с номинальным напряжением 220 В частотой 50 Гц.
Структура условного обозначения
ЖСП30-400-001.У5:
Ж - с натриевой лампой типа ДНаТ;
С - подвесной;
П - для промышленных и производственных зданий;
30 - номер серии;
400 - номинальная мощность лампы, Вт;
001 - номер модификации;
У5 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Температура окружающего воздуха от минус 5 до 35°С.
Относительная влажность воздуха 80% при температуре 20°С.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Степень защиты IР53 по ГОСТ 14254-96.
Рабочее положение - горизонтальное с креплением за скобы подвеса.
Время зажигания ламп при нормальных климатических условиях составляет не более 5 с.
Повторное зажигание ламп должно производиться не ранее чем через 3 мин после отключения.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.13-88.
Светильники соответствуют требованиям ГОСТ 17677-82, ТУ 16-545.443-83, конструкторской документации ИЖЯН 676145.107. ГОСТ 17677-82,ТУ 16.545.443-83,ИЖЯН.676145.107
Технические характеристики
Номинальное напряжение сети, В - 220
Частота сети, Гц - 50
Потребляемый ток, А, не более - 2,4
Класс по светораспределению согласно ГОСТ 17677-82 - П
Тип кривой силы света по ГОСТ 17677-82 - Ш
Номинальный световой поток, лм - 50
Освещенность, клк - 4-6
Сила света, кд, не менее: J0 - 9498
J30 - 23 354*
КПД, %, не менее - 90
соs j, не менее - 0,85
Число светильников на 5000 м2, шт. - 880
Удельная мощность установки, Вт/м2 - 70,4
Высота подвеса, м - 2-2,5
Источник света РФЛК 675600.001-96 ТУ: тип - RЕFLUХ (ДНаЗ) 400
номинальная мощность, Вт - 400
Тип пускорегулирующего аппарата (встроенного) - 1И400ДНаТ
Габаритные размеры LxВxН, мм, не более - 570x160x190
Расстояние между скобами подвеса L1, мм - 130
Масса, кг, не более: с лампой - 9
без лампы - 8,7
Гарантийный срок светильника, лет: со дня ввода в эксплуатацию, не менее - 1,5
со дня отгрузки, не более - 2,5
Срок службы, лет - 10
Срок сохраняемости в упаковке, лет - 1
* Сила света, кд, не менее при J65.
Технические характеристики лампы приведены в инструкции по эксплуатации лампы и в промышленном каталоге 09.55.03-99.

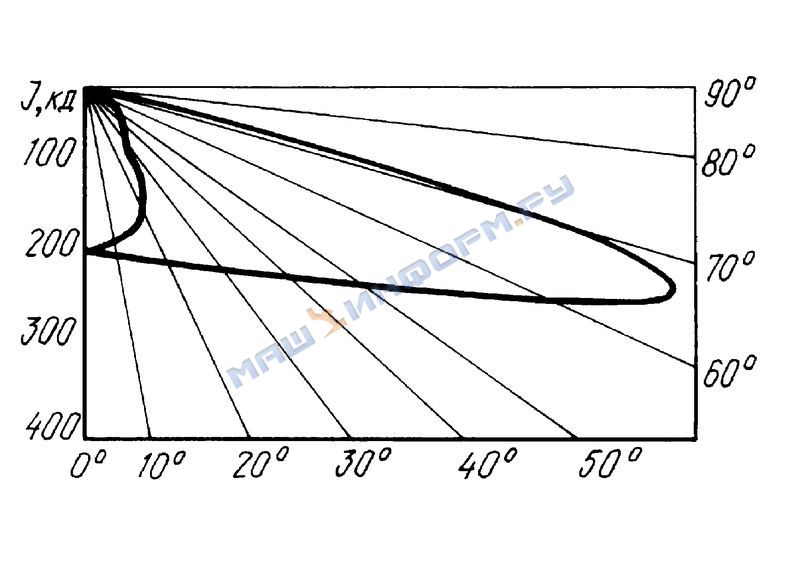

Кривые силы света приведены на рис. 1.
Светильник состоит из следующих основных узлов и деталей: защитного кожуха, кожуха, дросселя, конденсаторов (по согласованию с заказчиком допускается выпускать светильники без конденсаторов), блока зажигающего устройства, клеммной панели, ниппеля, лампы, патрона, скоб подвеса, крышки.
Светильник подключается к сети с помощью кабеля КГ 2x2,5+1x1,5 ТУ 16 К73.5-88 или другого кабеля с наружным диаметром от 8 до 14 мм.
Габаритные размеры светильника представлены на рис. 2, электрическая принципиальная схема - на рис. 3.

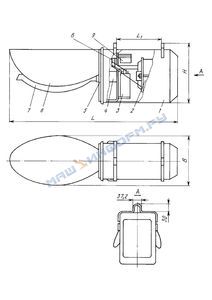

Габаритные размеры светильника:
1 - кожух;
2 - дроссель;
3 - конденсатор;
4 - патрон;
5 - крышка;
6 - лампа;
7 - защитный кожух;
8 - клеммная панель;
9 - блок зажигающего устройства

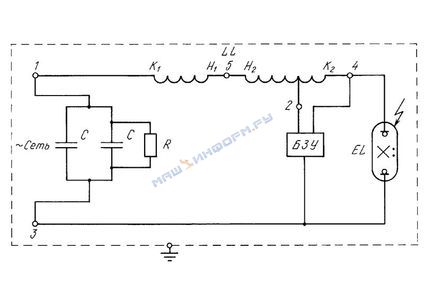

Электрическая принципиальная схема светильника:
C - конденсаторы;
R - резистор;
LL - балластный дроссель;
EL - лампа;
БЗУ - блок зажигающего устройства
В комплект поставки входят: светильник, защитный кожух, лампа, паспорт - 1 экз. на 25 светильников.
