Светильник типоисполнения ССП10-250-010.У5
Общие сведения
Светильник предназначен для обогрева инфракрасными лучами молодняка животных и птиц в помещениях сельскохозяйственного назначения и фермерских хозяйствах. При высоте подвеса 0,5 м над обогреваемым объектом на площади 1,2 м2 температура окружающего воздуха повышается до 10°С.
Светильник рассчитан на включение в сеть переменного тока частотой 50 Гц с номинальным напряжением 220 В.
Структура условного обозначения
ССП10-250-010.У5:
С - лампа-светильник (зеркальная);
С - подвесной;
П - для промышленных и производственных зданий;
10 - номер серии;
250 - номинальная мощность ламп, Вт;
010 - номер модификации;
У5 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Группа условий эксплуатации в части воздействия механических факторов М1 по ГОСТ 17516.1-90.
Степень защиты IР22 по ГОСТ 14254-96.
Рабочее положение - вертикальное.
Класс защиты от поражения электрическим током II по ГОСТ 12.2.007.0-75.
Требования техники безопасности по ГОСТ 12.2.007.13-88.
Светильник соответствует требованиям ТУ 3461-006-05014352-96.
Нормативно-технический документ
ТУ 3461.006.05014352-96
Технические характеристики
Номинальное напряжение сети, В - 220 Частота сети, Гц - 50 Класс по светораспределению согласно ГОСТ 17677-82 - Г КПД, %, не менее - 80 Источник света: тип - ИКЗК 220-250 номинальная мощность, Вт - 250 Габаритные размеры, мм, не более: длина L - 207 диаметр D - 193 высота Н - 293 Масса, кг, не более - 1,3 Срок службы (без учета срока службы лампы), лет, не менее - 10 Гарантийный срок, лет: со дня ввода в эксплуатацию - 1,5 со дня отгрузки, не более - 2,5
Конструкция и принцип действия
Светильник состоит из герметичного корпуса, механически соединенного с отражателем. В отражателе размещена лампа, защищенная стальной решеткой. Подвеска производится за скобу подвеса.

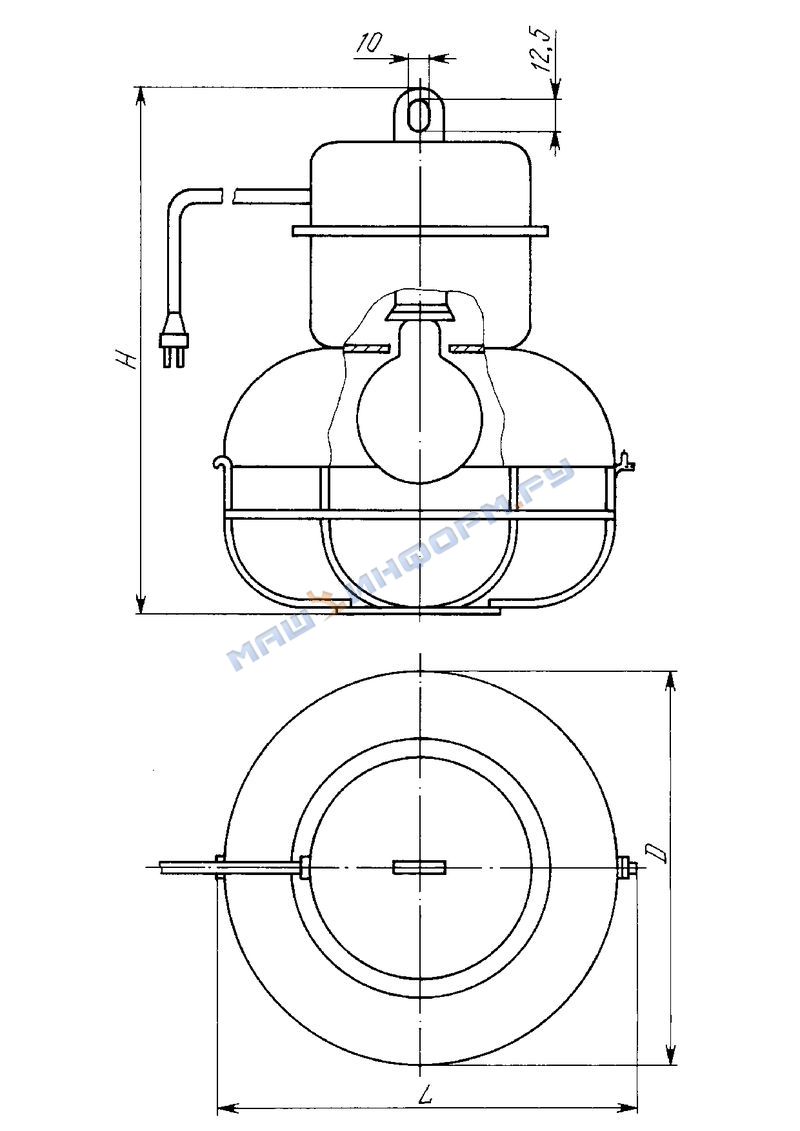

Габаритные размеры светильника представлены на рисунке.
Габаритные размеры светильника
В комплект поставки входят: светильник; лампа - 2 шт.; паспорт и упаковка (комплект).
