Светильник типоисполнения ГСП30-2000-001.У5
Общие сведения
Светильник предназначен для освещения растений в вегетационно-климатических сооружениях, а также для освещения производственных помещений.
Светильник рассчитан на работу в сети переменного тока частотой 50 Гц с номинальным напряжением 380 В.
Структура условного обозначения
ГСП30-2000-001.У5:
Г - ртутные лампы типа ДРИ;
С - подвесной;
П - для промышленных и производственных зданий;
30 - номер серии;
2000 - номинальная мощность лампы, Вт;
001 - номер модификации;
У5 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Температура окружающего воздуха от минус 5 до 35°С.
Относительная влажность воздуха 95% при температуре 25°С.
Степень защиты IР23 по ГОСТ 14254-96.
Рабочее положение - горизонтальное с креплением за узел подвеса.
Лампа должна зажигаться при напряжении питания не более 342 В за время не более 1 мин с момента подачи напряжения.
Время повторного зажигания ламп должно быть не более 1 мин с момента повторной подачи напряжения; не рекомендуется подавать напряжение на лампу ранее, чем через 20 мин после ее отключения.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.13-88.
Светильники соответствуют требованиям ГОСТ 17677-82, ТУ 16-545.435-83.
Нормативно-технический документ
ТУ 16.545.435-83
Номинальное напряжение сети, В - 380
Частота сети, Гц - 50
Класс по светораспределению согласно ГОСТ 17677-82 - П
Тип кривой силы света по ГОСТ 17677-82 - Л
Сила света под светильником при высоте подвеса 2 м, кд, не менее - 29 000
соs j, не менее - 0,53
КПД, %, не менее - 70
Источник света по ТУ 16-545.326-80: тип - ДРИ2000-6
номинальная мощность, Вт - 2000
Тип пускорегулирующего аппарата #47
ТУ 16-545.631-81 - 1И2000Н51-005.УХЛ1
Габаритные размеры LxВxН, мм, не более - 594x434x404
Расстояние между скобами подвеса L1, мм - 543
Масса, кг, не более: светильника - 27,4
осветительной арматуры - 2,8
Гарантийный срок светильника, лет: со дня ввода в эксплуатацию, не менее - 1,5
со дня отгрузки, не более - 2,5
Срок службы, лет - 10
Срок сохраняемости в упаковке, лет - 1

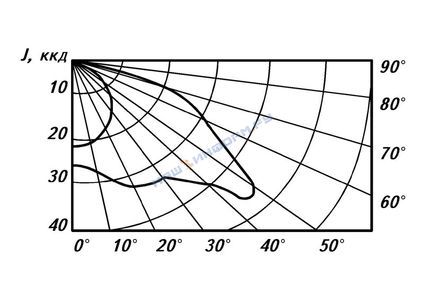

Кривые силы света представлены на рис. 1.
Кривые силы света светильника
Светильники состоят из следующих основных узлов и деталей: осветительной арматуры, независимого пускорегулирующего аппарата и лампы.
Осветительная арматура включает в себя отражатель, крышку, стягивающие шпильки, патрон, поддержку лампы, уплотняющий ниппель для ввода кабелей, узел подвеса, винтовой защитный зажим заземления.
Осветительная арматура подключается к пускорегулирующему аппарату (ПРА) и ПРА к сети с помощью кабеля КГ 2x2,5+1x1,5 (ТУ 16 К73.05-88) или другого кабеля с наружным диаметром от 8 до 14 мм. Для обеспечения надежного зажигания ламп длина кабеля, соединяющего осветительную арматуру и ПРА, должна быть не более 2,5 м.
Рекомендации по схемам размещения блочной полусекции в теплице размером 36x6,4 м:
светильники расположить в 1 ряд;
рекомендуемая высота подвеса от 2 до 2,5 м, оптимальная - 2 м;
рекомендуемое число светильников - 12 шт. на 250 м2, при этом средняя освещенность составит 6 клк, удельная мощность светотехнической установки - 96 Вт/м2.
Габаритные размеры светильника представлены на рис. 2, электрическая схема подключения - на рис. 3.

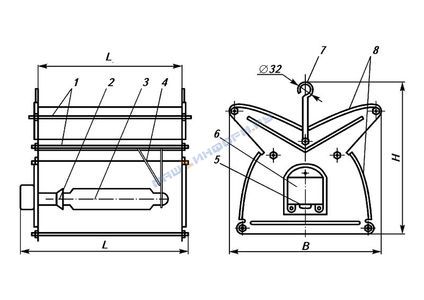

Общий вид и габаритные размеры светильника:
1 - стягивающие шпильки;
2 - патрон;
3 - лампа;
4 - поддержка ламп;
5 - ниппель для ввода кабеля;
6 - крышка;
7 - узел подвеса;
8 - отражатель

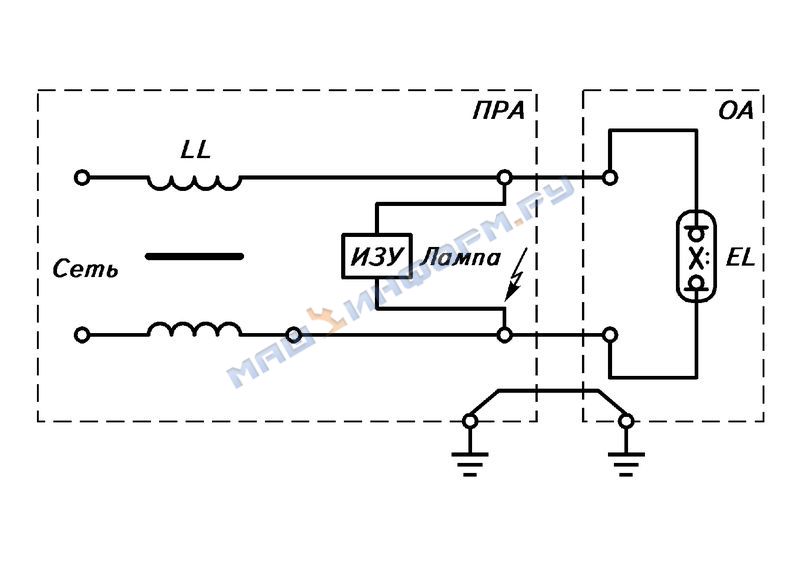

Электрическая схема подключения светильника:
LL - балластный дроссель;
EL - лампа;
ИЗУ - импульсное зажигающее устройство;
ПРА - пускорегулирующий аппарат;
ОА - осветительная арматура
В комплект поставки входят: осветительная арматура, ПРА, паспорт на светильник - 1 экз. на 25 светильников, паспорт на ПРА (в упаковке ПРА) - 1 экз. на 20 аппаратов.
Примечание. Лампа светильника поставляется по отдельному договору.
