Облучатель "Вира" серии ССП06-250-001 У3, 5
Общие сведения
Облучатель "Вира" типа ССП06-250-001 У3,5 предназначен для обогрева молодняка сельскохозяйственных животных и птицы инфракрасными лучами в сельскохозяйственном производстве и личном подсобном хозяйстве и рассчитан для работы с лампой накаливания инфракрасной зеркальной мощностью 250 Вт в сети переменного тока с номинальным напряжением 220 В частотой 50 Гц.
Структура условного обозначения
ССП06-250-001 У3,5:
С - лампа-светильник;
С - подвесная;
П - для промышленных предприятий;
06 - номер серии;
250 - мощность лампы, Вт;
001 - номер модификации;
У3, 5 - климатическое исполнение (У) и категория размещения (3,5)
по ГОСТ 15150-69.
Условия эксплуатации
Номинальное значение климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89;
Группа условий эксплуатации М1 по ГОСТ 17516.1-90.
Требования по технике безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.13-88;
Класс защиты от поражения электрическим током II по ГОСТ 12.2.007.0-75.
Исполнение химостойкое Х3 по ГОСТ 24682-81.
Хранение в закрытых сухих проветриваемых помещениях при температуре воздуха от минус 50 до 40°С, влажности до 98% при 25°С.
Облучатель соответствует требованиям ТУ 16-89 ИПАФ 676125.006 ТУ.
Нормативно-технический документ
ТУ 16-89 ИПАФ 676125.006 ТУ
Технические характеристики
Класс светораспределения по ГОСТ 17677-82 - П Защитный угол, град, не менее - 15 Мощность лампы, Вт - 250 Тип лампы по ГОСТ 13874-76 - ИК3К215-225-250 Тип патрона по ТУ 16-545.312-80 - Е27ЦКБ-064 Х12 КПД,%, не менее - 85 Масса, кг (с лампой) - 1,5
Примечание: Габаритные размеры приведены на рис. 1.
Общий вид и габаритные размеры облучателя "Вира" типа ССП06-250-001 У3,5
1 - корпус;
2 - патрон;
3 - козырек;
4 - колпак;
5 - сетка защитная;
6 - лампа;
7 - винт;
8,9 - прокладки;
10 - гайка;
11 - узел подвеса;
12 - шнур
Гарантийный срок эксплуатации - 1,5 года со дня продажи через розничную торговую сеть при условии соблюдения потребителем условий эксплуатации, транспортирования и хранения.
Облучатель "Вира" типа ССП06-250-001 (рис. 1) состоит из арматуры, защитного колпака, выполненного из полипропилена, металлического козырька, металлической сетки, предохраняющей лампу от механических повреждений, регулируемого подвеса, позволяющего менять тепловой режим, и лампы.
Пластмассовый колпак жестко крепится к лапкам козырька тремя винтами с шайбами. Сетка крепится к колпаку с помощью винта и откидывается при замене лампы и ее чистке.
Арматура (рис. 2) состоит из пластмассового корпуса, внутри которого расположен фарфоровый патрон. Внутренний монтаж выполнен термостойкими проводами сечением не менее 0,5 мм2. Для уплотнения арматуры со стороны цоколя лампы служит прокладка. Металлический козырек крепится к корпусу байонетно винтами с шайбами.

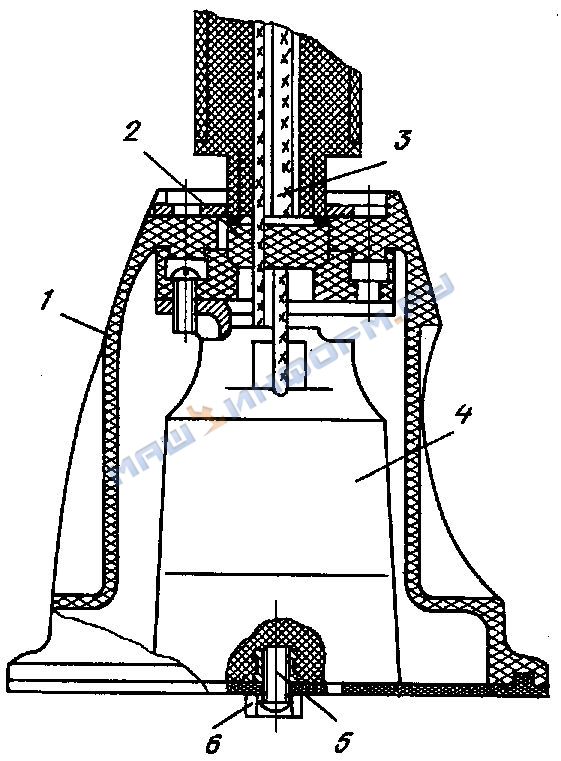

Арматура облучателя "Вира" типа ССП06-250-001 У3,5
1 - корпус;
2 - прокладка;
3 - провод термостойкий;
4 - патрон;
5 - винт;
6 - шайба
Для удобства подключения к сети облучатель снабжен сетевым шнуром ПРС-ВП2ХО, 75-16-6 длиной не менее 5 м, с опрессованной вилкой.
В комплект поставки входят: облучатель поставляется отдельными легкосъемными частями: арматура с регулируемым подвесом, козырек, колпак, сетка, прокладки, винт М4x14, винт М4x28 (2 шт.), лампа, паспорт.
