Облучатель видимой области спектра ВОД11
Общие сведения
Облучатель видимой области спектра для лечения желтухи новорожденных предназначен для фототерапии гипербилирубинемии новорожденных в родильных домах, преимущественно с отделениями для недоношенных детей.
Облучатель предназначен для работы в сети переменного тока с номинальным напряжением 220 В частотой 50 Гц. ВОД11:
В - видимая;
О - область спектра;
Д - для лечения желтухи новорожденных;
11 - порядковый заводской номер.
Условия эксплуатации
Климатическое исполнение УХЛ, О и категория размещения 4.2 по ГОСТ Р 50444-92Е.
Температура окружающего воздуха от 10 до 35°С.
Относительная влажность воздуха 80% при температуре 24°С.
Класс защиты от поражения электрическим током I по ГОСТ Р 50267.0-92.
Требования техники безопасности по ГОСТ Р 50267.0-92, ГОСТ Р 50444-92.
Облучатель соответствует требованиям ТУ 64-1-3801-84.
Нормативно-технический документ
ТУ 64.1.3801-84
Технические характеристики
Номинальное напряжение сети, В - 220 (+5%-10%) Частота сети, Гц - 50 Потребляемая мощность, В·А, не более - 200 Максимильная облученность в эффективном спектральном диапазоне, Вт/м2, не менее - 8 Эффективный спектральный диапазон, нм - 400-500 Источник излучения: тип: для фототерапии по ТУ 16-545.412-82 - ЛГ20 для наблюдения по ГОСТ 6825-74 - ЛБ20 номинальная мощность, Вт - 20 число ламп: - 20 для фототерапии - 4 для наблюдения - 2 Рабочее расстояние от защитного стекла до пациента, см - 35 Габаритные размеры, мм, не более - 1540x805x755 Масса, кг, не более - 40 Средний срок службы, лет, не менее - 5
Конструкция и принцип действия
Облучатель состоит из светооптической системы, демпферного устройства и стойки на двух опорах.
Работа облучателя заключается в обеспечении необходимого уровня облученности на теле ребенка для фототерапии гипербилирубинемии.
Пучок излучения формируется светооптической системой. Она включает в себя четыре голубые лампы ЛГ20, спектр излучения которых находится в области 400-500 нм; две лампы ЛБ20, отражателем которых является внутренняя поверхность корпуса светооптической системы;
защитное стекло, перекрывающее выходное отверстие светооптической системы.
Все шесть ламп расположены параллельно, в одной плоскости, причем белые лампы занимают крайние положения. Четыре голубые лампы обеспечивают фототерапию новорожденных. С целью регулировки величины облученности они включаются группами (по две лампы в каждой) с помощью двух выключателей синего цвета. Выключателем белого цвета включаются две белые лампы, предназначенные для освещения ребенка при осмотре. Указанные выключатели вместе с сетевым выключателем красного цвета смонтированы на передней панели корпуса светооптической системы. Для облегчения теплового режима ламп на верхней поверхности корпуса светооптической системы предусмотрены жалюзи.
Эксплуатация облучателя с инкубаторами разных типов, отличающихся по высоте, возможна благодаря демпферному устройству. Оно обеспечивает поступательное перемещение светооптической системы по высоте и фиксацию ее в любой точке диапазона перемещений. Дополнительная жесткая фиксация в выбранной точке осуществляется с помощью одного из маховиков.
Конструктивно демпферное устройство выполнено в виде двух пружин растяжения с элементами крепления и регулировки величины их усилия. Обоймы, в которых находятся пружины, жестко соединены с верхней частью стойки и являются ручками, с помощью которых осуществляется транспортирование облучателя. Демпферное устройство соединено с вилкой, несущей светооптическую систему, тягами.
Помимо перемещения по высоте светооптическая система имеет возможность поворота вокруг горизонтальной оси с помощью одной из ручек, облегчая техническое обслуживание, смену ламп и стартеров.
Лампы включаются в сеть по стартерной схеме. Элементы электрической схемы (компенсирующие и помехоподавляющие конденсаторы, пускорегулирующие аппараты, предохранители и разрядный резистор) скомпанованы в корпусе светооптической системы.
Общий вид облучателя представлен на рис. 1, электрическая принципиальная схема - на рис. 2.
Общий вид облучателя:
1 - светооптическая система;
2 - жалюзи;
3 - передняя панель;
4 - выключатели;
5 - защитное стекло;
6 - ручка;
7 - вилка;
8 - маховик;
9 - демпферное устройство;
10 - стойка;
11 - опоры

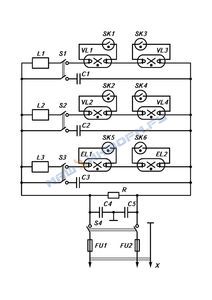

Электрическая принципиальная схема облучателя:
C1-C3 - компенсирующие конденсаторы;
C4, C5 - помехоподавляющие конденсаторы;
EL1, EL2 - лампы типа ЛБ20;
FU1, FU2 - предохранители;
L1-L3 - балластные дроссели;
S1-S4 - выключатели;
SK1-SK6 - стартеры;
VL1-VL4 - лампы типа ЛГ20;
R - сопротивление;
X - вилка
В комплект поставки входят изделия и документы, перечисленные в таблице.
