Облучатель ультрафиолетовый для групповых локализованных облучений типа УГН1
Общие сведения
Облучатель предназначен для групповых локализованных ультрафиолетовых облучений верхних дыхательных путей (полостей носа, носоглотки, миндалин) и полости уха в физиотерапевтических кабинетах лечебных учреждений.
Облучатель предназначен для работы в сети переменного тока с номинальным напряжением 220 В частотой 50 Гц. УГН1:
У - ультрафиолетовый;
Г - для групповых локализованных облучений;
Н - настольный;
1 - исполнение.
Условия эксплуатации
Климатическое исполнение УХЛ и категория размещения 4.2 по ГОСТ 15150-69.
Класс защиты от поражения электрическим током I тип В по ГОСТ Р 50267.0-92.
Требования техники безопасности по ГОСТ Р 50267.0-92, ГОСТ Р 50444-92, ГОСТ 23511-79.
Облучатель соответствует требованиям ТУ 25-2014.002-88.
Нормативно-технический документ
ТУ 25.2014.002-88
Технические характеристики
Номинальное напряжение сети, В - 220 Частота сети, Гц - 50 Потребляемая мощность, В·А, не более - 1000 Облученность в выходном отверстии тубуса для рта при горизонтальном положении тубуса и полностью выдвинутом переходнике, Вт/м2 - 40+10 Расстояние до облучаемой поверхности, м - 1 Источник излучения: тип - ДРТ240 номинальная мощность, Вт - 240 диапазон длины волн излучения, нм - 240-320 Длительность пускового режима лампы, мин, не более - 15 Масса, кг, не более - 11 Средний срок службы, лет, не менее - 5
Конструкция и принцип действия
Облучатель состоит из трех основных узлов: основания, кожуха и крышки.
На основании расположено пускорегулирующее устройство и панель, на которой находятся выключатель, световой индикатор наличия электропитания и кнопка пуска.
Под кожухом на кронштейне укреплен источник излучения - ртутно-кварцевая лампа, излучающая ультрафиолетовые лучи широкого диапазона. Крышка закрывает кожух и обеспечивает доступ к источнику излучения.
К кожуху крепятся шарниры с переходниками для отвода ультрафиолетовых лучей в требуемом направлении. Переходники закрыты колпачками, которые при процедурах заменяются съемными тубусами различного назначения (для рта, носа, миндалин), которые концентрируют поток ультрафиолетовых лучей и обеспечивают определенную площадь облучения.
Для удобства пользования облучателем имеются индивидуальные зеркала, которые позволяют наблюдать за направлением потока лучей и помогают пациенту правильно установить тубусы.
Кронштейны предназначены для подвески разделительных тканевых шторок, которые разделяют зону на четыре сектора, что удобно для пациентов.
При включении облучателя в сеть должны загореться световой индикатор и лампа ДРТ. Через 15 мин горения лампа должна выйти на рабочий режим и выдавать ровное излучение.
Общий вид и габаритные размеры облучателя представлены на рис. 1, электрическая принципиальная схема - на рис. 2.
Общий вид и габаритные размеры облучателя:
1 - основание;
2 - панель;
3 - световой индикатор;
4 - кожух;
5 - переходник, рукоятка;
6 - колпачок;
7 - шторка;
8 - зеркало;
9 - кронштейн;
10 - крышка;
11 - тубус;
12 - кнопка пуска;
13 - выключатель

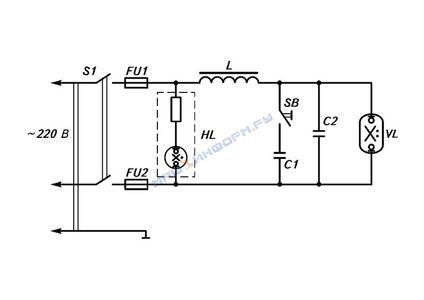

Электрическая принципиальная схема облучателя:
C1, C2 - конденсаторы;
FU1, FU2 - предохранители;
HL - индикатор;
L - дроссель;
S1 - выключатель;
SB - кнопка;
VL - лампа
В комплект поставки входят: облучатель в собранном виде (без лампы, тубусов, кронштейнов, шторок), лампа, тубус для рта - 4 шт., тубус для носа - 4 шт., тубус для миндалин - 4 шт., кронштейны для крепления шторок - 4 шт., шторки - 4 шт., руководство по эксплуатации, запасные части: плавкие вставки - 2 шт.
Примечание. Возможна поставка облучателя со вставленной лампой.
