Облучатель типоисполнения ССП09-250-001 У2
Общие сведения
Облучатель предназначен для обогрева инфракрасными лучами молодняка животных и птиц в помещениях сельскохозяйственного назначения и фермерских хозяйствах.
Облучатель рассчитан на включение в сеть переменного тока частотой 50 Гц с номинальным напряжением 220 В.
Структура условного обозначения
ССП09-250-001 У2:
С - лампа-светильник (зеркальная);
С - подвесной;
П - для промышленных и производственных зданий;
09 - номер серии;
250 - номинальная мощность ламп, Вт;
001 - номер модификации;
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Степень защиты 5'2 по ГОСТ 17677-82.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.13-88.
Облучатель соответствует требованиям ГОСТ 8607-82. ГОСТ 8607-82
Технические характеристики
Номинальное напряжение сети, В - 220 Частота сети, Гц - 50 Мощность, Вт - До 250 КПД, %, не менее - 85 Источник света: тип по ТУ 16-92 ИНЮШ.675000.001 ТУ - ИКЗК 215-225-250; ИКЗС 215-225-250 номинальная мощность, Вт - 250 Габаритные размеры DxН, мм, не более - 228x300 Масса, кг, не более - 0,7 Срок службы (без учета срока службы лампы), лет, не менее - 10
Гарантийный срок - 18 мес. со дня продажи при соблюдении потребителем условий транспортирования, хранения и эксплуатации.
Срок хранения - 12 мес.
Конструкция и принцип действия
Облучатель состоит из следующих основных частей: подвески, корпуса, отражателя, решетки.
Отражатель предназначен для защиты лампы от механических повреждений, решетка предотвращает выпадение колбы лампы при отрыве ее от цоколя.
Сетевые провода вводятся через верхнее отверстие в корпусе и отверстие в резиновой прокладке в горловине корпуса.

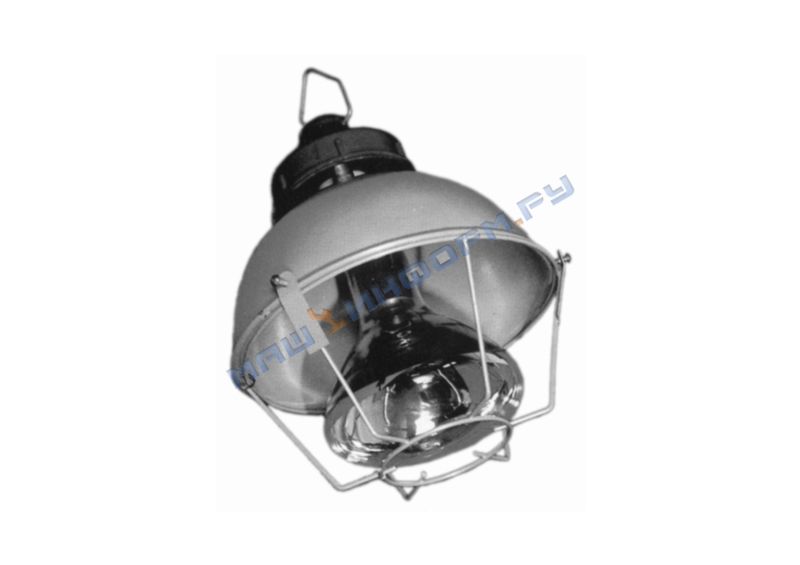

Внешний вид облучателя представлен на рис. 1, общий вид и габаритные размеры приведены на рис. 2.

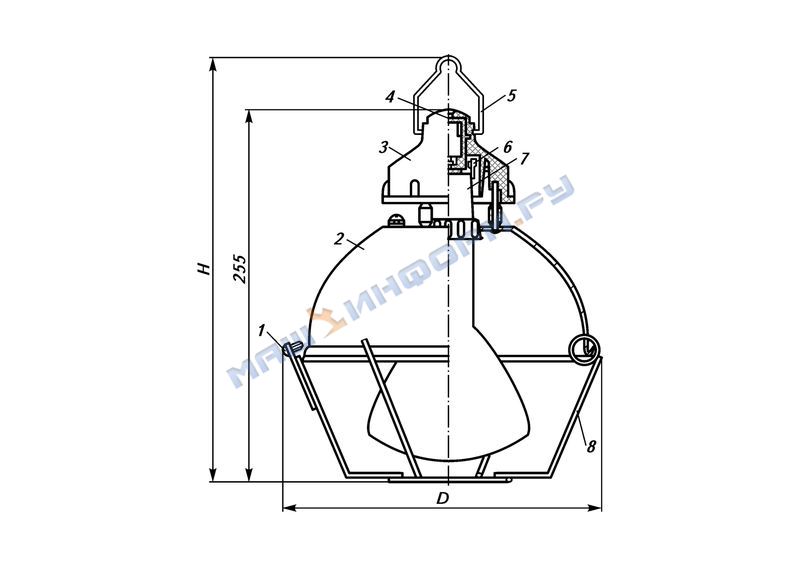

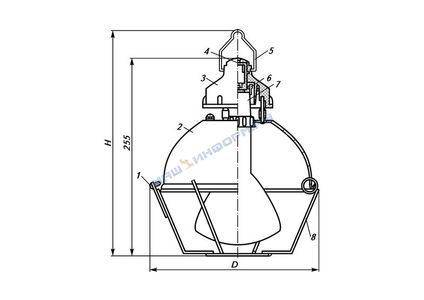

Общий вид и габаритные размеры облучателя:
1 - винт;
2 - отражатель;
3 - корпус;
4 - прокладка;
5 - подвеска;
6 - контакт;
7 - патрон;
8 - решетка
В комплект поставки входят: облучатель, техническое описание - 1 экз. на 25 изделий, но не менее 1 экз. на каждое грузовое место.
