Облучатель тепличный "Фотос-4" типа ОГС01-2000-002 У5
Общие сведения
Облучатель тепличный "Фотос-4" типа ОГС01-2000-002 У5 предназначен для облучения растений при их выращивании в защищенном грунте и рассчитан на работу с лампой типа ДРИ2000-6 мощностью 2000 Вт в трехфазной системе переменного тока с глухозаземленной нейтралью, с номинальным линейным напряжением 380 В частотой 50 Гц.
Структура условного обозначения
ОГС01-2000-002 У5:
О - облучатель;
Г - лампа ртутная;
С - подвесной;
01 - номер серии;
2000 - мощность лампы, Вт;
002 - номер модификации (с зеркальным отражателем);
У5 - климатическое исполнение (У) и категория размещения (5)
по ГОСТ 15150-69.
Условия эксплуатации
Номинальное значение климатических факторов по ГОСТ 15150-69.
Группа условий эксплуатации М1 по ГОСТ 17516.1-90.
Требования по технике безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.13-88;
Стойкость к воздействию специальных сред (40%-ный раствор формалина) по ГОСТ 24882-82.
Облучатель соответствует требованиям ТУ 16-545.383-82.
Нормативно-технический документ
ТУ 16.545.383-82
Технические характеристики
Класс светораспределения по ГОСТ 17677-82 - П
Тип кривой силы света по ГОСТ 17677-82: в поперечной плоскости - Ш
в продольной плоскости - Д
Степень защиты по ГОСТ 17677-82 - 53
КПД, %, не менее - 80
Соs j, не менее - 0,92*
Потребляемая мощность, Вт - 2250
Тип пускорегулирующего аппарата (ПРА) #47
ТУ 16-545.361-81 - IИ2000Н51-005 УХЛ1
Тип патрона по ТУ 16-87 ИМБШ.675743.003 ТУ - Е40ДК-001
Тип лампы по ТУ 16-545.326-80 - ДРИ2000-6
Масса, кг, не более: арматуры осветительной - 3,5
блока конденсаторов - 3,8
блока ПРА - 18,75
* При отсутствии блока конденсаторов коэффициент мощности равен коэффициенту мощности пускорегулирующего блока.
Примечание: Габаритные размеры указаны на рис. 1.

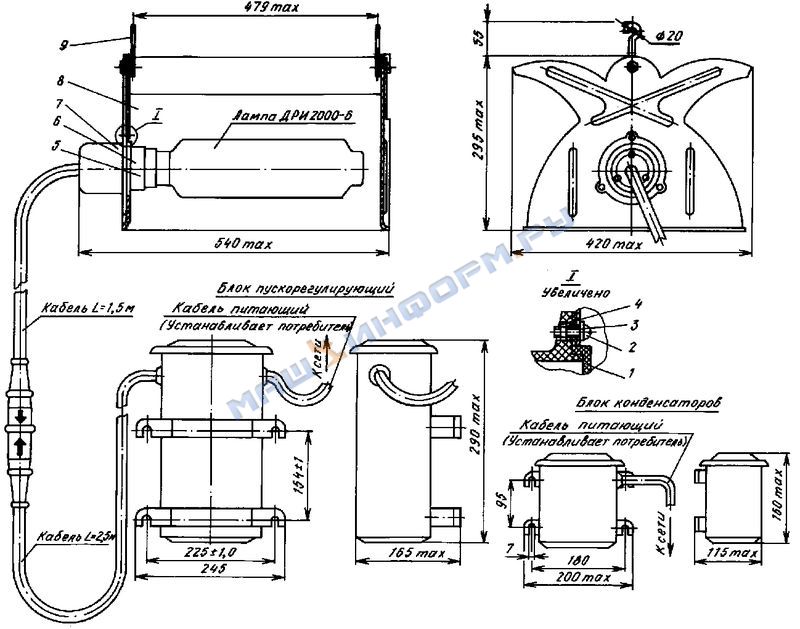

Конструкция и габаритные размеры облучателя тепличного "Фотос-4" типа ОГС01-2000-002 У5
1 - прокладка;
2 - винт;
3 - шайба;
4 - гайка;
5 - прокладка;
6 - патрон;
7 - корпус;
8 - отражатель;
9 - крючок
Гарантийный срок эксплуатации - 1,5 года со дня ввода в эксплуатацию при соблюдении потребителем правил эксплуатации, монтажа и хранения.
Облучатель "Фотос-4" типа ОГС01-2000-002 (рис. 1) состоит из трех основных частей: пускорегулирующего блока, блока конденсаторов, арматуры осветительной.
Пускорегулирующий блок состоит из аппарата пускорегулирующего и кабеля, армированного розеткой; блока конденсаторов и разрядных резисторов; арматура осветительная - из корпуса, отражателя и кабеля, армированного вилкой.
Внутри корпуса установлен патрон, служащий для закрепления лампы.
Прокладки предохраняют внутренние полости корпуса и патрона от проникновения пыли, и исключают возможность случайного прикосновения к токоведущим частям.
Ламподержатель служит для поддержания колбы лампы при нарушении соединения колбы с цоколем.
Для подвешивания осветительной арматуры служат крючки, а облучателя - крюки. ПРА размещается на расстоянии не более 4 м от облучателя и подключается к арматуре посредством гибкого кабеля с обрезиненным разъемом.
При размещении облучателей в ряд с расстоянием 2,5 м между рядами, с высотой подвеса 2 м над растениями обеспечивается уровень освещенности не менее 8,0 клк при неравномерности не более 10%.
Уровень освещенности рабочей поверхности может быть изменен посредством изменения высоты подвеса и расстояния между облучателями. В каждом конкретном случае схема размещения облучателей подбирается индивидуально, в соответствии с эпюрой освещенности, полученной экспериментально при выбранной высоте подвеса или с помощью специальной методики светотехнического расчета.
Электрические принципиальные схемы облучателя и блока конденсаторов представлены на рис. 2, 3.
Электрическая принципиальная схема облучателя тепличного "Фотос-4" типа ОГС01-2000-002 У5:
