Облучатель серии ЭСП01-30
Общие сведения
Облучатели серии ЭСП01-30 предназначены для ультрафиалетового облучения сельскохозяйственных животных и птиц, а также для общего освещения животноводческих помещений, если использовать их люминесцентными лампами мощностью 30 Вт по ГОСТ 6825-91 и рассчитаны для работы в сети переменного тока с номинальным напряжением 220 В частотой 50 Гц.
Структура условного обозначения
ЭСП01-30-Х У3.5:
Э - с эритемной лампой;
С - подвесной;
П - для промышленных зданий;
01 - номер серии;
30 - мощность лампы, Вт;
Х - номер модификации (001, 002, 003):
001 - установка на несущий трос Ж 4-7 мм;
002 - установка на горизонтальную поверхность;
003 - установка на стержень;
У3.5 - климатическое исполнение (У) и категория размещения (3.5)
по ГОСТ 15150-69.
Условия эксплуатации
Номинальное значение климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89 за исключением нижнего значения рабочей температуры, равной 5°С.
Группа условий эксплуатации М1 по ГОСТ 17516.1-90.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.13-88;
Допускается установка на сгораемые поверхности.
Облучатели соответствуют требованиям ТУ 16-676.148-86.
Нормативно-технический документ
ТУ 16.676.148-86
Технические характеристики
Класс светораспределения по ГОСТ 17677-82 - П Коэффициент использования потока излучения, %, не менее - 40 Защитный угол в поперечной плоскости, град, не менее - 15 КПД, %, не менее - 80 Тип патрона по ГОСТ 18396-88 - С13ЛКБ-02 У2, С13ЛБ-02 У2 Тип лампы по ТУ 16-535.274-74 - ЛЭ30 Тип ПРА по ТУ 16-535.660-78 - 1УБИ-30/220-ВП-090 УХЛ4* Масса, кг - 4,4
*Облучатели могут комплектоваться другими ПРА, имеющими аналогичные характеристики.
Примечание. Габаритные размеры указаны на рис. 1.

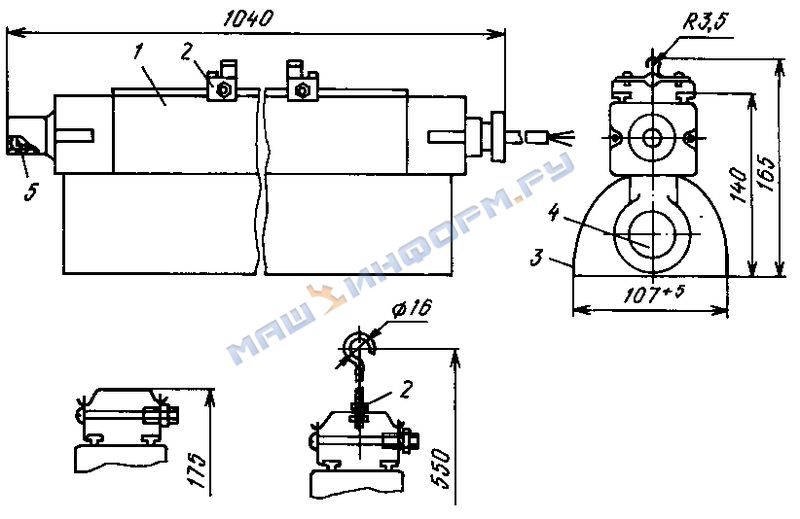

Общий вид, конструкция и габаритные размеры облучателя серии ЭСП01-30
1 - корпус;
2 - узел подвеса;
3 - отражатель;
4 - патрон
Гарантийный срок эксплуатации - 1,5 года со дня ввода в эксплуатацию при соблюдении потребителем условий эксплуатации, монтажа и хранения.
Облучатели серии ЭСП01-30 (рис. 1) состоят из алюминиевого профилированного корпуса, в котором размещены ПРА, клеммные колодки, монтажные провода. К корпусу крепится отражатель из листового алюминия, отражающий ультрафиолетовые излучения.
Ультрафиолетовая лампа вставляется в патрон. Облучатели при монтаже в установке крепится на двух узлах подвеса.
Электрическая принципиальная схема представлена на рис. 2.
Электрическая принципиальная схема облучателя серии ЭСП01-30
В комплект поставки входят: корпус в сборе; отражатель; узлы подвеса (2 шт.); лампа (2 шт.); стартеры (2 шт.); паспорт (1 экз. на партию из 25 облучателей и менее).
Примечание. Лампы и стартеры поставляются в упаковке предприятия-изготовителя.
