Облучатель ртутно-кварцевый на штативе типа ОРК-21М1
Общие сведения
Облучатель предназначен для проведения общих и местных облучений ультрафиолетовыми лучами как с лечебной, так и с профилактической целью в физиотерапевтических кабинетах лечебных учреждений.
Ультрафиолетовое излучение, создаваемое лампой, повышает общую сопротивляемость организма, улучшает обмен веществ, понижает возбудимость нервных элементов кожи.
Облучатель предназначен для работы в сети переменного тока с номинальным напряжением 220 В частотой 50 Гц. ОРК-21М1:
О - облучатель;
РК - ртутно-кварцевый;
21 - порядковый заводской номер;
М - модернизированный;
1 - исполнение.
Условия эксплуатации
Климатическое исполнение УХЛ и категория размещения 4.2 по ГОСТ 15150-69.
Класс защиты от поражения электрическим током I тип В по ГОСТ Р 50267.0-92.
Требования техники безопасности по ГОСТ Р 50267.0-92, ГОСТ Р 50444-92, ГОСТ 23511-79.
Облучатель соответствует требованиям ТУ 64-1-1618-77.
Нормативно-технический документ
ТУ 64.1.1618-77
Технические характеристики
Номинальное напряжение сети, В - 220 Частота сети, Гц - 50 Потребляемая мощность, В·А, не более - 1000 Облученность на расстоянии 1 м, Вт/м2, не менее - 2,5 Расстояние до облучаемой поверхности, м - 1 Источник излучения: тип - ДРТ400 номинальная мощность, Вт - 400 диапазон длины волн излучения, нм - 240-320 Длительность пускового режима лампы, мин, не более - 15 Масса, кг, не более - 15 Средний срок службы, лет, не менее - 5
Конструкция и принцип действия
Облучатель (рис. 1.) состоит из штатива и установленного на нем облучающего блока.

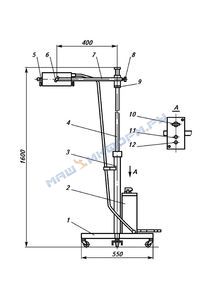

Общий вид и габаритные размеры облучателя:
1 - основание;
2 - блок с элементами электропитания;
3, 4 - трубы;
5 - рукоятка;
6, 8 - зажимы;
7 - горизонтальное звено;
9 - предохранитель;
10 - выключатель;
11 - световой индикатор;
12 - кнопка пуска
Штатив имеет основание на роликовых опорах, на котором крепится штанга из двух труб, вставленных одна в другую, и блок с элементами электропитания, закрытыми кожухом с крышкой.
На крышке расположены выключатель, световой индикатор наличия электропитания и кнопка пуска.
Рефлектор можно перемещать в вертикальном направлении и вокруг горизонтальной оси. Изменение высоты облучающего блока осуществляется за счет перемещения горизонтального звена по трубе, при этом зажим и предохранитель должны быть отпущены. После установки в нужное положение облучающего блока зажим и предохранитель затягиваются.
При работе облучающему блоку можно придавать нужный наклон, поворачивая его за рукоятку. Если он не фиксируется в нужном положении, следует подтянуть зажимы.
Облучатель содержит одну ртутно-кварцевую лампу, излучающую ультрафиолетовые лучи широкого диапазона.
Блок с элементами электропитания обеспечивает запуск и нормальный режим работы ртутно-кварцевой лампы.
При включении облучателя в сеть должны загореться световой индикатор и лампа ДРТ. Через 10-15 мин горения лампа должна выйти на рабочий режим и выдавать ровное излучение.
Общий вид и габаритные размеры облучателя представлены на рис. 1, электрическая принципиальная схема - на рис. 2.
Электрическая принципиальная схема облучателя:
C1, C2 - конденсаторы;
FU1, FU2 - предохранители;
HL - индикатор;
L - дроссель;
SB - кнопка;
S1 - выключатель;
VL - лампа;
Х - вилка
В комплект поставки входят: основание, штанга в составе двух труб, горизонтальное звено, лампа, очки - 2 шт., руководство по эксплуатации, запасные части: плавкие вставки - 2 шт.
Примечание. Возможна поставка облучателя со вставленной лампой.
