Облучатель бактерицидный терапевтический ручной ОБТР-8
Общие сведения
Бактерицидный облучатель предназначен для обеззараживания гнойных ран и ожоговых поверхностей ультрафиолетовым излучением и обладает высоким антимикробным воздействием.
Облучатель рассчитан на работу в сети переменного тока с номинальным напряжением 220 В частотой 50 Гц. ОБТР-8:
О - облучатель;
Б - бактерицидный;
Т - терапевтический;
Р - ручной;
8 - мощность источника излучения, Вт.
Условия эксплуатации
Климатическое исполнение УХЛ и категория размещения 4.2 по ГОСТ Р 50444-92.
Температура окружающей среды от 10 до 35°С.
Относительная влажность воздуха не более 80% при температуре 25°С.
Время прогревания лампы после включения - 2-3 мин.
Сила излучения через 2000 ч эксплуатации облучателя уменьшается на 50%; для установления первоначального значения облученности необходимо уменьшить расстояние, на котором проводится обеззараживание поверхности, или увеличить время процедуры.
Требования техники безопасности по ГОСТ Р 50267.0-92 для изделий класса II типа В.
В лампе ДБР3-8 имеется небольшое количество ртути, поэтому при смене лампы требуется соблюдать осторожность и не допускать механических повреждений колбы.
При разрушении лампы поверхность в месте нахождения осколков должна быть тщательно вымыта 1% раствором марганцевокислого калия.
Облучатели соответствуют требованиям РАЖС. 941712.007 ТУ.
Технические характеристики
Номинальное напряжение сети, В - 220+10% Частота сети, Гц - 50 Потребляемая мощность, В·А, не более - 50 Длина волны излучения, нм - 253,7 Облученность, создаваемая в центре рабочей поверхности, удаленной на расстояние 0,15 м от облучателя, Вт/м2, не менее - 15 Размеры облучаемой поверхности на расстоянии 0,15 м от облучателя, мм - 150x180 Источник излучения: тип по СРЖА.433226.001 ТУ - ДРБ3-8 номинальная мощность, Вт - 8 Тип пускорегулирующего аппарата #47 ТУ 16.545.039-70 - 2УБИ-8/220 Тип переключателя по АГО.360.034 ТУ - ПКн-105-1 Тип конденсатора по ОЖО.460.147 ТУ - К15-5-Н70-3 кВ-330 пФ Габаритные размеры LxВxН, мм, не более: облучателя - 320x140x96 дросселя - 150x45,5x54 Масса, кг, не более: облучателя - 1 ручной части облучателя - 0,3 Средняя наработка на отказ, ч, не менее - 3 500 Средний срок службы, лет - 5 Гарантийный срок (при соблюдении потребителем условий транспортирования, эксплуатации и хранения), лет: со дня ввода в эксплуатацию - 1 со дня изготовления, не более - 1,5
Конструкция и принцип действия
Облучатель состоит из корпуса с плавно примыкающей под углом 15° к его тыльной поверхности ручкой. Ручка имеет цилиндрическую форму и состоит из двух деталей, скрепляемых крепежным винтом. На ручке предусмотрено овальное углубление для фиксации пальца и надежного удержания облучателя в руке. Внутри ручки проходят токоподводящие провода. Нижняя часть корпуса перекрыта съемной крышкой, передняя грань которой выполнена в виде решетки с прямоугольными отверстиями.
Источником излучения служит компактная дуговая ртутная лампа низкого давления. Колба лампы изготовлена из специального кварцевого стекла, которое предотвращает образование озона в окружающем пространстве и пропускает ультрафиолетовые лучи длиной 253,7 нм. Внутри корпуса лампа крепится с помощью крепежной планки в фокусе зеркального отражателя. Специально разработанная конструкция безозонной лампы и отражателя позволяет равномерно облучать поверхность площадью 150x180 мм.
Для обеспечения устойчивой работы дуговой ртутной лампы используется дроссель, расположенный в отдельном блоке. Дроссель и облучатель соединены несъемным кабелем.
Облучатель подключается к сети с помощью шнура питания через двухполюсную вилку. Включение лампы осуществляется кратковременным нажатием кнопочного переключателя. В течение 2-3 мин происходит подогрев электродов, а после размыкания переключателя лампа начинает светиться голубым светом.
Электрическая функциональная схема включения представлена на рис. 1.

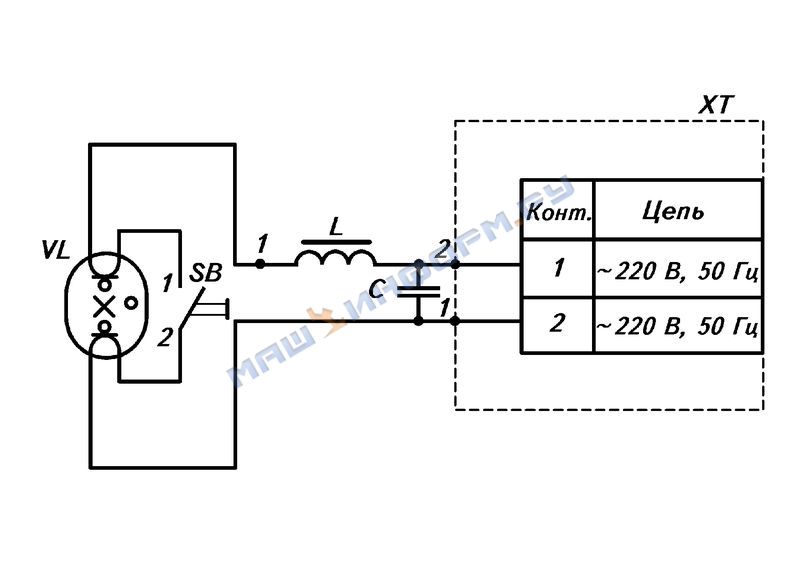

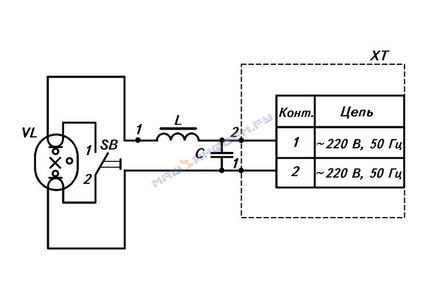

Электрическая принципиальная схема облучателя:
VL - лампа;
L - балластный дроссель;
SB - переключатель;
C - конденсатор;
XT - разъемное соединение;
1, 2 - контакты
Общий вид и габаритные размеры облучателя показаны на рис. 2 и 3.
Внешний вид облучателя

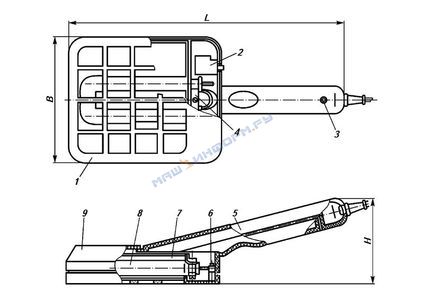

Общий вид и габаритные размеры облучателя:
1 - крышка;
2 - переключатель;
3 - крепежный винт;
4 - крепежная планка;
5 - ручка;
6 - винт;
7 - отражатель;
8 - лампа;
9 - корпус n В комплект поставки входят: облучатель, защитные очки, руководство по эксплуатации, упаковочная тара.
