Лампа "СОЛЛЮКС" типа ЛСС-6М
Общие сведения
Стационарный облучатель лампа "Соллюкс" предназначен для проведения общих и местных светотепловых процедур инфракрасными видимыми лучами коротковолнового диапазона в физиотерапевтических кабинетах лечебных учреждений.
Лампа эффективна при лечении заболеваний периферической нервной системы, острых воспалительных заболеваний мышц и суставов.
Облучатель рассчитан на работу в сети переменного тока с номинальным напряжением 220 В частотой 50 Гц. ЛСС-6М:
Л - лампа;
С - "Соллюкс";
С - стационарная;
6 - порядковый заводской номер;
М - модернизированная.
Условия эксплуатации
Климатическое исполнение УХЛ и категория размещения 4.2 по ГОСТ 15150-69.
Класс защиты от поражения электрическим током II тип В по ГОСТ Р 50267.0-92.
Требования техники безопасности по ГОСТ Р 50267.0-92, ГОСТ Р 50444-92.
Облучатель соответствует требованиям ТУ 64-1-243-77.
Нормативно-технический документ
ТУ 64.1.243-77
Технические характеристики
Номинальное напряжение сети, В - 220 Частота сети, Гц - 50 Потребляемая мощность, В·А, не более - 300 Источник излучения: тип - Лампа накаливания ЭК220-230-300 номинальная мощность, Вт - 300 Расстояние от края кольца до облучаемой поверхности, мм - 600 Рабочий диаметр облучаемой поверхности, мм - 400 Температура нагрева облучаемой поверхности, °С - 45+10 Коэффициент неравномерности нагрева облучаемой поверхности - 1,5 Габаритные размеры LxВxН, мм, не более - 550x550x1540 Масса, кг, не более - 7,5 Средний срок службы, лет, не менее - 7
Конструкция и принцип действия
Облучатель состоит из штатива и установленного на нем излучателя, в котором установлен источник излучения - зеркальная лампа накаливания.
Штатив имеет основание, на котором крепится штанга из двух труб, вставленных одна в другую. Излучатель устанавливается на штативе с помощью муфты. Изменение высоты излучателя осуществляется за счет перемещения его по трубе, при этом зажим и предохранитель должны быть отпущены. После установки в нужное положение излучателя зажим и предохранитель затягиваются.
Для закрепления шнура питания на трубе установлен хомутик.
Ручки позволяют закреплять излучатель в удобном для принятия процедуры положении.

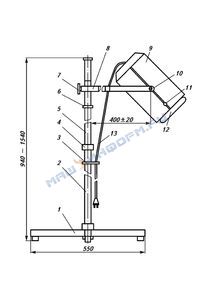

Общий вид и габаритные размеры облучателя представлены на рисунке.
Общий вид и габаритные размеры облучателя:
1 - основание;
2, 5 - трубы;
3 - хомутик;
4 - колпачок;
6 - предохранитель;
7 - зажим;
8 - муфта;
9 - излучатель;
10, 11 - ручки;
12 - кольцо;
13 - шнур питания с вилкой
В комплект поставки входят: блок излучателя (без лампы), лампа, штанга в составе: верхняя и нижняя труба, основание, руководство по эксплуатации.
Примечание. Возможна поставка облучателя со вставленной лампой.
