Выключатели пакетные типа ВП
Общие сведения
Выключатели пакетные типа ВП предназначены для установки в щитовых устройствах жилых домов и промышленных зданий в качестве коммутационных (неавтоматических) аппаратов в электрических цепях напряжением до 380 В переменного тока с номинальным значением до 40 А частотой 50 Гц. ВПХ-40 У3:
ВП - выключатель пакетный;
Х - число полюсов: 2; 3;
40 - номинальное значение тока при напряжении 220 В, А;
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15543.1-89 и ГОСТ 15150-69.
Высота над уровнем моря до 2000 м.
Температура воздуха при эксплуатации от минус 45 до 40°С.
Относительная влажность воздуха не более 80% при температуре 20°С.
Окружающая среда невзрывоопасная, насыщенная токопроводящей пылью, агрессивными парами и газами, разрушающими изоляцию, исключающая воздействие радиации.
Группа механического исполнения М2 по ГОСТ 17516.1-90.
Рабочее положение вертикальное с горизонтальным расположением вала с отклонением по 5° в любую сторону.
Степень защиты - не ниже IР00 по ГОСТ 14254-96.
Степень загрязнения 3 по ГОСТ 30011.3-93.
По способу защиты человека от поражения электрическим током выключатели соответствуют классу защиты 0 по ГОСТ 12.2.007.0-75.
Требования техники безопасности по ГОСТ 12.2.007.6-93, пожарной безопасности - по ГОСТ 12.1.004-91.
Выключатели соответствуют требованиям ТУ 3424-015-01395408-98, ГОСТ 10434-82, ГОСТ 21991-89, ГОСТ 24753-81, ГОСТ 28312-89, ГОСТ 30011.3-93, ГОСТ Р 50030.1-92.
Нормативно-технический документ
ТУ 3424-015-01395408-98;ГОСТ 10434-82;ГОСТ 21991-89;ГОСТ 24753-81;
ГОСТ 28312-89;ГОСТ 30011.3-93;ГОСТ Р 50030.1-92
Технические характеристики
Основные технические данные выключателей приведены в таблице.
Таблица
| Тип | Номинальный ток, А | Номинальное напряжение, В | Номинальное напряжение изоляции, В | Исполнение | Число циклов оперирования | Масса, кг, не более | ||
| Наличие нагрузки | Всего | |||||||
| Есть | Нет | |||||||
| ВП2-40 | 40 | 220 | 380 | I | 1700 | 300 | 2000 | 0,40 |
| ВП2-40 | 25 | 380 | 660 | II | 0,41 | |||
| ВП3-40 | 40 | 220 | 380 | I | 0,46 | |||
| ВП3-40 | 25 | 380 | 660 | II | 0,47 | |||
Категория применения - АС-22В
Число полюсов - 2; 3
Усилие оперирования на рукоятке, Н (кгс), не более - 117,6 (12)
Электрическая прочность изоляции выдерживает в течение 1 мин напряжение переменного тока частотой от 45 до 62 Гц, В - 2500
Номинальный кратковременно выдерживаемый ток в течение 1 с при соs j=0,95, А: для Iном=25 А - 300
для Iном=40 А - 480
Режим работы - Продолжительный
Установленная безотказная наработка при количестве 1200 циклов, ч, не менее - 12 000
Установленный срок службы, лет, не менее - 3
Гарантийный срок - 3 года со дня ввода выключателей в эксплуатацию.
Общий вид, габаритные и установочные размеры выключателей приведены на рис. 1-2.

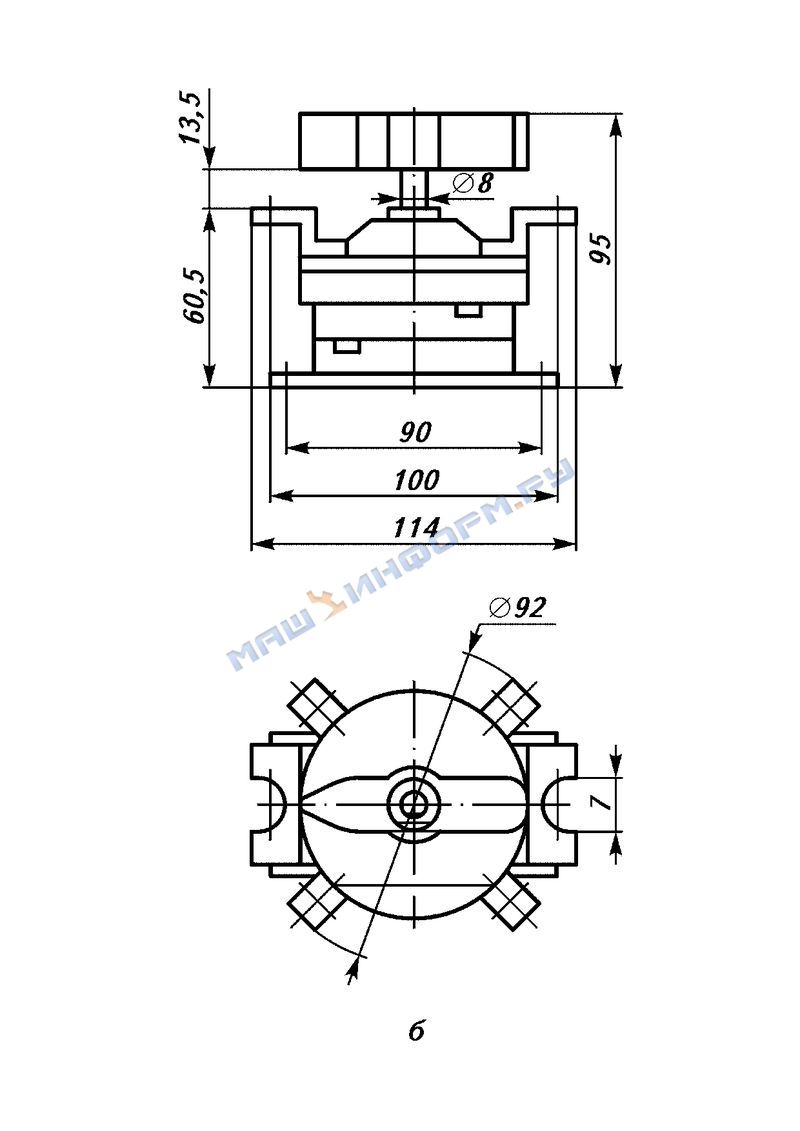

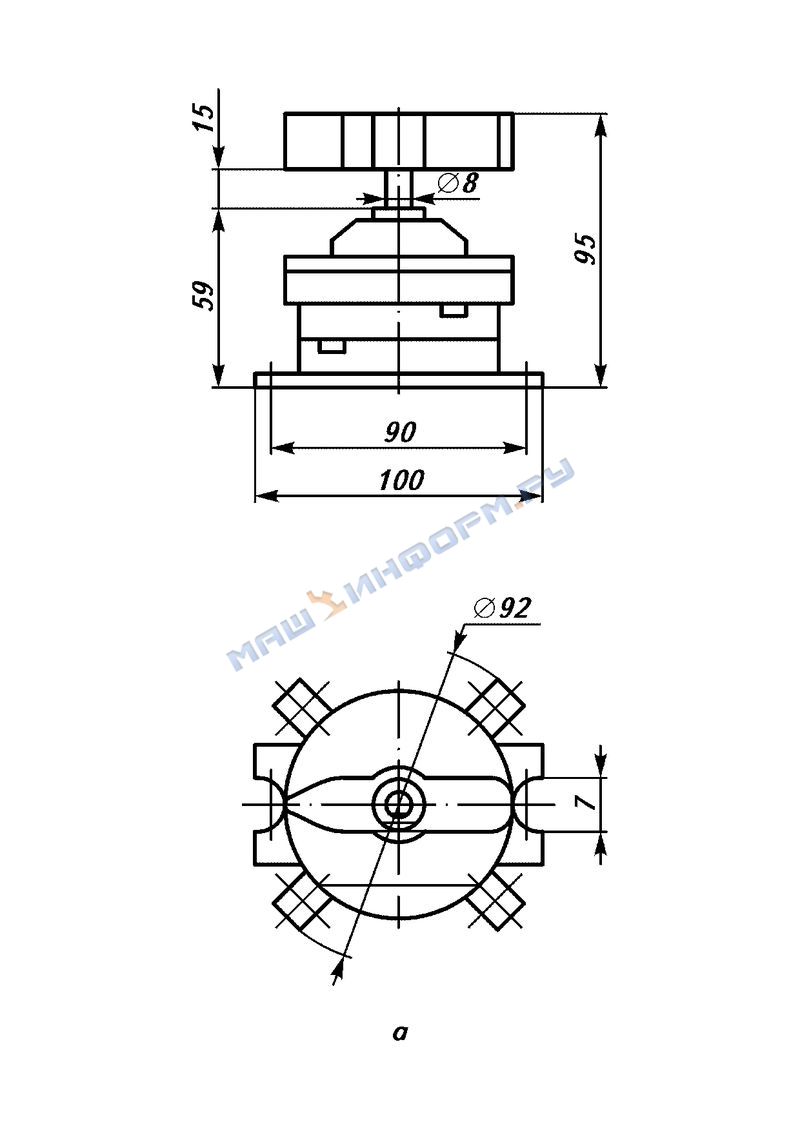

Общий вид, габаритные и установочные размеры пакетных выключателей ВП2-40:
а - исполнение I;
б - исполнение II

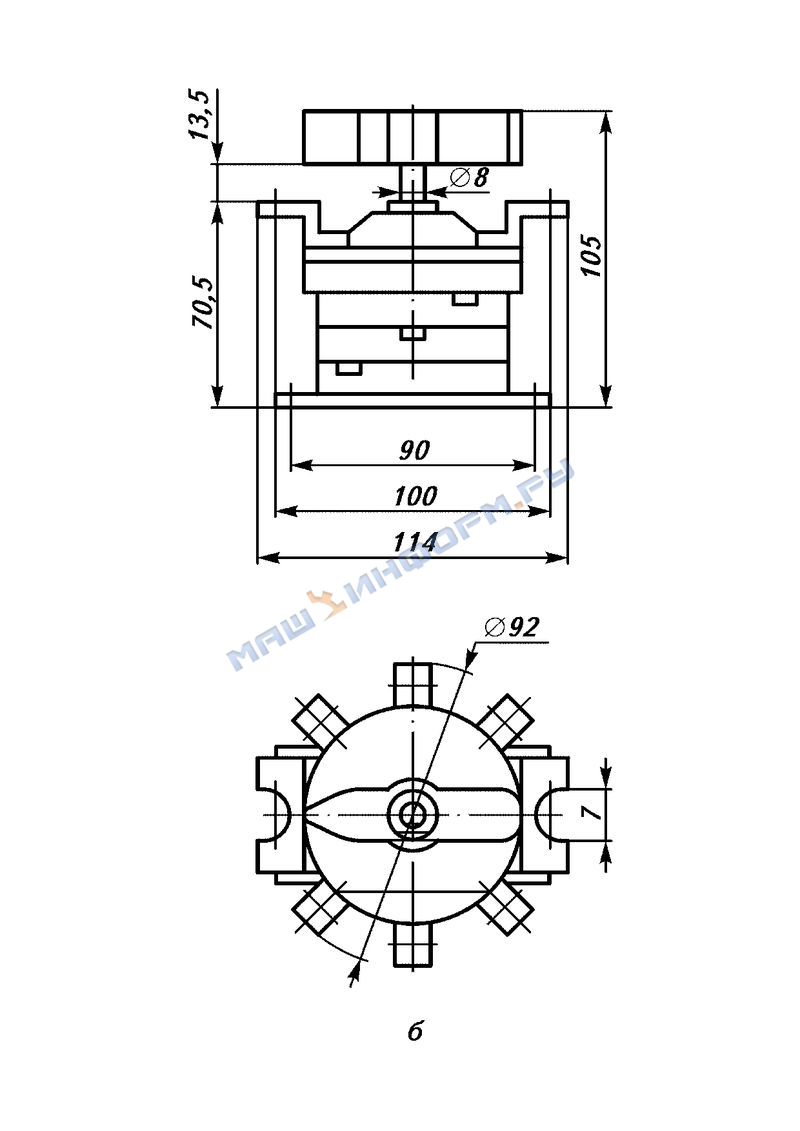

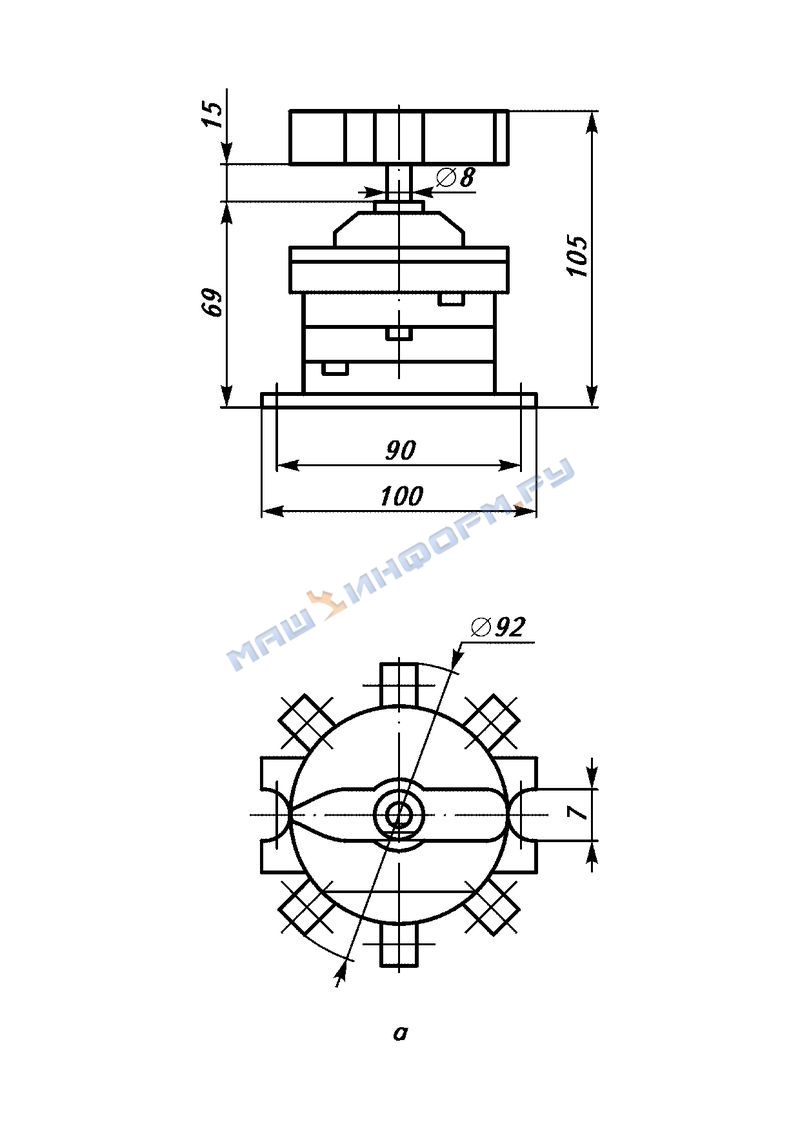

Общий вид, габаритные и установочные размеры пакетных выключателей ВП3-40:
а - исполнение I;
б - исполнение II
Выключатели изготовляются с ручным приводом с передней рукояткой; с передним присоединением внешних проводников механическими креплениями, параллельно плоскости монтажа; без самовозврата, с фиксацией положения через 90°.
Направление действий и обозначение положений переключения по ГОСТ 21991-89.
Выключатели оснащены выводами, допускающими присоединения алюминиевых и медных проводов с сечениями жил от 4 до 16 мм2.
Выключатели хранятся в закрытых неотапливаемых хранилищах при температуре от минус 45 до 40°С, допустимый срок сохраняемости до ввода в эксплуатацию не более 2 лет.
Выключатели неремонтопригодны, поставляются в собранном виде без комплекта запасных частей.
В комплект поставки входят: выключатель, паспорт - 1 экз. на упаковку (от 10 до 20 шт.), отправляемую в один адрес.
