Выключатели и переключатели постоянного и переменного токов малогабаритные типов ВМ, 2ВМ, 3ВМ, ППМ, 2ППМ, 3ППМ, ВМ-С, 2ВМ-С, 3ВМ-С, ППМ-С, 2ППМ-С, 3ППМ-С
Общие сведения
Выключатели и переключатели малогабаритные типов ВМ, 2ВМ, 3ВМ, ППМ, 2ППМ, 3ППМ, ВМ-С, 2ВМ-С, 3ВМ-С, ППМ-С, 2ППМ-С, 3ППМ-С предназначены для работы в цепях постоянного и переменного токов с активной и индуктивной нагрузками в различных климатических условиях и являются аппаратами общего применения.
Структура условного обозначения
ХХ-С:
Х - число полюсов: 1 (в обозначении не указывается); 2; 3;
Х - вид изделия: ВМ - выключатель малогабаритный;
ППМ - перекидной переключатель малогабаритный;
С - наличие стопора.
Условия эксплуатации
Климатическое исполнение О (общеклиматическое).
Температура окружающего воздуха:
рабочая - от минус 60 до 60°С, предельная - от минус 60 до 85°С.
Относительная влажность среды 98-100% при температуре 35°С.
Пониженное атмосферное давление:
при коммутации электрических цепей постоянного тока напряжением 27 В - 0,667 кПа (5 мм рт.ст.);
при коммутации электрических цепей переменного тока напряжением 115/200 В:
длительно - 12,1 кПа (90,8 мм рт.ст.);
10 циклов включений (переключений) - 7,6 кПа (56,7 мм рт.ст.);
длительно, без коммутации - 2,5 кПа (19 мм рт.ст.).
Вибрационные нагрузки частотой (5-2000) Гц, максимальным ускорением 10g амплитудой 1,5 мм.
Ударные нагрузки:
многократные - максимальным ускорением 15g и длительностью импульса 15 мс;
одиночные - максимальным ускорением 20g и длительностью импульса 5-10 мс;
линейные (центробежные) нагрузки максимальным ускорением 10g.
Акустические шумы частотой (50-10 000) Гц максимальным уровнем звукового давления 130 дБ.
Воздействие инея и росы, морского тумана.
Воздействие солнечной радиации.
Воздействие плесневых грибов.
Изделия сохраняют работоспособность после воздействия циклического изменения температуры от минус 60 до 85°С; воздействия транспортных нагрузок с ускорением 15g.
Выключатели и переключатели типов ВМ, 2ВМ, 3ВМ, ППМ, 2ППМ, 3ППМ соответствуют требованиям технических условий 8Ю3.602.156 ТУ.
Выключатели и переключатели со стопором типов ВМ-С, 2ВМ-С, 3ВМ-С, ППМ-С, 2ППМ-С, 3ППМ-С соответствуют требованиям технических условий 8Ю3.602.175 ТУ и 8Ю3.602.010 ТУ. 8Ю3.602.156 ТУ;8Ю3.602.175 ТУ;8Ю3.602.010 ТУ
Напряжение коммутируемой цепи, В: постоянного тока - 27-+; до 36
переменного тока: частотой (320-1050) Гц - 115-+
частотой 50 Гц - До 250
Номинальные коммутируемые токи, А: в цепях постоянного тока: при активной нагрузке - 5
при индуктивной нагрузке с t ?0,008 с - 3
в цепях переменного тока с соs j ?0,5 при напряжении: 115 В - 5
200 В; 250 В - 3
Минимальное значение коммутируемого тока, А - 0,05
Усилие включения (переключения), Н - 4,9-24,5
Падение напряжения на выводах, мВ, не более: без стопора - 180
со стопором - 260
Режим работы - Продолжительный с частотой включений (переключений) не более 10 в мин
Электрическая изоляция выдерживает испытательное напряжение (эффективное значение) частотой 50 Гц: в нормальных климатических условиях, В, не более - 1000
после пребывания в условиях относительной влажности (98-100)% при температуре 35°С, В, не менее - 600
в условиях пониженного атмосферного давления - 1,5Uном
Сопротивление изоляции, МОм, не менее: в нормальных климатических условиях - 20
в условиях повышенной температуры - 5
в условиях относительной влажности (98-100)% при температуре 35°С - 1
при проверке технического состояния в нормальных климатических условиях - 1
Масса, г: ВМ, ППМ - 30
ВМ-С, ППМ-С - 35
2ВМ, 2ППМ - 40
2ВМ-С, 2ППМ-С - 45
3ВМ, 3ППМ - 50
3ВМ-С, 3ППМ-С - 55
Общий гарантийный срок - 10 лет.
Конструкция и принцип действия
Выключатели и переключатели состоят из металлического корпуса и пластмассовой панели, внутри которых находится механизм, мгновенное срабатывание которого происходит при перекладывании металлической ручки, что ведет к включению или переключению электрических цепей. Изделия с индексом "С" (стопор) выполнены с фиксированными положениями ручки, чем предупреждается случайное включение или выключение цепей.
В панели изделий впрессованы выводы, к которым подсоединяются с помощью пайки припоем ПОССу-61-0,5 с теплоотводом монтажные провода сечением не более 1 мм2 для подключения изделия в сеть. Допускается подключение не более двух проводов к одному выводу. Провода закрепляются на расстоянии не более 50 мм от места пайки.
Общий вид, габаритные и установочные размеры выключателей и переключателей приведены на рис. 1-6. Посадочное место под выключатели и переключатели показано на рис. 7. Электрические принципиальные схемы выключателей и переключателей приведены на рис. 8-10.

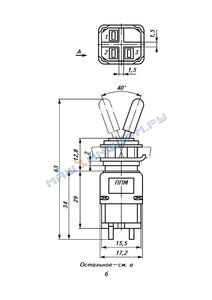

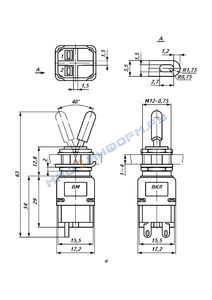

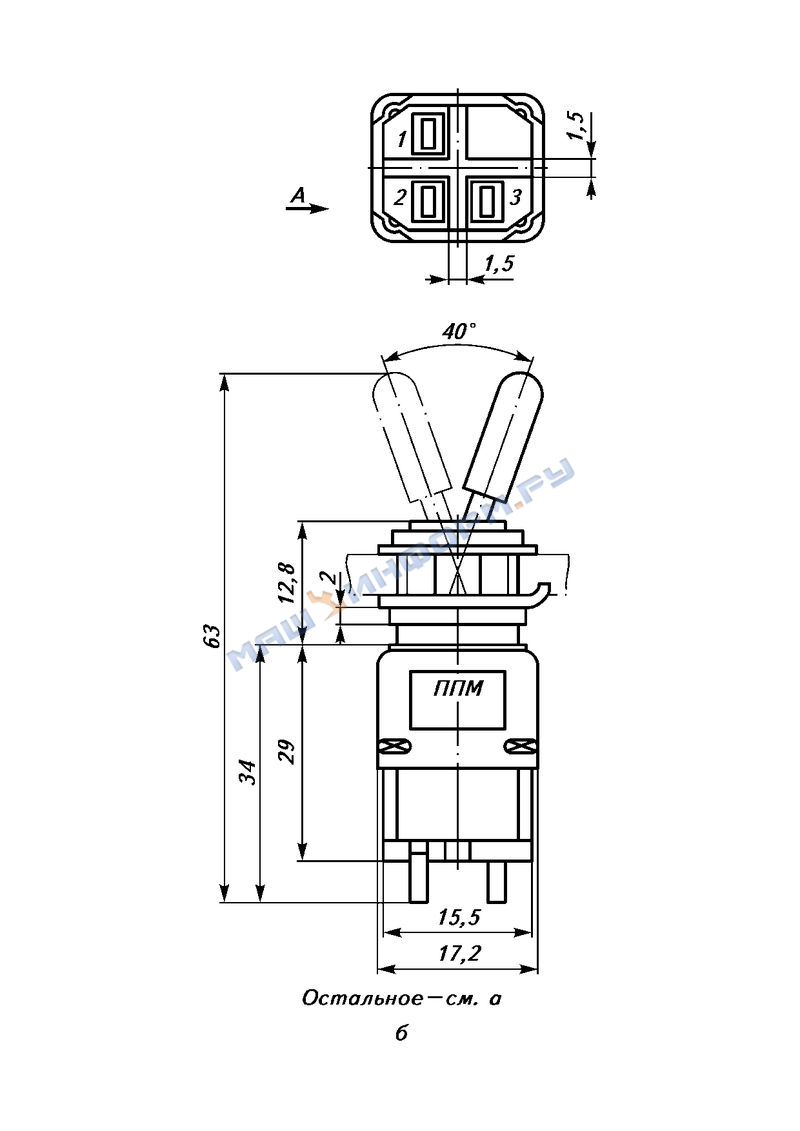

Общий вид, габаритные и установочные размеры однополюсных выключателей типа ВМ (а) и переключателей типа ППМ (б)
Примечания:
1. Включение позиции совпадает с направлением движения ручки.
2. Угол хода ручки после срабатывания контактной системы не менее 3°.
3. После отработки гарантийного ресурса допускается уменьшение угла дополнительного хода ручки до 1°.

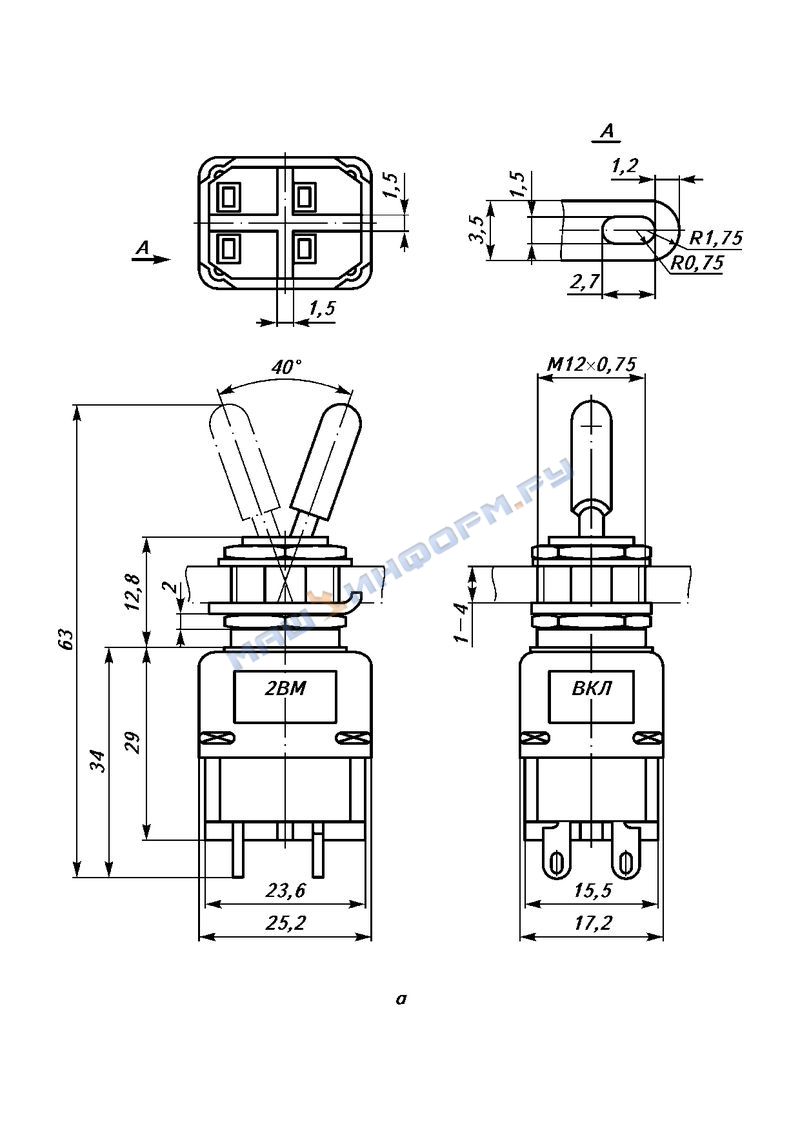

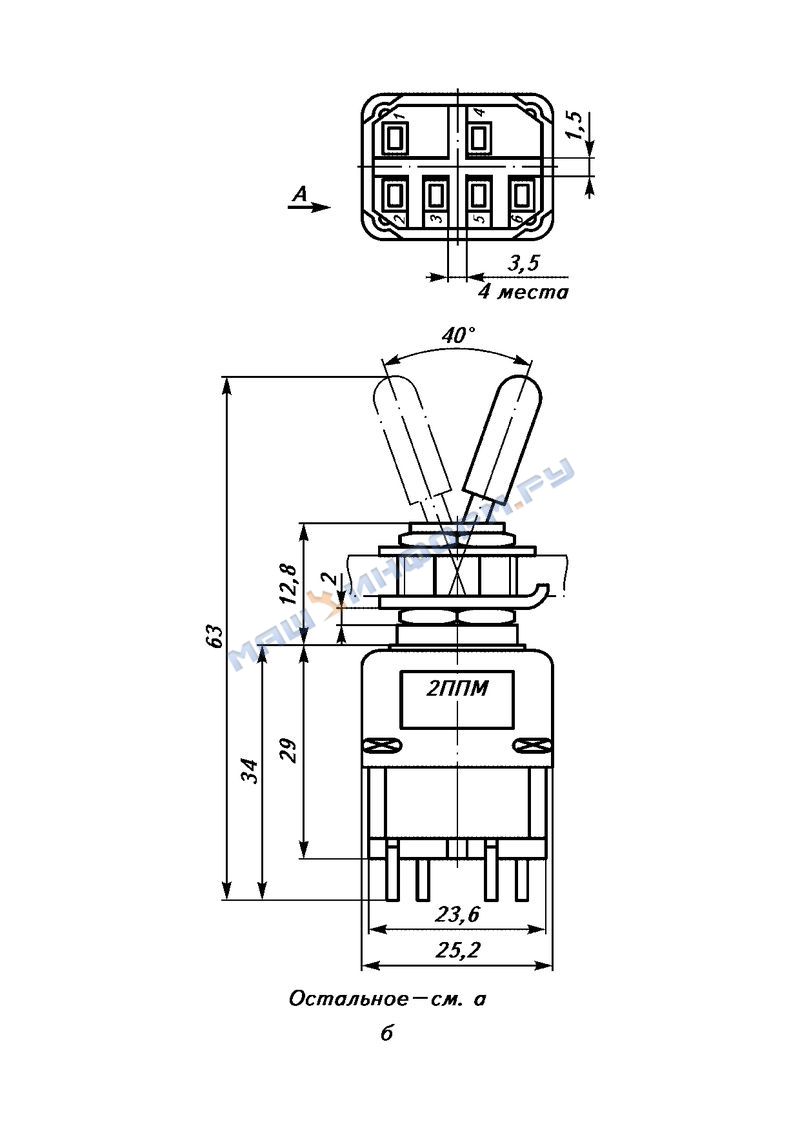

Общий вид, габаритные и установочные размеры двухполюсных выключателей типа 2ВМ (а) и переключателей типа 2ППМ (б)
Примечания - см. рис. 1

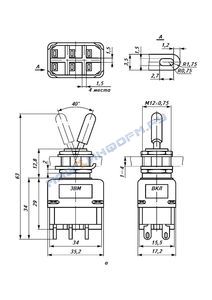

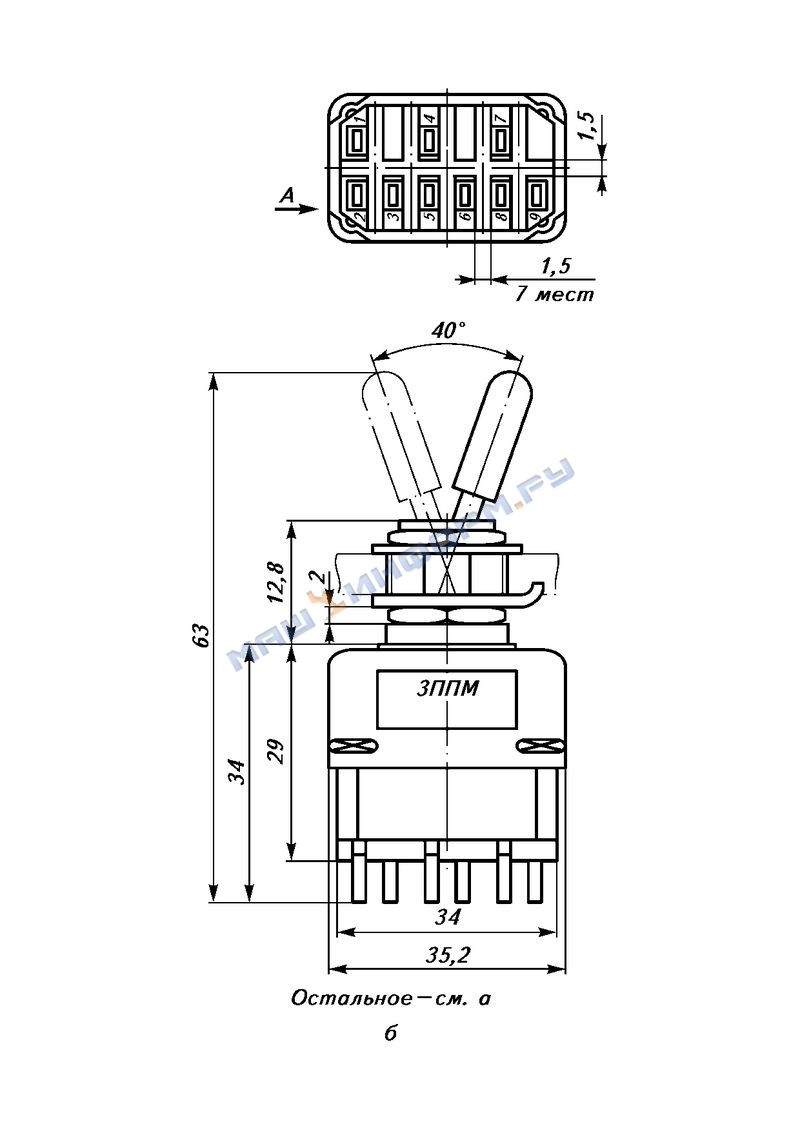

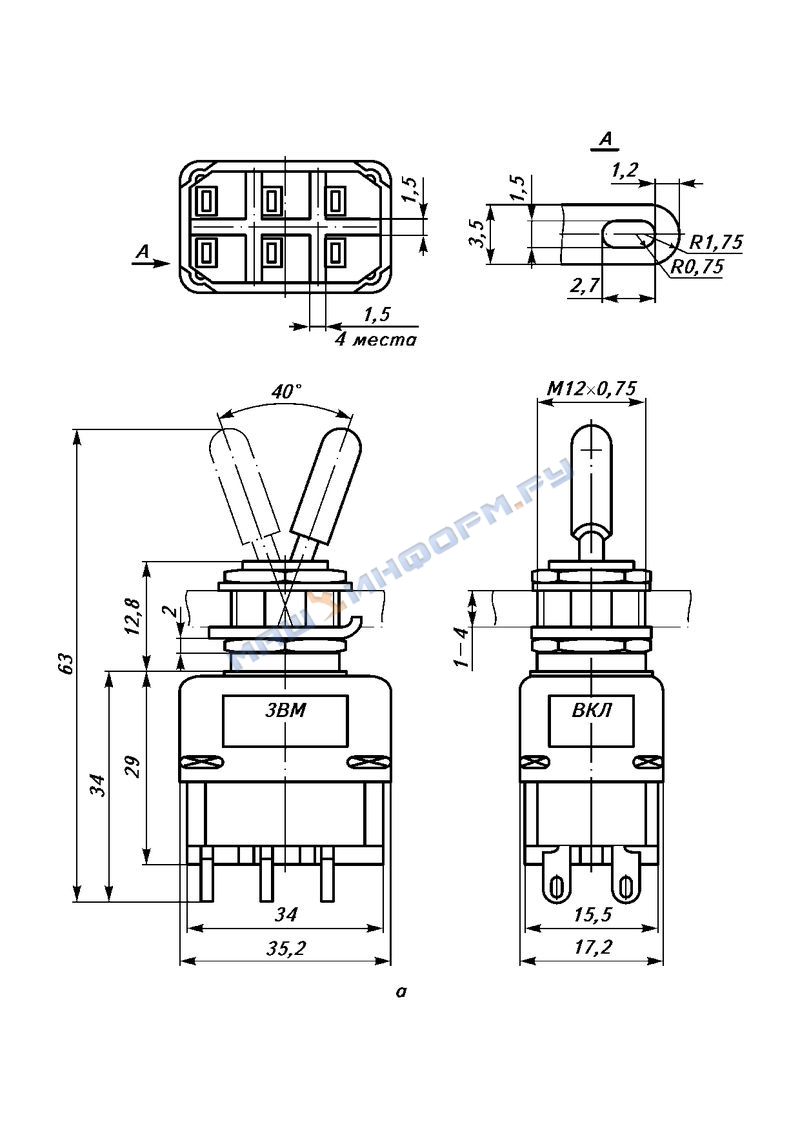

Общий вид, габаритные и установочные размеры трехполюсных выключателей типа 3ВМ (а) и переключателей типа 3ППМ (б)
Примечания - см. рис. 1
Общий вид, габаритные и установочные размеры однополюсных выключателей типа ВМ-С и переключателей типа ППМ-С со стопором
Общий вид, габаритные и установочные размеры двухполюсных выключателей типа 2ВМ-С и переключателей типа 2ППМ-С со стопором

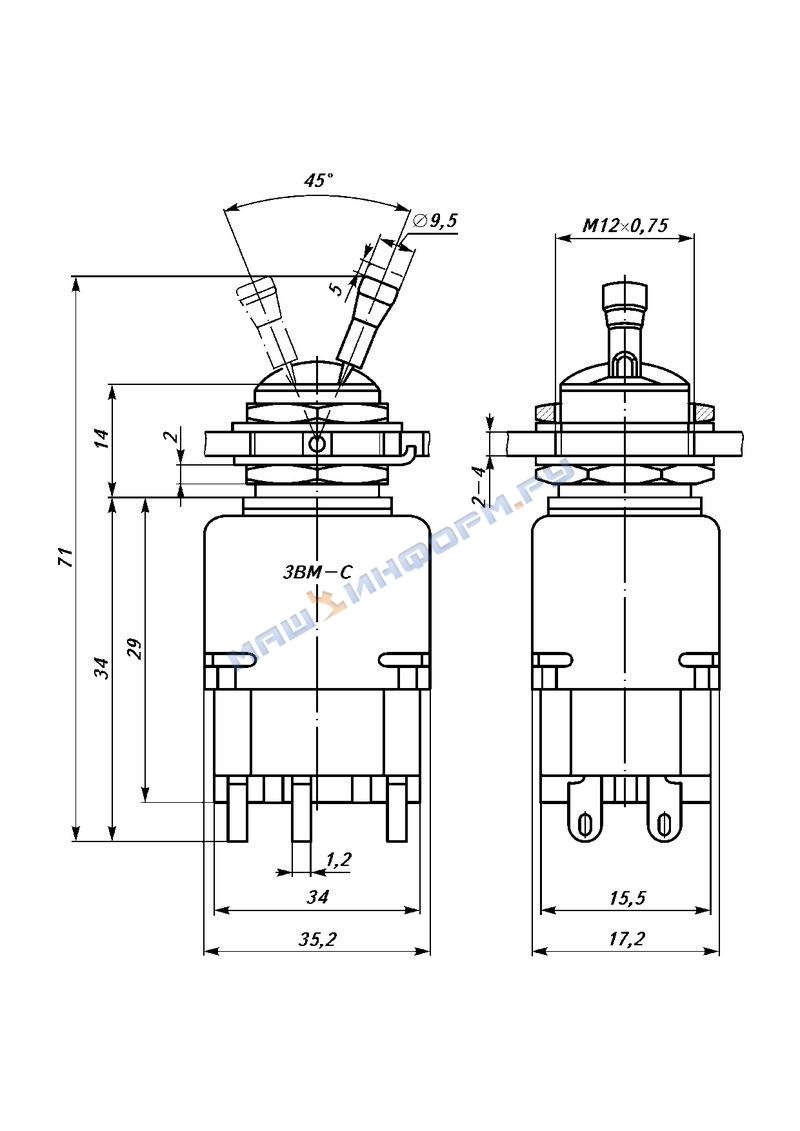

Общий вид, габаритные и установочные размеры трехполюсных выключателей типа 3ВМ-С и переключателей типа 3ППМ-С со стопором

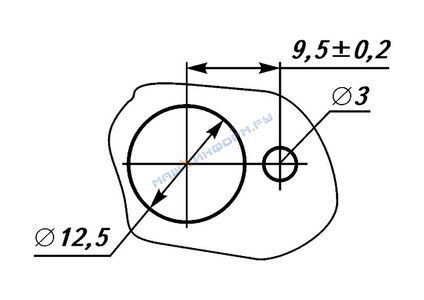

Посадочное место под выключатели и переключатели

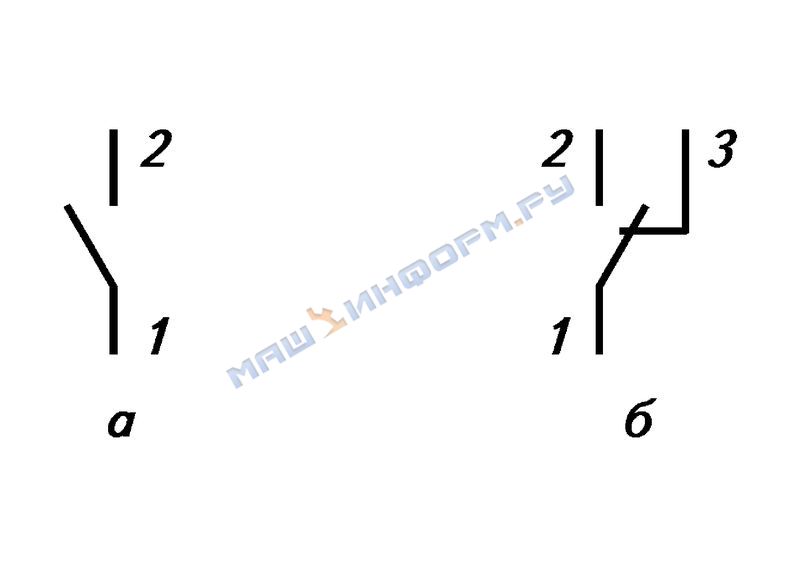

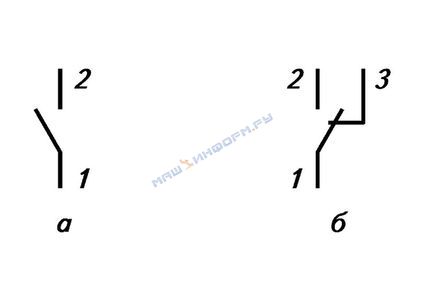

Электрические принципиальные схемы однополюсных выключателей типов ВМ, ВМ-С (а) и переключателей типов ППМ, ППМ-С (б)

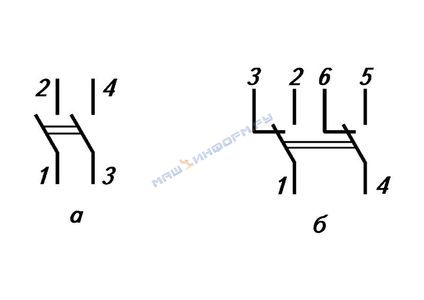

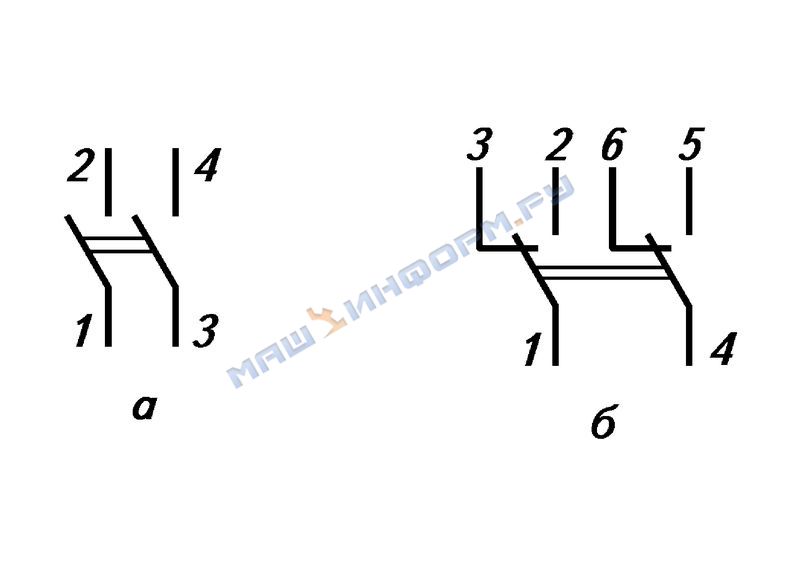

Электрические принципиальные схемы двухполюсных выключателей типов 2ВМ, 2ВМ-С (а) и переключателей типов 2ППМ, 2ППМ-С (б)

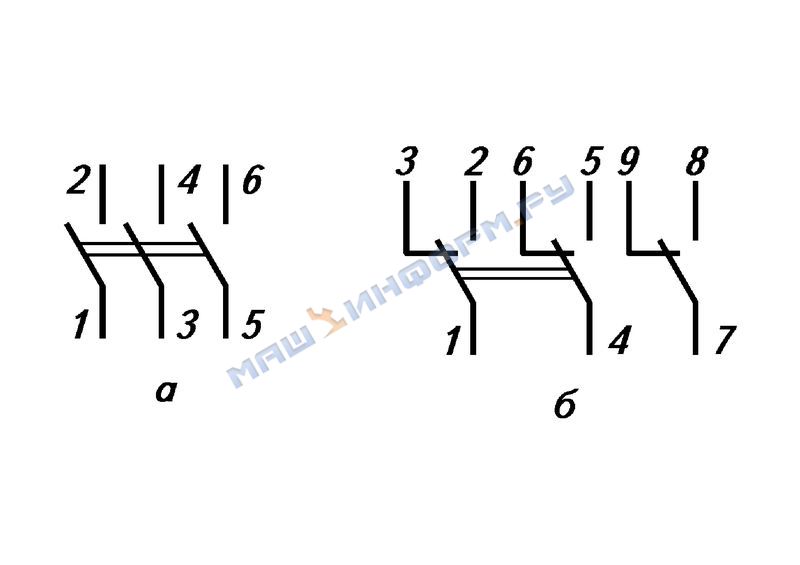

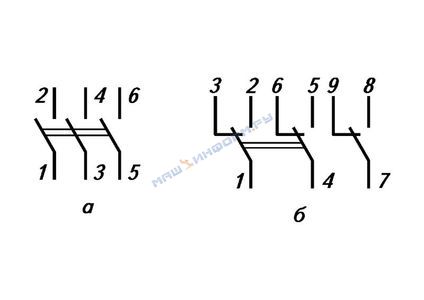

Электрические принципиальные схемы трехполюсных выключателей типов 3ВМ, 3ВМ-С (а) и переключателей типов 3ППМ, 3ППМ-С (б)
В комплект поставки входят: изделие - количество по заказу;
этикетка - 1 экз. на партию изделий одного заказа; руководство по эксплуатации - по требованию.
