Выключатели и микровыключатели мгновенного действия с одинарным и двойным разрывом цепи
Общие сведения
Выключатели и микровыключатели мгновенного действия с одинарным и двойным разрывом цепи предназначены для коммутации электрических цепей постоянного и переменного тока в системах управления и сигнализации.
Структура условного обозначения
[0,16]:[ - ,0,0,3(8,1,16),(3,1,4),(65,1,16)] Буквы - условные обозначения типов выключателей и микровыключателей. Цифры - условные обозначения электрических характеристик.
Условия эксплуатации
Выключатели и микровыключатели безотказно работают в условиях, приведенных в табл. 1, без повреждения пластмассовых деталей и коррозии металлических поверхностей.
Таблица 1
| Тип изделия | Вибрационные нагрузки | Ударные нагрузки | Линейные нагрузки, g, не более | Относительная влажность окружающего воздуха при t=35 ° С, %, не более | Рабочая температура, ° С | Атмосферное давление окружающего воздуха, мм рт.ст. | ||||
| Диапазон частот, Гц | Ускорение, g | Ударное ускорение, g, не более | Частота ударов, 1/мин | Повышенная | Пониженная | Повышенное | Пониженное | |||
| ВКП-В322 | 10–600 | 1–10 | 15 | – | 30 | 100 | 160 | –60 | 800 | 15 |
| ВКП-Д713 | 10–300 | 1–5 | 12 | 25 | 60 | 5 | ||||
| АМ800К | 5–600 | 1–7 | 15 | 40–100 | 30 | |||||
| АМ800 | ||||||||||
| ДП702 | 10–200 | 1,7–5 | 9 | 98 | 15 | |||||
| ДТ715 | 5–300 | 1–7 | 15 | – | 100 | 100 | 5 | |||
| В322 | 5–600 | 1–12 | 40–80 | 98 | 300 | |||||
| М405 | 10–200 | 5 | 10 | – | 60 | |||||
| М405Б | 40 | –40 | 405 | |||||||
| М405Т | 10–600 | 1–10 | 15 | 130 | –60 | 15 | ||||
| М425-2С | 5–2000 | 0,25–10 | 200 | |||||||
| Д701 | 10–200 | 1,7–5 | 10 | 60 | ||||||
| Д703 | ||||||||||
| Д711 | 130 | |||||||||
| Д713, Д7131 | ||||||||||
| Д301 | 100 | |||||||||
| Д303, Д3031 | ||||||||||
| Д311 | 130 | |||||||||
| Д721Т | 180 | |||||||||
| 2Д701 | 60 | |||||||||
| КВ-9-1, КВ-9-2 | ||||||||||
| КВ-6АП | 10–80 | 2–4 | 4 | 40–50 | – | 50 | 41 | |||
| КВ-6-1/25 | 10–200 | 1,7–5 | 5 | 40–80 | 8 | |||||
| МКБ-2,5-220 | ? 25 | 1 | – | – | – | 40 | – | – | ||
Климатическое исполнение - О (общеклиматическое, кроме Д721Т - тропическое.
Положение в пространстве - произвольное.
Выключатели и микровыключатели соответствуют требованиям технических условий в соответствии с табл. 2. 8А3.602.021 ТУ;8А3.602.037 ТУ;8А3.602.046 ТУ;8А3.602.059 ТУ;
7Ш3.603.006 ТУ;7Ш3.603.011 ТУ;7Ш3.603.009 ТУ;7Ш3.603.010 ТУ;
7ШО.360.004 ТУ;7Ш3.360.007 ТУ;7Ш3.360.007 ТУД;7ШО.360.006 ТУ;
ТУ 1-601-0001-88
Основные технические данные выключателей и микровыключателей приведены в табл. 2.
Таблица 2
| Наименование изделия | Тип изделия | Обозначение технических условий | Вариант электри-ческой схемы | Номер рисунка | Параметры цепей постоянного тока | Параметры цепей переменного тока | Частота, Гц | cos j , не менее | Падение напряжения, мВ, не более | ||||
| Напря-жение, В | Ток, А | Напря-жение, В | Ток, А | ||||||||||
| При активной нагрузке | При индуктивной нагрузке | При активной нагрузке | При индуктивной нагрузке | ||||||||||
| Концевой выключатель | ВКП-В322 | 8А3.602.021 ТУ | I | 1 | 15–30 | 0,05–1 | 0,05–1 | 15–220 | 0,05–0,5 | 0,05–0,5 | 400±40 | 0,5 | 180 |
| ВКП-Д713 | 8А3.602.037 ТУ | II | 0,2–10 | 0,2–5 | 0,2–3,0 | 0,2–3,0 | 320–1050 | 260 | |||||
| Микро-выключатель | АМ800К | 7ШО.360.004 ТУ | I | 2 | 27 | 15 | 8 | – | – | – | – | – | 350–1060 |
| АМ800 | 3 | ||||||||||||
| Концевой выключатель | ДП702 | 7Ш3.603.006 ТУ | II | 4 | 0,2–10 | 0,2–5 | 260 | ||||||
| Микро-выключатель | ДТ715 | 8А3.602.059 ТУ | 5 | 8 | 3 | 15–220 | 0,2–3,0 | 0,2–1,5 | 320–1050 | 0,5 | |||
| В322 | 7Ш3.603.011 ТУ | I | 6 | 1 | 1 | – | – | – | – | – | 90 | ||
| М405 | 7Ш3.360.007 ТУ | 7 | 1,5 | 180 | |||||||||
| М405Б (бытовой) | 7Ш3.360.007 ТУД | – | – | – | До 250 | 1 | 1,5 | 50 | 0,5 | ||||
| М405Т | 7Ш3.360.007 ТУ | 27 | 1 | 1 | – | – | – | – | – | ||||
| М425-2С | 8А3.602.046 ТУ | 120 | |||||||||||
Продолжение табл. 2
| Наименование изделия | Тип изделия | Обозначение технических условий | Износостойкость | Усилие на приводной элемент, Н (кгс) | Ход приводного элемента, мм | Срок службы, лет | Масса, г, не более | |||
| Число переключений, тыс. | Частота переключений, 1/мин | При прямом срабатывании, не более | При обратном срабатывании, не менее | Прямой рабочий, не менее | Дополни-тельный, не более | |||||
| Концевой выключатель | ВКП-В322 | 8А3.602.021 ТУ | 5 | 5 | 49,4(5) | 9,8(1) | 0,7–1,4 | 5,5 | 11 | 250 |
| ВКП-Д713 | 8А3.602.037 ТУ | 10 | 10 | 1,0–1,4 | ||||||
| Микро-выключатель | АМ800К | 7ШО.360.004 ТУ | 5 | 44,1 max (4,5 mах) | 14,7 (1,5) | 0,6–1,2 | 10 | 220 | ||
| АМ800 | 14,7–34,3 (1,5–3,5) | 9,8(1) | 0,5–1,2 | 0,4 | 200 | |||||
| Концевой выключатель | ДП702 | 7Ш3.603.006 ТУ | 6 | 49–98 (5–10) | 29,4(3) | 3,5 mах | 8 mах | 220 | ||
| Микро-выключатель | ДТ715 | 8А3.602.059 ТУ | 2 | 6 | 24,5(2,5) | 4,9(0,5) | 1,0 | 0,5 | 85 | |
| В322 | 7Ш3.603.011 ТУ | 5 | 10,7(1,1) | 2,15(0,22) | 0,65–1,2 | 0,8 | 15 | |||
| М405 | 7Ш3.360.007 ТУ | 50 | 6 | 0,98–1,96 (0,1–0,2) | 0,49 (0,05) | 0,2 min | 0,25 | 3 | ||
| М405Б (бытовой) | 7Ш3.360.007 ТУД | – | – | 8 | ||||||
| М405Т | 7Ш3.360.007 ТУ | 5 | 6 | 11 | 4 | |||||
| М425-2С | 8А3.602.046 ТУ | 1,96(0,2) mах | 0,5 mах | |||||||
Продолжение табл. 2
| Наименование изделия | Тип изделия | Обозначение технических условий | Вариант электри-ческой схемы | Номер рисунка | Параметры цепей постоянного тока | Параметры цепей переменного тока | Частота, Гц | cos j , не менее | |||||
| Напря-жение, В | Ток, А | Напря-жение, В | Ток, А | ||||||||||
| При активной нагрузке | При индуктивной нагрузке | мини-мальный | максимальный | ||||||||||
| при активной нагрузке | при индуктивной нагрузке | ||||||||||||
| Микро-выключатель | Д701 | 7ШО.360.006 ТУ | II | 8 | 15–30 | 0,2–10 | 0,2–5 | – | – | – | – | – | – |
| Д703 | 14 | ||||||||||||
| Д711 | 8 | 0,2–8 | 0,2–3 | 15–220 | 0,2 | 3 | 1,5 | 400–1000 | 0,5 | ||||
| Д713, Д7131 | 14 | ||||||||||||
| Д301 | 8 | 15–80 | 0,05–0,5 | 0,05–0,5 | – | – | – | – | – | – | |||
| Д303, Д3031 | 14 | ||||||||||||
| Д311 | 8 | 15–30 | 15–220 | 0,05 | 0,5 | 0,5 | 400–1000 | 0,5 | |||||
| Д721Т | 8 | 0,2–5 | 0,2–3 | 0,2 | 3,0 | 3,0 | |||||||
| 2Д701 | III | 12 | 0,2–10 | 0,2–5 | |||||||||
| КВ-9-1 | II | 9 | – | – | – | – | – | – | |||||
| КВ-9-2 | 10 | ||||||||||||
| КВ-6АП | 7Ш3.603.009 ТУ | 13 | 24–29,7 | 0,05–10 | 0,05–5 | ||||||||
| КВ-6-1/25 | 7Ш3.603.010 ТУ | 11 | 25 | – | |||||||||
| МКБ-2,5-220 | ТУ 1-601-0001–88 | 8 | – | – | 220 | 2,5 | 50 | ||||||
| МКБ1-2,5-220 | 14 | ||||||||||||
Окончание табл. 2
| Наименование изделия | Тип изделия | Обозначение технических условий | Падение напряжения, мВ, не более | Износостойкость | Усилие на приводной элемент, Н (кгс) | Ход приводного элемента, мм | Срок службы, лет | Масса, г, не более | |||
| Число переключений, тыс. | Частота переключений, 1/мин | При прямом срабатывании, не более | При обратном срабатывании, не менее | Прямой рабочий, не менее | Дополни-тельный, не более | ||||||
| Микро-выключатель | Д701 | 7ШО.360.006 ТУ | 260 | 30 | 12 | 4,4(0,45) | 1,5(0,15) | 1 min | 0,5 | 10 | 9 |
| Д703 | |||||||||||
| Д711 | 10 | 6 | 10 | ||||||||
| Д713, Д7131 | |||||||||||
| Д301 | 20 | 12 | 9 | ||||||||
| Д303, Д3031 | |||||||||||
| Д311 | 30 | 6 | 10 | ||||||||
| Д721Т | 270 | 4 | 5,9(0,6) | ||||||||
| 2Д701 | 260 | 10 | 11,8(1,2) | 3,4(0,35) | 1–1,5 | 18,5 | |||||
| КВ-9-1 | 30 | 12 | 4,4(0,45) | 1,5(0,15) | 1 min | 8 | |||||
| КВ-9-2 | |||||||||||
| КВ-6АП | 7Ш3.603.009ТУ | 22 | 10 | 4,4–8,8 (0,45–0,9) | – | 0,9 | |||||
| КВ-6 1/25 | 7Ш3.603.010ТУ | 375 | 2 | 12 | 7,8–10,8 (0,8–1,1) | 2,5(0,25) | 0,8–1,2 | 8 | 8,5 | ||
| МКБ-2,5-220 | ТУ 1-601-0001–88 | 260 | 10 | 30 | – | – | – | – | 3 | 10 | |
| МКБ1-2,5-220 | |||||||||||
Гарантийный срок выключателей и микровыключателей - 8 лет, кроме выключателей ВКП-В322, ВКП-Д713, М405Т и М425-2С, гарантийный срок которых - 10 лет.
Общий вид, габаритные и установочные размеры выключателей и микровыключателей приведены на рис. 1-14, электрические принципиальные схемы - на рис. 15.

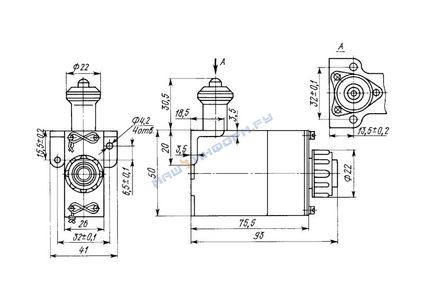

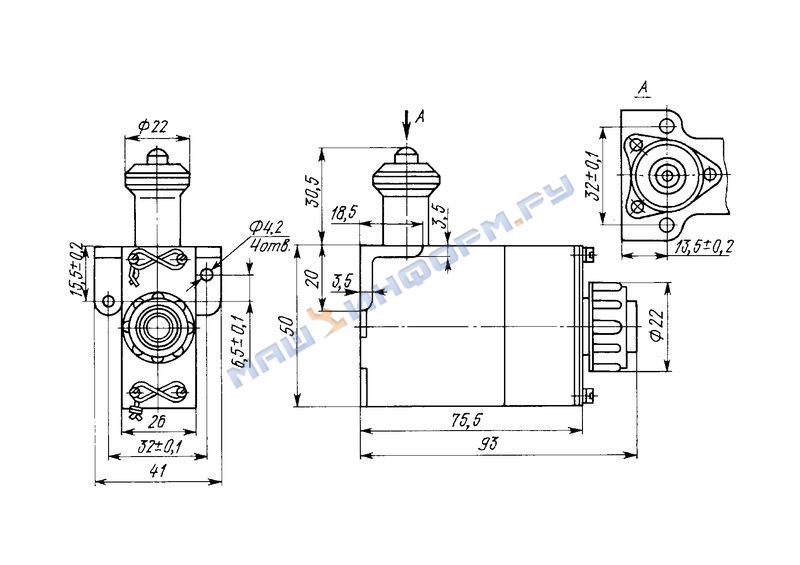

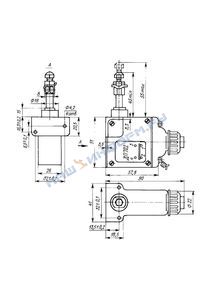

Общий вид, габаритные и установочные размеры выключателей концевых ВКП-В322, ВКП-Д713

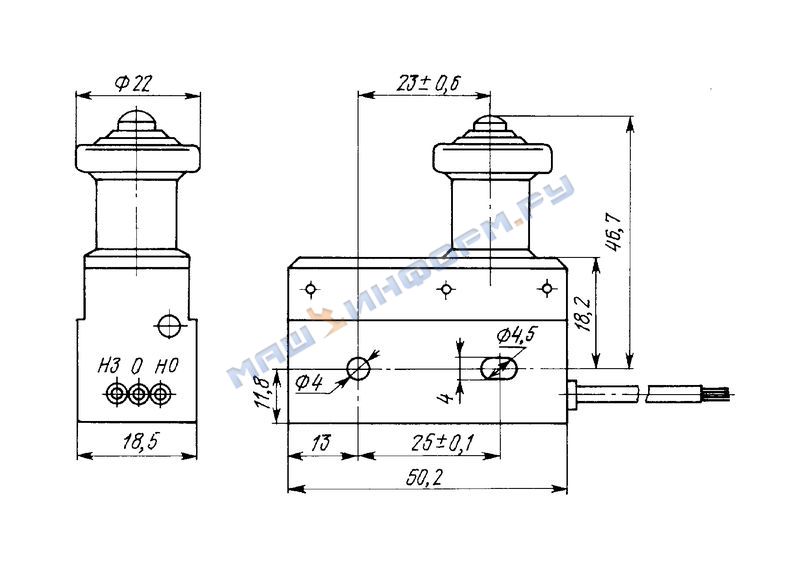

Общий вид, габаритные и установочные размеры микровыключателей АМ800К
Общий вид, габаритные и установочные размеры микровыключателей АМ800

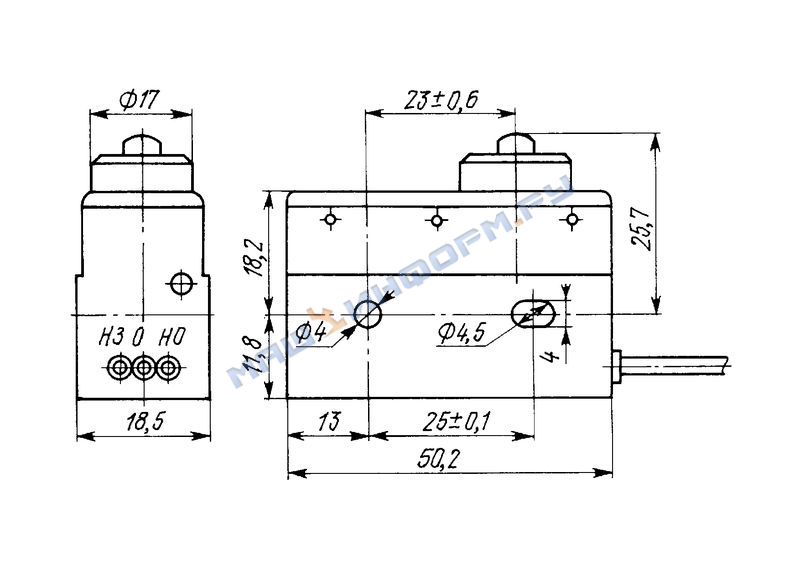

Общий вид, габаритные и установочные размеры концевого выключателя ДП702

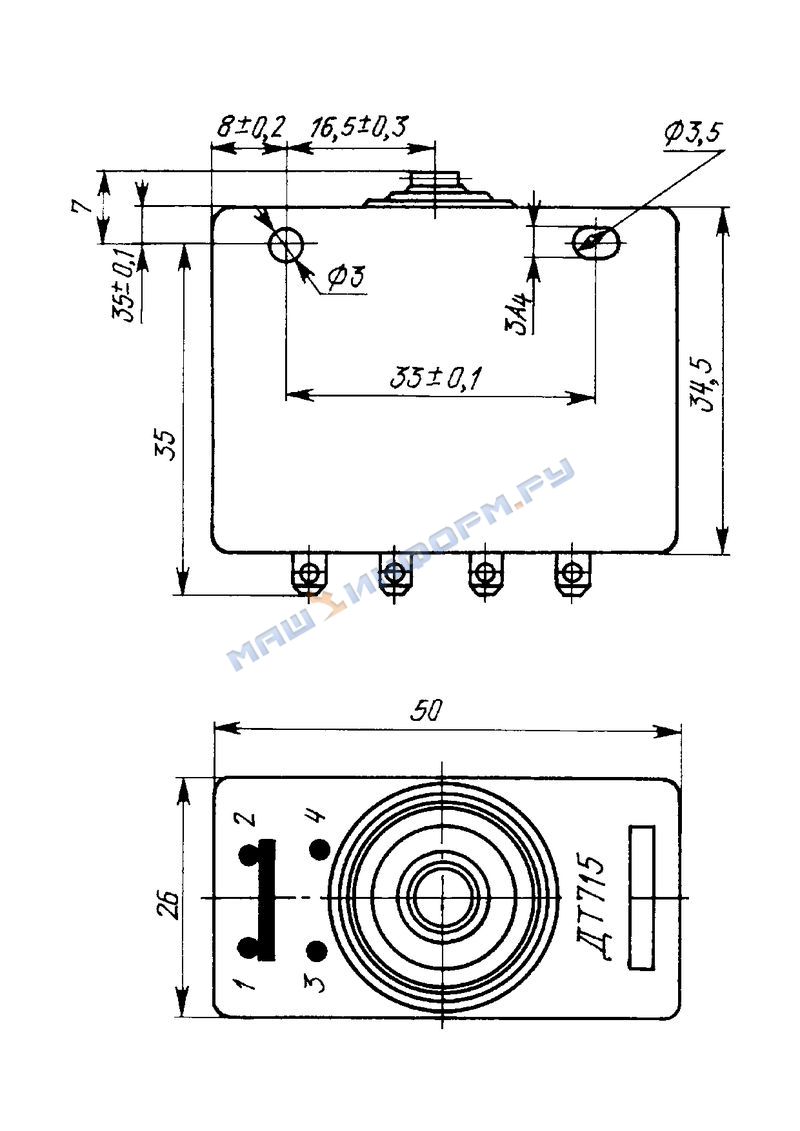

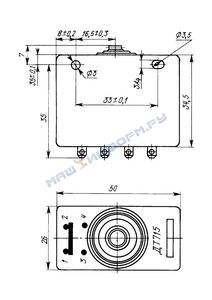

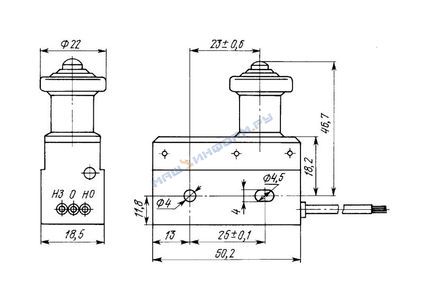

Общий вид, габаритные и установочные размеры микровыключателя ДТ715

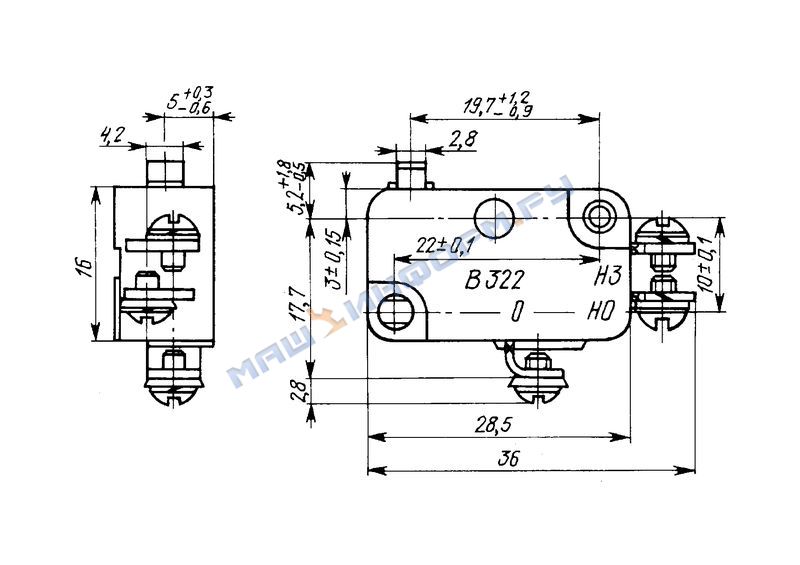

Общий вид, габаритные и установочные размеры микровыключателя В322
Общий вид, габаритные и установочные размеры микровыключателей М405, М405Б, М405Т, М425-2С

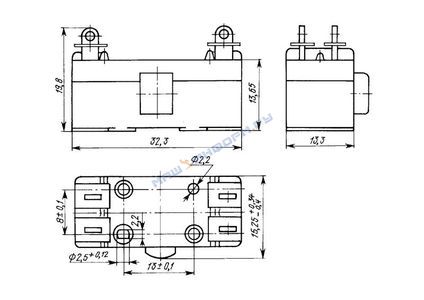

Общий вид, габаритные и установочные размеры микровыключателей Д701, Д711, Д301, Д311, Д721Т, МКБ-2,5-220

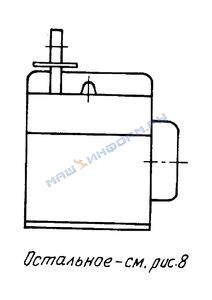

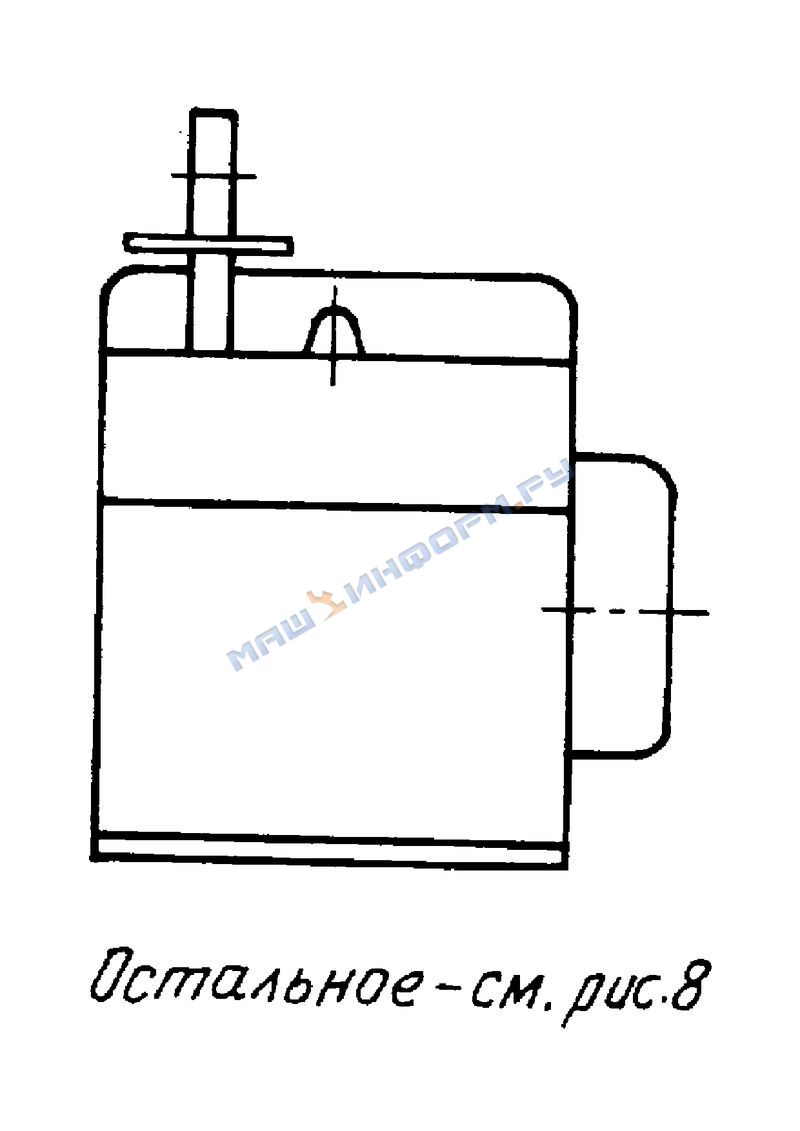

Общий вид, габаритные и установочные размеры микровыключателей КВ-9-1

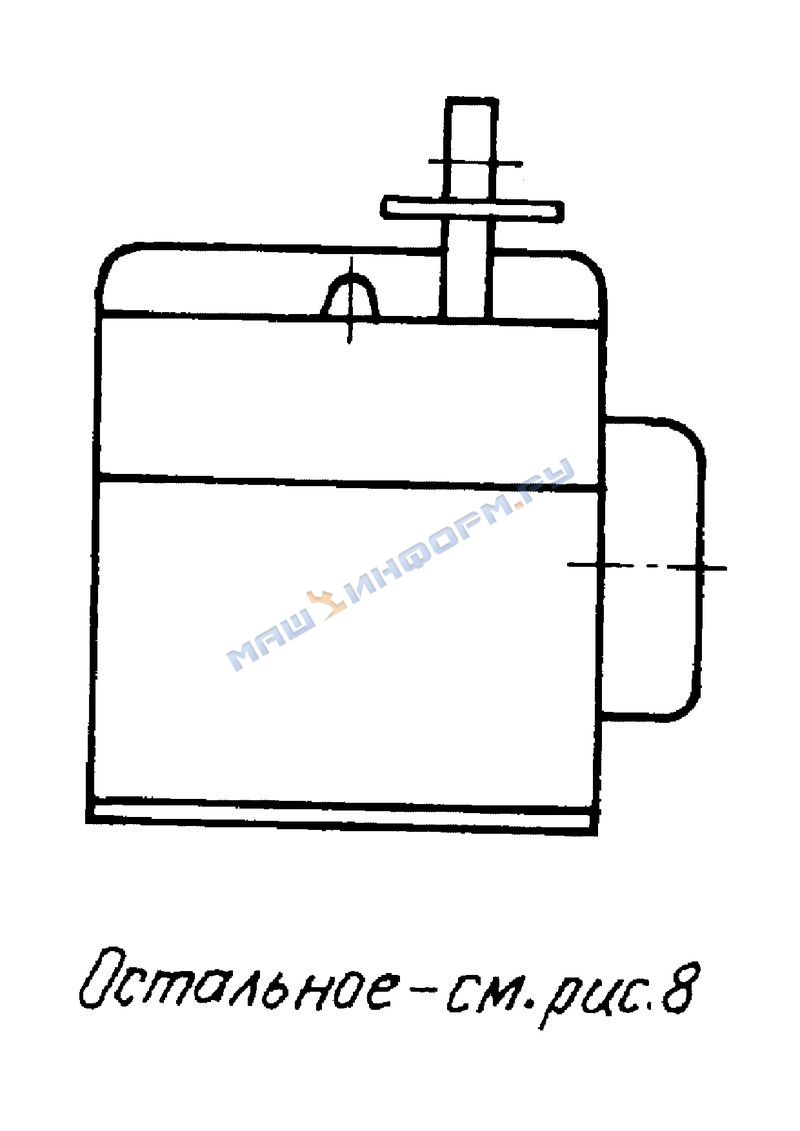

Общий вид, габаритные и установочные размеры микровыключателей КВ-9-2

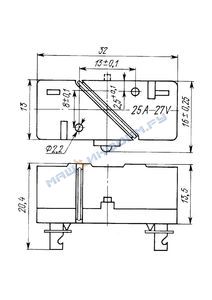

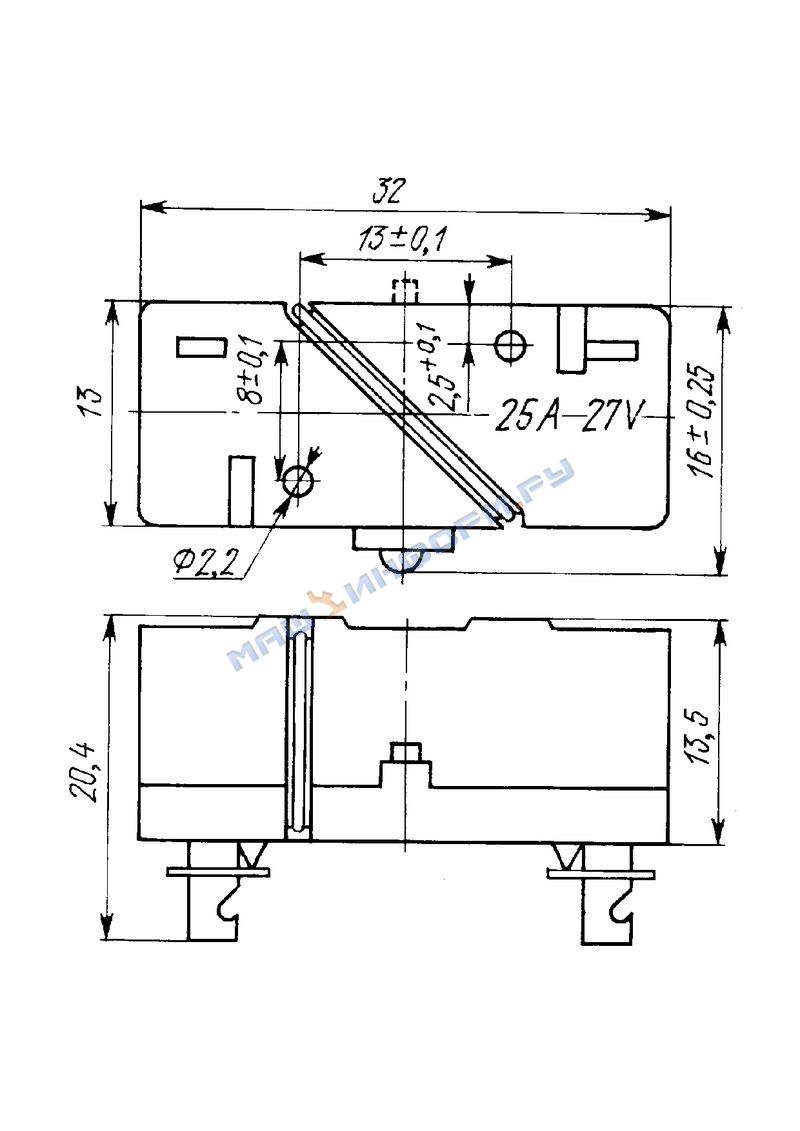

Общий вид, габаритные и установочные размеры микровыключателей КВ-6-1/25
Общий вид, габаритные и установочные размеры микровыключателей 2Д701

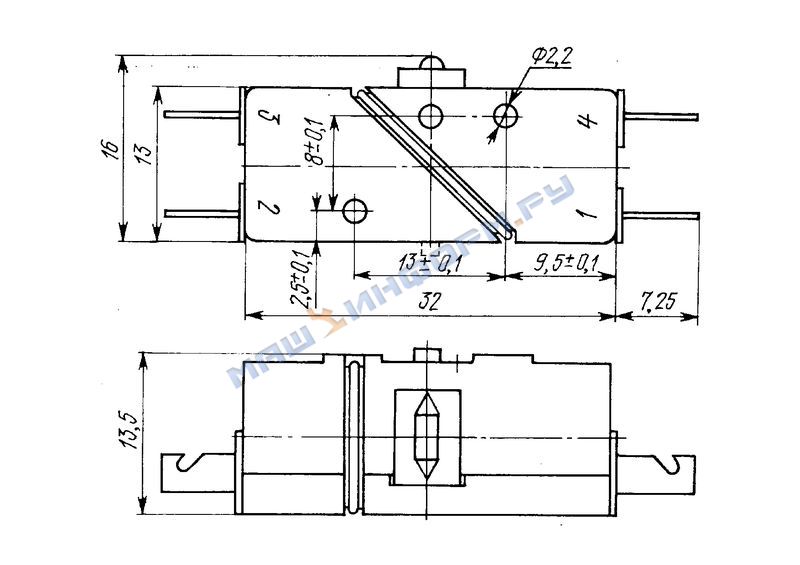

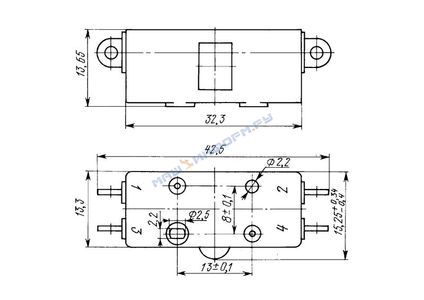

Общий вид, габаритные и установочные размеры микровыключателей КВ-6АП

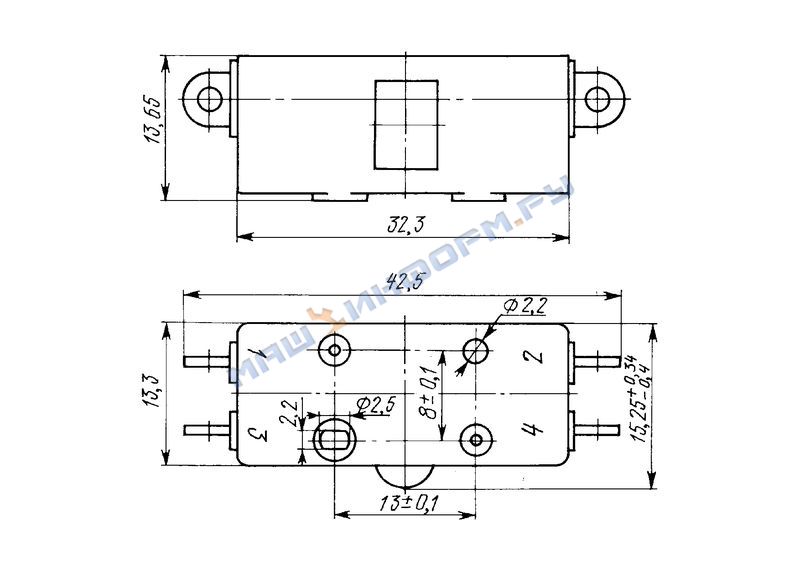

Общий вид, габаритные и установочные размеры микровыключателей Д703, Д713, Д7131, Д303, Д3031, МКБ1-2,5-220

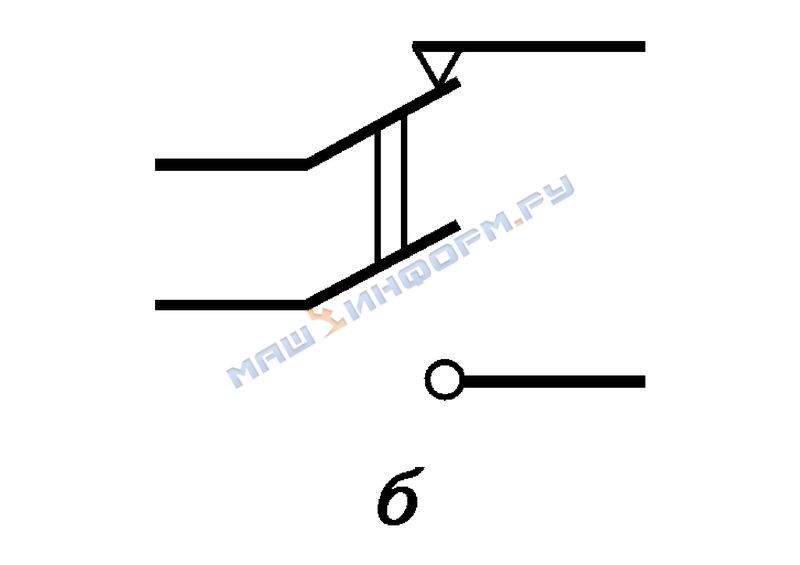

Электрические принципиальные схемы выключателей и микровыключателей:

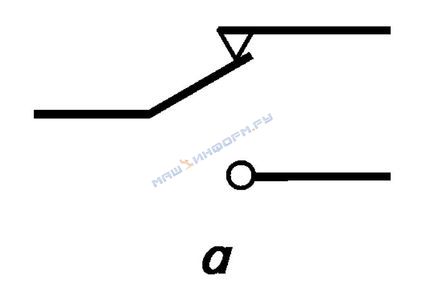

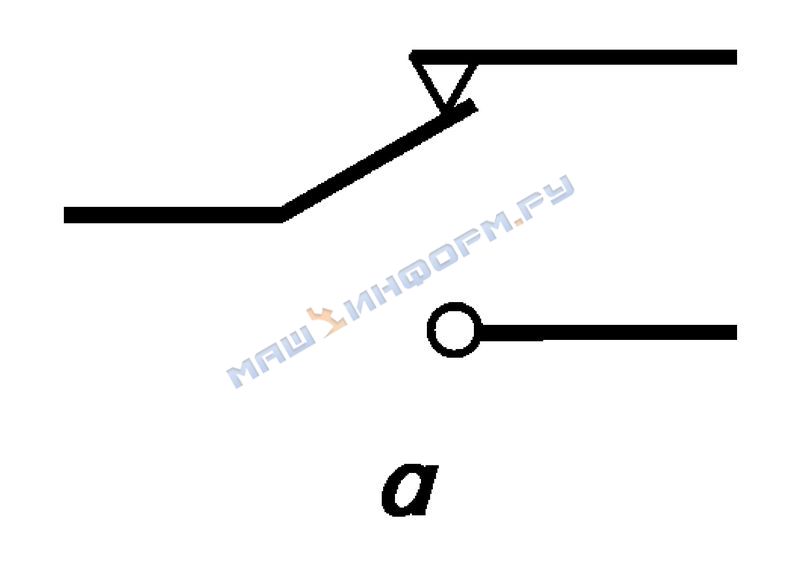

а - вариант I;

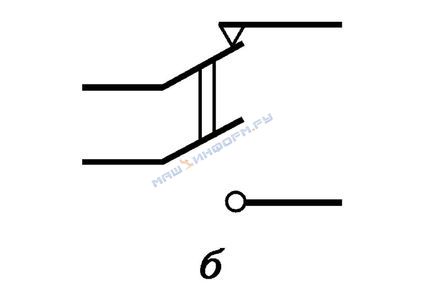

б - вариант II;

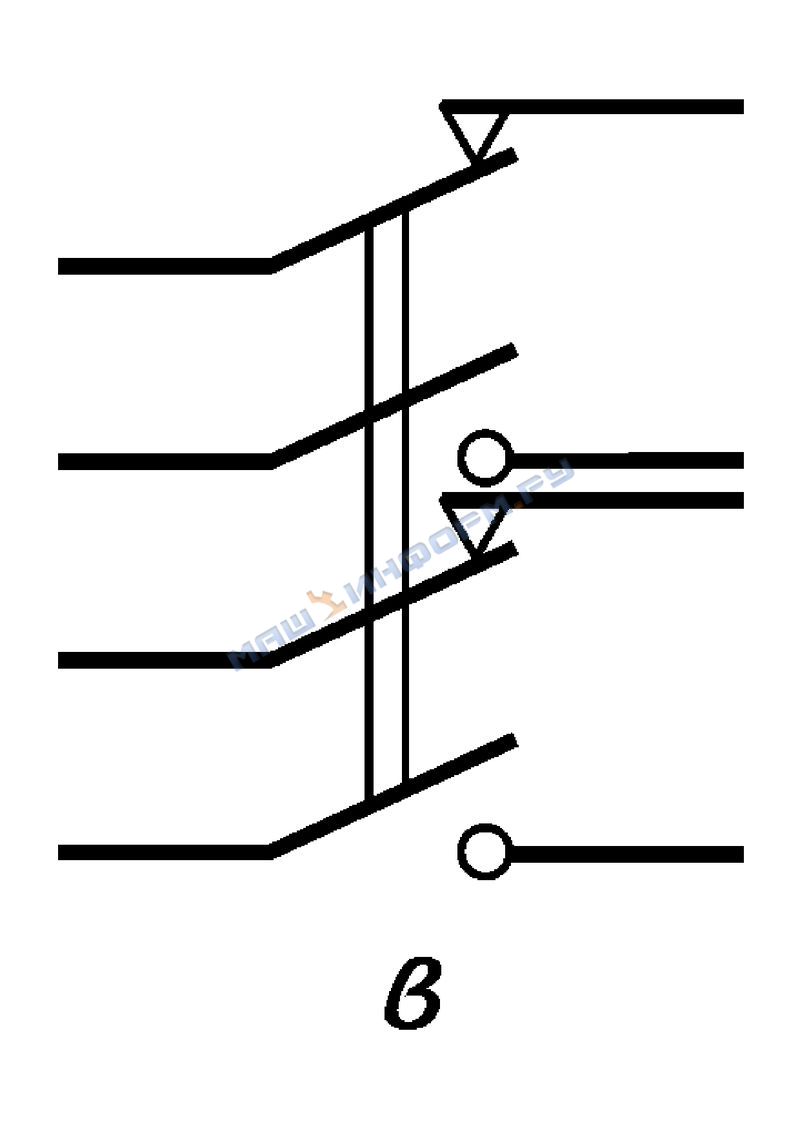

в - вариант III
Выключатель ВКП-В322 представляет собой одноцепевой переключатель с двойным разрывом цепи контактов. Состоит из микровыключателя В322, помещенного в металлический корпус. Основным элементом выключателя является контактная система на два направления, одиночного разрыва, с тремя выводами, которая приводится в действие герметичным нажимным устройством, выступающим над корпусом выключателя.
Выключатель концевой ВКП-Д713 представляет собой одноцепевой переключатель с двойным разрывом цепи контактов. Состоит из микровыключателя Д713, заключенного в металлический корпус и нажимного устройства, при воздействии на которое происходит размыкание одной цепи и замыкание другой. Основным элементом изделия является контактная система на два направления, двойного разрыва, с четырьмя выводами, соединенными монтажными проводами, предназначенными для пайки подводящих проводов.
Микровыключатели АМ800 и АМ800К представляют собой одноцепевые переключатели с одинарным разрывом цепи контактов. Состоят из пластмассового корпуса, в котором находится контактная система на два направления, одиночного разрыва, с тремя выводами. Приходит в действие при помощи герметичного нажимного устройства, соединенного с корпусом микровыключателя.
Концевой выключатель ДП702 состоит из кнопочного микровыключателя Д713, укрепленного в алюминиевом корпусе и рычажной системы, под воздействием которой происходит давление на кнопку микровыключателя Д713, в результате чего микровыключатель Д713 срабатывает. Основным элементом микровыключателя является контактный механизм на два направления, двойного разрыва, с четырьмя выводами, соединенными с помощью контактного провода с выводами клеммной панели. Панель закрывается крышкой с резиновой втулкой, через которую выводятся провода.
Микровыключатель ДТ715 представляет собой одноцепевой переключатель с двойным разрывом цепи. Состоит из микровыключателя Д713, помещенного внутрь металлического корпуса с резиновой мембраной и штоком. При приложении усилия к штоку давление передается на кнопку микровыключателя Д713, при срабатывании которого происходит размыкание одной цепи и замыкание другой. Основным элементом микровыключателя является контактный механизм на два направления, двойного разрыва, с четырьмя выводами, соединенными с четырьмя цилиндрическими выводами, предназначенными для пайки подводящих проводов.
Микровыключатель В322 представляют собой одноцепевой переключатель с одинарным разрывом цепи контактов. Состоит из керамического корпуса, в котором находится контактная система на два направления, одиночного разрыва, с тремя выводами. Контактные пластины имеют резьбовые отверстия для винтов, служащих для подсоединения проводов. Контактная система приводится в действие кнопкой, выступающей над корпусом.
Микровыключатели типов М405, М405Б, М405Т, М425-2С представляют собой одноцепевые переключатели мгновенного действия с одинарным разрывом цепи. Состоят из пластмассового корпуса, в котором находится контактный механизм на два направления, одиночного разрыва, с тремя выводами. Механизм приводится в действие кнопкой, выступающей над корпусом. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки.
Основным элементом микровыключателей Д701, Д703, Д711, Д713, Д301, Д303, Д311, Д721Т, КВ-6АП является контактный элемент на два направления с двойным разрывом цепи, с четырьмя выводами. Микровыключатели КВ-9-1, КВ-9-2, КВ-6-1/25 имеют два вывода. Контактный механизм располагается в пластмассовом корпусе и приводится в действие кнопкой, выступающей над корпусом. Выводы имеют горизонтальное или вертикальное расположение. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки.
Микровыключатель Д7131 по конструкции аналогичен микровыключателю Д713, а микровыключатель Д3031 аналогичен микровыключателю Д303, и отличаются только увеличенным диаметром отверстий для крепления микровыключателя.
Микровыключатели 2Д701 представляют собой переключатель мгновенного действия с двойным разрывом цепи. Основным элементом микровыключателя является контактная система на четыре направления, имеющая 8 выводов, приводящаяся в действие при помощи кнопки, выступающей над корпусом. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов с помощью пайки.
Микровыключатели МКБ-2,5-220, МКБ1-2,5-220 состоят из пластмассового корпуса и кнопки, выступающей над корпусом, нажатием на которую приводится в действие контактный механизм внутри корпуса, на два направления, двойного разрыва, с четырьмя выводами. Конструкция контактных выводов предусматривает возможность подсоединения подводящих проводов путем пайки.
Микровыключатели МКБ-2,5-220 выполнены в габаритном исполнении Д701, МКБ1-2,5-220 - в габаритном исполнении Д703.
Все выключатели и микровыключатели неремонтопригодны и консервации не подлежат.
В комплект поставки входят: выключатель или микровыключатель - количество по заказу; этикетка и рекомендации по пайке - по 1 экз. на партию изделий, находящихся в одной коробке; руководство по эксплуатации.
