Переключатели с нажимным и перекидным контактами герметизированные однополюсные типов ПНПГ-15М, ПНПГ-15КМ и двухполюсные типов 2ПНПГ-15М, 2ПНПГ-15КМ
Общие сведения
Переключатели с нажимным и перекидным контактами однополюсные типов ПНПГ-15М, ПНПГ-15КМ и двухполюсные типов 2ПНПГ-15М, 2ПНПГ-15КМ предназначены для работы в цепях постоянного и переменного токов с активной и индуктивной нагрузками и являются аппаратами общего применения.
Структура условного обозначения
ХПНПГ-15(К) М:
Х - число полюсов:
отсутствие цифры - однополюсные; 2 - двухполюсные;
ПНПГ - переключатель с нажимным и перекидным контактами
герметизированный;
15 - условная характеристика;
К - место установки: без индекса К - в кабинах с обычным
освещением; с индексом К - в кабинах с красным освещением;
М - модернизированный.
Условия эксплуатации
Климатическое исполнение О (общеклиматическое).
Температура окружающей среды от минус 60 до 60°С.
Переключатели сохраняют работоспособность после пребывания в нерабочем состоянии в течение двух часов при температуре окружающей среды до 80°С.
Относительная влажность окружающей среды до 100% при температуре до 40°С.
Вибрация с частотой 5-300 Гц с ускорением до 5g и амплитудой до 1 мм.
Ударные нагрузки с длительностью импульса 20-50 мс с ускорением 12g.
Линейные (центробежные) нагрузки с ускорением до 10g.
Воздействие морского тумана при температуре до 27°С.
Воздействие инея и росы.
Воздействие грибковой среды.
Переключатели соответствуют требованиям технических условий 7ШО.360.005 ТУ и 8Ю3.602.010 ТУ. 7ШО.360.005 ТУ;8Ю3.602.010 ТУ
Номинальное напряжение цепи, В: постоянного тока - 27-+; до 36
переменного тока частотой 50 Гц - до 250
Коммутируемый ток, А: в цепях постоянного тока: при активной нагрузке при напряжении: 27-+ В - 0,1-15
36 В - 15
при индуктивной нагрузке с t ?0,015 с при напряжении: 27-+ В - 0,1-7
36 В - 7
в цепях переменного тока - 10
Режим работы - Продолжительный с частотой переключений в мин не более 10
Падение напряжения на выводах, мВ, не более - 180
Усилие перекладывания ручки переключателей, Н (кгс): однополюсных ПНПГ-15М, ПНПГ-15КМ - 2,9-24,5 (0,3-2,5)
двухполюсных 2ПНПГ-15М, 2ПНПГ-15КМ - 4,9-29,4 (0,5-3)
Масса, г, не более: однополюсных ПНПГ-15М, ПНПГ-15КМ - 70
двухполюсных 2ПНПГ-15М, 2ПНПГ-15КМ - 105
Переключатели сохраняют работоспособность после перегрузки постоянным током 2Iном в течение двух минут без разрыва цепи контактов.
Общий гарантийный срок - 8 лет.
Конструкция и принцип действия
Переключатели состоят из металлической крышки, панели и корпуса, изготовленных из пресс-материала, внутри которых находится контактный механизм, мгновенное срабатывание которого происходит при перекладывании металлической ручки. Контактный механизм состоит из 2-х секций, работающих независимо. На крышке переключателя установлены две самоконтрящиеся гайки для крепления изделия на объекте. В панели впрессованы выводы с винтами для подсоединения монтажных проводов. Изделия герметизированы.
Переключатели без индекса К устанавливаются в кабинах с обычным освещением. Переключатели с индексом К устанавливаются в кабинах с красным освещением и отличаются от первых удлиненной на 6 мм ручкой и отсутствием светящегося глазка на ручке.
Изделия одного типа взаимозаменяемы по своим габаритным и установочным размерам, детали и сборочные единицы изделий одного типа взаимозаменяемы.
Общий вид, габаритные и установочные размеры переключателей приведены на рис. 1, 2, электрические схемы - на рис. 3.
Общий вид, габаритные и установочные размеры однополюсных переключателей типов ПНПГ-15М, ПНПГ-15КМ
Примечания.
1. Включение позиции противоположно направлению движения ручки.
2. Угол хода ручки после срабатывания контактной системы не менее 3°.

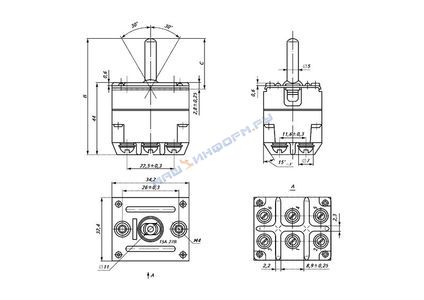

Общий вид, габаритные и установочные размеры двухполюсных переключателей типов 2ПНПГ-15М, 2ПНПГ-15КМ
I - Маркировка типа изделия
Примечания - по рис. 1.
Таблица к рис. 1, 2
| Тип переключателя | Размеры, мм | |
| В | Г | |
| ПНПГ-15М 2ПНПГ-15М | 64 | 21,6 |
| ПНПГ-15КМ 2ПНПГ-15КМ | 70 | 27,6±0,6 |

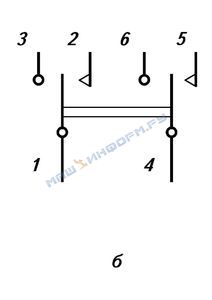

Электрические схемы переключателей:
а - ПНПГ-15М, ПНПГ-15КМ;
б - 2ПНПГ-15М, 2ПНПГ-15КМ
В комплект поставки входят: переключатель - количество по заказу; этикетка - 1 экз. на партию; руководство по эксплуатации - по требованию.
