Переключатели перекидные с нейтральным положением герметизированные типов ППНГ-15, ППНГ-15К
Общие сведения
Переключатели перекидные с нейтральным положением герметизированные мгновенного действия типов ППНГ-15, ППНГ-15К предназначены для работы в цепях постоянного и переменного тока с активной и индуктивной нагрузками.
Структура условного обозначения
ППНГ-15(К):
ППНГ - переключатель перекидной с нейтральным положением
герметизированный;
15 - условная характеристика;
К - место установки: без индекса К - в кабинах с обычным
освещением; с индексом К - в кабинах с красным освещением.
Условия эксплуатации
Климатическое исполнение О (общеклиматическое).
Температура окружающей среды от минус 60 до 60°С.
Относительная влажность окружающей среды до 98% при температуре 40°С.
Вибрационные нагрузки в диапазоне частот 5-300 Гц с максимальным ускорением 5g.
Ударные нагрузки с максимальным ускорением 4g частотой 40-100 ударов в мин длительностью импульса 5-10 мс.
Линейные (центробежные) нагрузки с максимальным ускорением 9g.
Переключатели пылевлагозащищенные.
Переключатели соответствуют требованиям технических условий 7ШО.360.000 ТУ и 8Ю3.602.010 ТУ. 7ШО.360.000 ТУ;8Ю3.602.010 ТУ
Технические характеристики
Номинальное напряжение цепи, В: постоянного тока - 27-+; до 36 переменного тока частотой 50 Гц - до 250 Коммутируемый ток в цепи контактов, А: в цепях постоянного тока: при активной нагрузке при напряжении: 27-+ В - 0,1-15 36 В - 15 при индуктивной нагрузке с t ?0,015 с при напряжении: 27-+ В - 0,1-7 36 В - 7 в цепях переменного тока - 10 Режим работы - Продолжительный с частотой переключений в мин не более 10 Падение напряжения на выводах, мВ, не более - 180 Усилие перекладывания ручки, Н (кгс) - 4,9-24,5 (0,5-2,5) Масса, г, не более - 45
Общий гарантийный срок 8 лет.
Конструкция и принцип действия
Переключатель состоит из следующих основных узлов: металлической крышки, корпуса и панели, изготовленных из прессматериала. Внутри корпуса и панели находится контактный механизм мгновенного действия, срабатывание которого происходит при перекладывании ручки. В нейтральном положении ручки контакты разомкнуты. В панели впрессованы 3 вывода с винтами для подсоединения монтажных проводов. В крышке закреплены 2 самоконтрящиеся гайки для установления переключателя на объекте.
Переключатель ППНГ-15 устанавливается в кабинах с обычным освещением.
Переключатель ППНГ-15К устанавливается в кабинах с красным освещением и отличается от ППНГ-15 только конструкцией ручки. Ручка ППНГ-15К не имеет светящегося глазка и длиннее на 6 мм.
Общий вид, габаритные и установочные размеры переключателей приведены на рис. 1, электрическая схема - на рис. 2.
Таблица к рис. 1
| Тип переключателя | Размеры, мм | |
| Н | L | |
| ППНГ-15 | 60 | 21,6 |
| ППНГ-15К | 66 | 27,6±0,6 |
Общий вид, габаритные и установочные размеры переключателей ППНГ-15 и ППНГ-15К
Примечание. Угол хода ручки после срабатывания контактной системы не менее 3°.

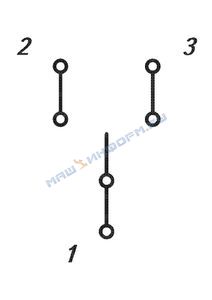

Электрическая схема переключателей ППНГ-15 и ППНГ-15К
В комплект поставки входят: переключатель - количество по заказу; этикетка - 1 экз. на партию; руководство по эксплуатации - по требованию.
