Переключатели перекидные с нейтральным положением двухполюсные типов 2ППНТК, 2ППНТ и трехполюсные типов 3ППНТК, 3ППНТ

Общие сведения

Переключатели перекидные с нейтральным положением двухполюсные типов 2ППНТК, 2ППНТ и трехполюсные типов 3ППНТК, 3ППНТ предназначены для коммутации электрических цепей постоянного и переменного токов в различных климатических условиях.

Структура условного обозначения

ХППНТ (К):
Х - число полюсов: 2, 3;
ППН - переключатели перекидные с нейтральным положением;
Т - тропическое исполнение;
К - место установки: без индекса К - в кабинах с обычным
освещением; с индексом К - в кабинах с красным освещением.

Условия эксплуатации

Климатическое исполнение Т.
Температура окружающей среды от минус 60 до 60°С.
Циклическое изменение температур от минус 60 до 80°С.
Относительная влажность окружающей среды до 100% при температуре до 40°С.
Вибрационные нагрузки в диапазоне частот 5-300 Гц с ускорением до 5g амплитудой колебаний до 1 мм.
Ударные нагрузки с ускорением до 12g длительностью импульса 5-50 мс.
Линейные (центробежные) нагрузки с ускорением до 10g.
Воздействие соляного (морского) тумана при температуре до 27°С.
Воздействие инея и росы.
Воздействие плесневых грибов.
Воздействие пыли.
Переключатели пылевлагозащищенные.
Переключатели соответствуют требованиям технических условий 7ШО.360.002 ТУ и 8Ю3.602.010 ТУ. 7ШО.360.002 ТУ;8Ю3.602.010 ТУ

Технические характеристики

Номинальное напряжение цепи, В: постоянного тока - 27_-⁺; до 36 переменного тока частотой 50 Гц двухполюсных переключателей - До 250 трехполюсных переключателей - До 380 Коммутируемый ток, А: в цепях постоянного тока: при активной нагрузке при напряжении: 27_-⁺ В - 0,1-15 36 В - 15 при индуктивной нагрузке с t ?0,015 с при напряжении: 27_-⁺ В - 0,1-7 36 В - 7 в цепях переменного тока - 10 Режим работы - Продолжительный с частотой переключений в мин не более 10 Падение напряжения на выводах, мВ, не более - 180 Усилие перекладывания ручки, Н (кгс) - 4,9-29,4 (0,5-3) Масса переключателя, г, не более двухполюсного - 105 трехполюсного - 130
Общий гарантийный срок - 8 лет.

Конструкция и принцип действия

Переключатели состоят из трех основных узлов: корпуса, панели и крышки. В панели размещены контактные механизмы с общим ползуном: четыре у двухполюсных переключателей, шесть у трехполюсных переключателей.
Механизм состоит из двух секций, работающих независимо. Срабатывание его осуществляется поворотом ручки, которая приводит в движение ползун. Ручка имеет устойчивое нейтральное положение. На крышке переключателей имеются две самоконтрящиеся гайки для крепления их на объекте. В панели закреплены выводы с винтами для крепления монтажных проводов.
Переключатели имеют герметизированную контактную систему.
Переключатели без индекса К устанавливаются в кабинах с обычным освещением. Переключатели с индексом К устанавливаются в кабинах с красным освещением и отличаются от переключателей без индекса К удлиненной ручкой и отсутствием светящегося глазка на торце ручки.

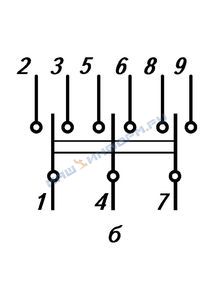

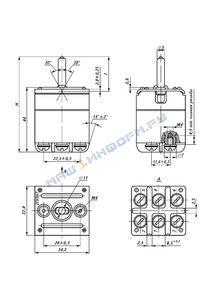

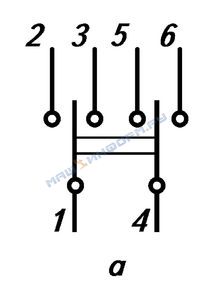

Общий вид, габаритные и установочные размеры переключателей приведены на рис. 1, 2, электрические схемы - на рис. 3.
