Погружной насос с автоматической защитой типа ПНАЗ
Общие сведения
Погружные насосы типа ПНАЗ-1 (3, 5) предназначены для откачки канализационных, в том числе дренажных, грунтовых вод из котлованов, карьеров на объектах строительства и коммунального хозяйства, суспензий, шлама плотностью до 1100 кг/м3, температурой до 65 (90)°С, с содержанием волокон и механических примесей с размерами, соответствующими ячейкам входного устройства до 30 мм. ПНАЗ-Х-1:
ПНАЗ - обозначение типа насоса (погружной с автоматической
защитой);
Х - заводской индекс изделия;
1 - модификация для эксплуатации при температуре 90°С.
Условия эксплуатации
Электронасосы ПНАЗ-1 и ПНАЗ-3 эксплуатируются при погружении в воду, для ПНАЗ-5 допускается как сухая установка, так и работа при погружении в воду.
Насос соответствует общим требованиям безопасности согласно ГОСТ 12.2.003.1-91 и требованиям техники безопасности электрических изделий согласно ГОСТ 12.2.007.0-75.
Насос соответствует классу защиты от поражения электрическим током I и степени защиты IР68 согласно ГОСТ 14254-96.
При эксплуатации насос должен быть подключен к специальному щиту управления типа ЩУПНАЗ, предназначенному для управления работой насоса и защиты электродвигателя.
Запрещается эксплуатировать насос без подключения провода заземления к зажиму заземления на щите управления или индивидуальному заземляющему устройству.
Включение насоса должно производиться при уровне воды, закрывающем рабочее колесо, или более высоком.
При эксплуатации необходимо периодически очищать входную решетку от застрявщих в ней предметов и снимать рубашку охлаждения для очистки от грунтовых отложений.
Количество воды в масляном картере не должно превышать 30%.
Транспортирование насоса в негерметичной упаковке допускается всеми видами транспорта (вагонах, контейнерах, автомобилях и пр.) в соответствии с правилами, действующими на данном виде транспорта.
Условия хранения насоса 2 (С) по ГОСТ 15150-69.
Электронасосы типа ПНАЗ соответствуют ТУ 3631-001-07547411-2000.
Агрегат сертифицирован СЦ "НАСТХОЛ" и имеет сертификат соответствия за № РОСС RU.АЯ45.В01466 от 18.04.2000.
Нормативно-технический документ
ТУ 3631-001-07547411-2000;РОСС RU.АЯ45.В01466
Технические характеристики
Типоисполнения, основные технические данные электронасосов и комплектующих электродвигателей приведены в табл. 1 и 2, характеристики насосов, испытанных на воде плотностью =1000 кг3 при частоте тока 50 Гц, на рис. 1-3.
Таблица 1
| Типоисполнение насоса | Подача Q, м3/ч (л/ч) | Напор Н, м | Глубина погружения, м | Масса насоса, кг, не более | Диаметр трубопровода, мм | Габаритные размеры, мм | Срок службы, лет | |
| входного | выходного | |||||||
| ПНАЗ-1 | 22 | 10 | 0,3–10 | 75 | 100 | 65 | 678 ? 578 ? 295 | 15 |
| ПНАЗ-1-1 | ||||||||
| ПНАЗ-3 | – | – | 0,3–18 | 90 | 80 | – | ||
| ПНАЗ-5 | 216 | 23 | 1–18 | 650 | 250 | 250 | – | |
Таблица 2
| Типоисполнение насоса | Электродвигатель | |||
| Тип | Мощность Nэ, кВт | Напряжение питания, В | Частота вращения, мин–1 | |
| ПНАЗ-1 | АИРВ100А4Б СП1 | 3 | 380 | 1500 |
| ПНАЗ-1-1 | ||||
| ПНАЗ-3 | АИРВ100А2Б СП1 | 4 | 3000 | |
| ПНАЗ-5 | АВ180В4 | 30 | 1500 | |
Характеристики насоса ПНАЗ-1:
h - КПД насоса

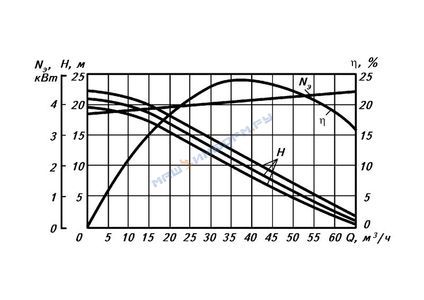

Характеристики насоса ПНАЗ-3:
h - по рис. 1

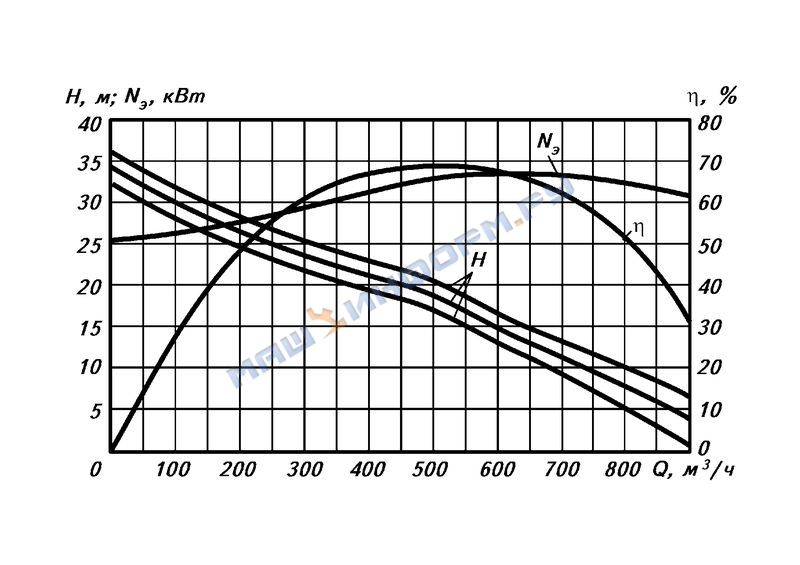

Характеристики насоса ПНАЗ-5:
h - по рис. 1
Шумовые и вибрационные характеристики согласно ГОСТ 12.1.026 представлены в табл. 3.
Таблица 3
| Наименование показателя | Значение показателя для насосов типоисполнений | |
| ПНАЗ-1, ПНАЗ-3 | ПНАЗ-5 | |
| Эквивалентный уровень звука, дБА, не более | 70 | 80 |
| Предельно допустимое значение виброскорости, дБ, не более | 92 | |
Определение вибрации и шумовых характеристик производится без погружения в воду, при установке на подставке.
Гарантийный срок службы насоса - 1 год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки с завода.
Гарантийные обязательства по электродвигателям - в соответствии с техническими условиями изготовителей.
Погружной насос ПНАЗ состоит из приводного электродвигателя - 3, рабочего колеса - 1, насаженного на вал электродвигателя - 4, и улитки - 5. Рабочее колесо приводится во вращение через шпонку и закреплено на валу электродвигателя гайкой.

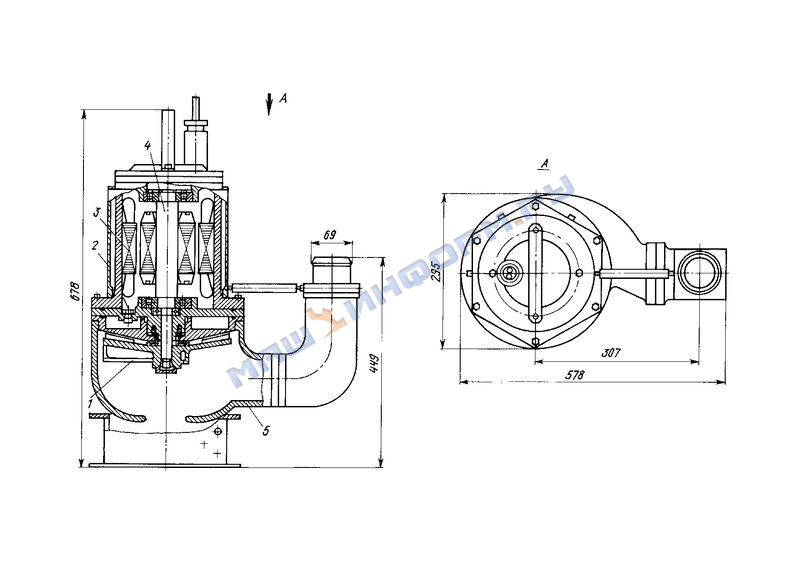

Общий вид, габаритные и присоединительные размеры насоса ПНАЗ-1 приведены на рис. 4.
Общий вид, габаритные и присоединительные размеры насоса ПНАЗ-1
Для обеспечения длительной безотказной работы при постоянном пребывании в воде (срок службы насоса 15 лет) в конструкции насоса предусмотрены:
торцовое уплотнение на валу электродвигателя между масляной полостью и рабочим колесом из сверхтвердых материалов;
термосопротивления, встроенные в обмотки электродвигателя, обеспечивающие выработку сигнала на отключение питания электродвигателя при превышении температуры обмотки свыше 130°С;
датчик влажности, установленный в крышке масляной полости, расположенной под электродвигателем и заполненной трансформаторным маслом, по сигналу которого производится автоматическое отключение электродвигателя при попадании воды в насос и ее превышении в масляной полости свыше 30%;
система охлаждения электродвигателя, обеспечивающая работу насоса при низких уровнях жидкости (до 300 мм) без перегрева электродвигателя - специальная рубашка охлаждения - 2, соединенная гибкой трубкой с выходом жидкости через самоочищающийся фильтр. При работе в водоеме с низким уровнем воды охлаждение насоса происходит за счет отбора части воды с выхода через самоочищающийся фильтр в рубашку охлаждения, из которой вода через край самотеком вновь сливается в водоем;
открытое вихревое колесо, позволяющее откачивать волокнистые сточные воды, шлам, суспензии плотностью до 1100 кг/м3 с размерами твердых частиц до 30 мм.
Рабочее колесо раскручивает жидкость в зазоре между колесом и улиткой. В выходном канале улитки создается напор жидкости, а по оси возникает зона разрежения, в которую через входную горловину улитки происходит всасывание. Большой колцевой зазор между рабочим колесом и улиткой обеспечивает беспрепятственный проход раскручиваемой жидкости с твердыми включениями.
Направление вращения рабочего колеса по часовой стрелке, если смотреть на насос сверху, проверяется пробным кратковременным пуском. При этом незакрепленный насос сделает рывок в направлении, противоположном правильному направлению вращения.
Для управления и защиты предназначен шкаф управления ПНАЗ, обеспечивающий аварийное отключение электродвигателя при обрыве фазы питающего напряжения, неправильном чередовании фаз, снижении напряжения до значения менее 80% номинального, повышении температуры обмоток выше 130°С, КЗ в силовой цепи, понижении сопротивления изоляции силовой цепи менее 750 кОм, при получении сигнала от датчика влажности.
В комплект поставки входят: насос, закрепленный на поддоне, паспорт, упакованный в полиэтилен и размещенный в выходном патрубке насоса.
