Электронасос погружной фекальный моноблочный "Иртыш"
Общие сведения
Центробежный погружной электронасос "Иртыш" предназначен для откачки чистой и загрязненной воды, сточных и фекальных вод и промышленных отходов плотностью до 1100 кг/м3 с содержанием твердых механических примесей до 10% по массе с плотностью твердых частиц не более 2500 кг/м3 и максимальным размером до 40 мм.
Области применения насосов "Иртыш" - строительство промышленных и жилых, нефтепромысловых, морских сооружений, горное дело (для осушения котлованов, траншей и других емкостей), канализация, водоснабжение, сельское хозяйство (удаление сточных вод из отдельных домов и поселков, откачивание фекальных жидкостей, промышленных отходов из колодцев, выгребных ям и пр.) и другие отрасли народного хозяйства.
С использованием насосов "Иртыш" может быть создана двухнасосная станция для отвода сточных вод.
Структура условного обозначения
"Иртыш" ХХ ПФ-Х-К:
"Иртыш" - условное наименование изделия;
Х - условное обозначение типа электродвигателя
(М - на 220 В, без индекса - на 380 В);
Х - мощность электродвигателя, кВт (11 - 1,1; 30 - 3);
П - погружной;
Ф - фекальный;
Х - модификация (011 - насос ручного управления с
термозащитой, 021 - насос-автомат с поплавковым
выключателем);
К - детали проточной части из нержавеющей стали.
Условия эксплуатации
Климатическое исполнение (УХЛ) и категория размещения (4) по ГОСТ 15150-69.
Не допускается работа насоса, не заполненного перекачиваемой жидкостью - "всухую".
Работа насоса с неполностью погруженным электродвигателем допускается не более 5 мин.
Не допускается использование насоса для перекачивания питьевой воды из-за возможного попадания масла из масляной камеры.
Запрещается эксплуатация насоса непосредственно от сети без электрощита управления.
Запрещается изменять схему подключения насоса.
Подключение насоса к источнику электроэнергии и эксплуатация должны производиться в соответствии с требованиями действующих "Правил техники безопасности при эксплуатации электроустановок потребителей" (ПТЭ и ПТБ).
Электрощит должен быть защищен от попадания влаги.
Нулевой провод должен быть заземлен.
Запрещается поднимать и переносить работающий электронасос, а также поднимать, переносить и опускать насос за кабель (следует - только за ручку).
Не допускается эксплуатация насоса при наличии льда в проточной части.
Запрещается использование паяльной лампы для оттаивания льда в насосе из-за возможного повреждения резиновых деталей.
При эксплуатации, транспортировании и хранении электронасос должен находиться в вертикальном положении.
Хранить насос следует в закрытых помещениях, при отсутствии воздействия кислот, щелочей, бензина, растворителей, других химически активных сред.
Срок консервации насоса - 2 года. Вариант консервационной защиты - ВЗ-12 или ВЗ-1, вариант внутренней упаковки ВУ-0 по ГОСТ 9.014-78.
Допускается транспортирование и хранение изделия без средств временной противокоррозионной защиты по вариантам ВЗ-0 и ВУ-0.
Электронасос соответствует требованиям ТУ 3631-001-11903018-99.
Нормативно-технический документ
ТУ 3631-001-11903018-99
Технические характеристики
Типоисполнения и основные технические данные насосов приведены в таблице.
| Наименование параметра | Номинальное значение параметра для типоисполнений | Примечание | |
| "Иртыш" 11 ПФ | "Иртыш" 30 ПФ | ||
| Подача Q, м3/ч | 30 | 60 | – |
| Напор H, м | 12 | 22 | – |
| Температура откачиваемой среды, ° С, не более | 50 | Допускается кратковременная работа (15 мин) при температуре 55 ° С с последующим перерывом в течение 45 мин | |
| Глубина погружения, м | 10 | – | |
| Частота вращения, мин–1 | 2730 | – | |
| Параметры электродвигателя: | 1,1 380(220) 50 2,6(6,8) | 3 380 50 6,1 | – |
| Диаметр присоединительного шланга, мм | 50 | 65 | – |
| Масса, кг | 33 | 45 | – |
| Класс нагревостойкости | F | – | |

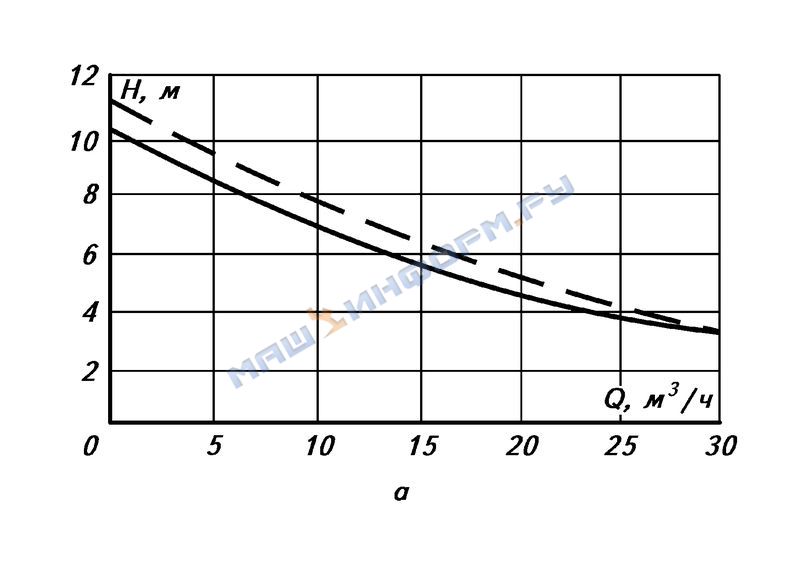

Напорные характеристики насосных агрегатов, испытанных на воде плотностью =1000 кг/м3, при частоте тока 50 Гц и номинальной частоте вращения, приведены на рис. 1.
Характеристики насосных агрегатов:
а - "Иртыш" 11 ПФ;
б - "Иртыш" 30 ПФ;
- - - - на 220 В;
- на 380 В
При эксплуатации допускается снижение напора на 10%.
Гарантийный срок службы электронасоса - 1 год со дня ввода в эксплуатацию при соблюдении правил эксплуатации, транспортирования и хранения в соответствии с эксплуатационной документацией. Порядок исчисления гарантии по ГОСТ 22352-77.
Электронасосы "Иртыш" ПФ являются переносными моноблочными агрегатами, в состав которых входят следующие основные узлы: электродвигатель, насосный узел, система управления, корпус, токоподающий кабель, кабель термодатчика.
Электродвигатель специального исполнения, герметизированный, встроенный, асинхронный с короткозамкнутым ротором.
Электродвигатель расположен над насосным узлом и охлаждается перекачиваемой жидкостью, имеют встроенную термозащиту от перегрева при любых причинах его возникновения.
Насосный узел состоит из рабочего колеса, спирального корпуса и опорного кронштейна.
Рабочее колесо с увеличенной шириной проточной части, что позволяет откачивать воду с содержанием крупных твердых частиц условным диаметром до 40 мм.
Направление вращения насоса должно соответствовать указанному стрелкой на корпусе (проверяется кратковременным пуском на 2-3 мин).
Между электродвигателем и насосным узлом расположена система уплотнений для защиты полости электродвигателя от проникновения воды.
Герметичность электродвигателя обеспечивается двумя уплотнениями со стороны рабочего колеса, а также герметизацией стыков с помощью резиновых колец.
Рабочее колесо и вал выполнены из стали 12Х18Н9Т, корпус улитки, корпус статора, задняя крышка и крышка подшипника - из серого чугуна СЧ20.
Соединение термодатчика с устройством внутренней тепловой защиты осуществляется кабелем КГ2x0,75.
Регулирование заданного уровня откачиваемой жидкости осуществляется с помощью поплавкового выключателя.
Электрические принципиальные схемы подключения электронасосов на напряжение 380 В и 220 В (для насоса "Иртыш" 11) с поплавковым выключателем и без него приведены на рис. 2.
Электрические принципиальные схемы подключения электронасосов с поплавковым выключателем:
а - на 220 В;
б - на 380 В;
УВТЗ-1М - устройство внутренней тепловой защиты;
QF - автоматический выключатель;
SB1 - кнопка "Стоп";
SB2 - кнопка "Пуск";
HL1 - светодиод "Сеть";
HL2 - светодиод "Работа";
SL - поплавковый выключатель;
SA - переключатель "Ручн./автомат.";
M - электродвигатель;
C - конденсатор;
KM - пускатели;
N - нейтраль
Общий вид, габаритные и установочные размеры электронасосов и поплавковый выключатель приведены на рис. 3.

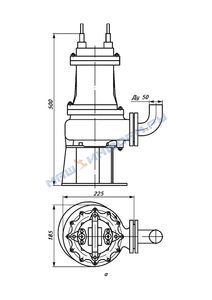

Общий вид, габаритные и установочные размеры агрегатов "Иртыш":
а - "Иртыш" 11 ПФ;

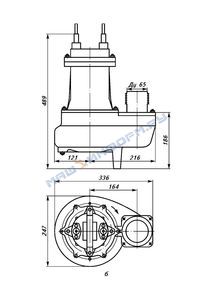

б - "Иртыш" 30 ПФ;

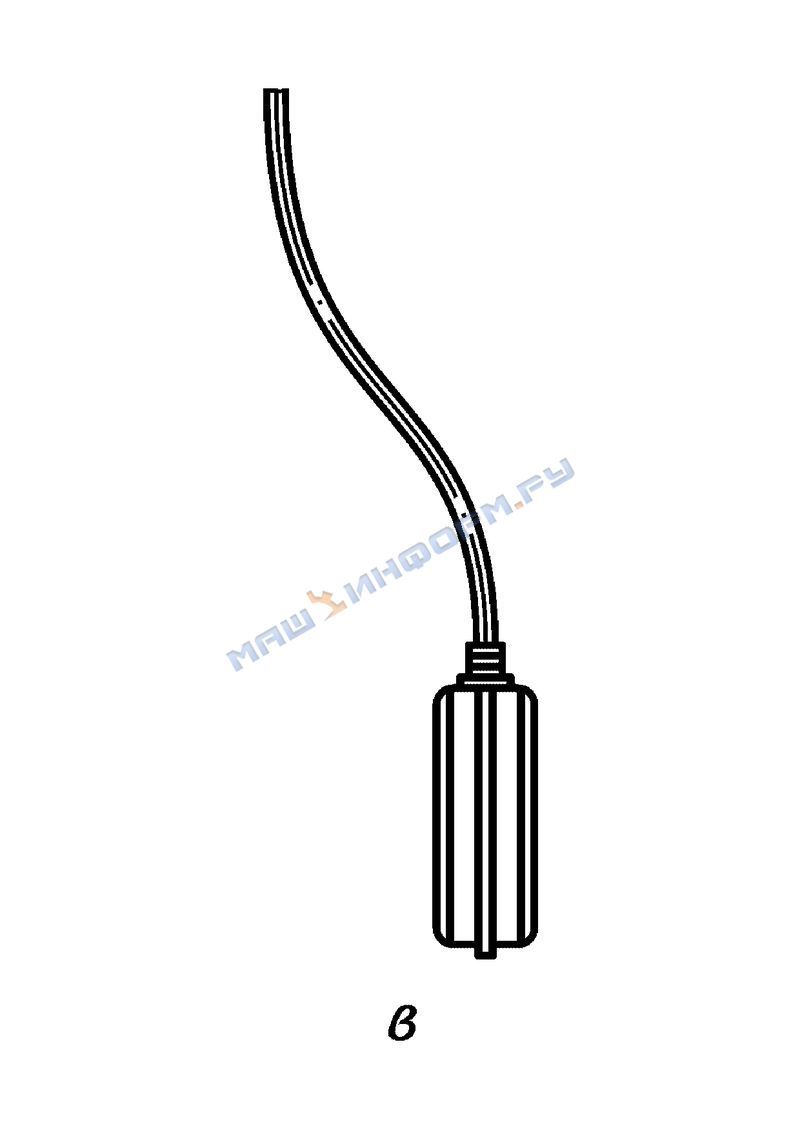

в - поплавковый выключатель
Создание двухнасосных станций для отвода сточных вод с использованием насосов "Иртыш" ПФ обеспечивает повышение скорости откачки при более компактной установке насосов, а также позволяет не останавливать работу при аварийной ситуации в случае выхода из строя одного из насосов.

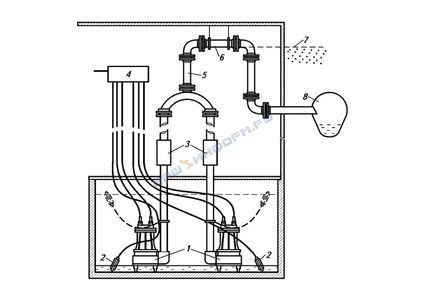

Принципиальная схема компоновки двухнасосной станции приведена на рис. 4.
Принципиальная схема компоновки двухнасосной станции:
1 - погружные насосы;
2 - поплавковые выключатели для контроля за уровнем жидкости;
3 - обратные клапаны;
4 - щит управления;
5 - напорный трубопровод (Ду 65 мм);
6 - петля на уровне обратного подпора;
7 - уровень обратного подпора;
8 - главный коллектор
В комплект поставки входят: электронасос, щит управления, паспорт.
