Термоусаживаемые концевые муфты типа Термофит на напряжение до 10 кВ марок 1КВТп, 10КВТп, 1КНТп и др
Общие сведения
Термоусаживаемые концевые муфты предназначены для оконцевания многожильных силовых кабелей сечением от 16 до 240 мм2 с бумажной пропитанной и пластмассовой изоляцией на напряжение переменного тока до 10 кВ включительно.
Используются для сетей с изолированной и заземленной нейтралью.
Структура условного обозначения
ХКХТп-Х:
Х - предельное номинальное напряжение установки (Х=1 и 10 кВ);
К - концевая муфта;
Х - внутренней или наружной установки (В или Н);
Тп - термоусаживаемая полимерная;
Х - индекс типоразмера основной комплектации (от 1М до 7) или
комплектации А, не включающей набор деталей заземления
(от 1МА до 7А).
В таблице приведены типоразмеры концевых муфт типа термофит исоответствующие им силовые кабели.
Таблица
| Основная комплектация | Комплектация А | Число жил в кабеле | Сечение кабеля, мм2 |
| Муфты внутренней установки | |||
| 1КВТп-1М | 1КВТп-1МА | 3 | 16; 25 |
| 1КВТп-1 | 1КВТп-1А | 3 | 35–95 |
| 1КВТп-2 | 1КВТп-2А | 3 | 120–240 |
| 1КВТп-3М | 1КВТп-3МА | 4 | 16; 25 |
| 1КВТп-3 | 1КВТп-3А | 4 | 35–95 |
| 1КВТп-4 | 1КВТп-4А | 4 | 120–185 |
| 10КВТп-5 | 10КВТп-5А | 3 | 16–50 |
| 10КВТп-6 | 10КВТп-6А | 3 | 70–120 |
| 10КВТп-7 | 10КВТп-7А | 3 | 150–240 |
| Муфты наружной установки | |||
| 1КНТп-1М | 1КНТп-1МА | 3 | 16; 25 |
| 1КНТп-1 | 1КНТп-1А | 3 | 35–95 |
| 1КНТп-2 | 1КНТп-2А | 3 | 120–240 |
| 1КНТп-3М | 1КНТп-3МА | 4 | 16; 25 |
| 1КНТп-3 | 1КНТп-3А | 4 | 35–95 |
| 1КНТп-4 | 1КНТп-4А | 4 | 120–185 |
| 10КНТп-3 | 10КНТп-3А | 3 | 16–50 |
| 10КНТп-6 | 10КНТп-6А | 3 | 70–120 |
| 10КНТп-7 | 10КНТп-7А | 3 | 150–240 |
Высота над уровнем моря до 1 000 м.
Температура окружающего воздуха от минус 50 до 50°С.
Относительная влажность воздуха 95-98% при температуре до 35°С.
Монтаж муфт осуществляется методом термоусаживания.
Термоусаживаемые концевые муфты выпускаются в климатическом исполнении УХЛ1 по ГОСТ 15150-69. Муфты 1КВТп и 10КВТп предназначены для эксплуатации внутри помещений всех категорий, муфты 1КНТп и 10КНТп - на открытом воздухе, в том числе в качестве мачтовых, во всех климатических зонах стран СНГ. Муфты наружной установки изготовляются в трекинго-эрозионностойком исполнении.
Термоусаживаемые концевые муфты типа термофит по эксплуатационным параметрам соответствуют требованиям ГОСТ 13781.0-86 к концевым муфтам общепромышленного применения.
Муфты соответствуют требованиям ТУ ТФ.197.21-97.
ТУ ТФ.197.21-97
Предельное номинальное напряжение, кВ - 1 или 10
Срок службы, лет - 30
Гарантийный срок - 4,5 года со дня ввода в эксплуатацию.
Конструкция термоусаживаемых концевых муфт типа КВТп показана на рис. 1-4.

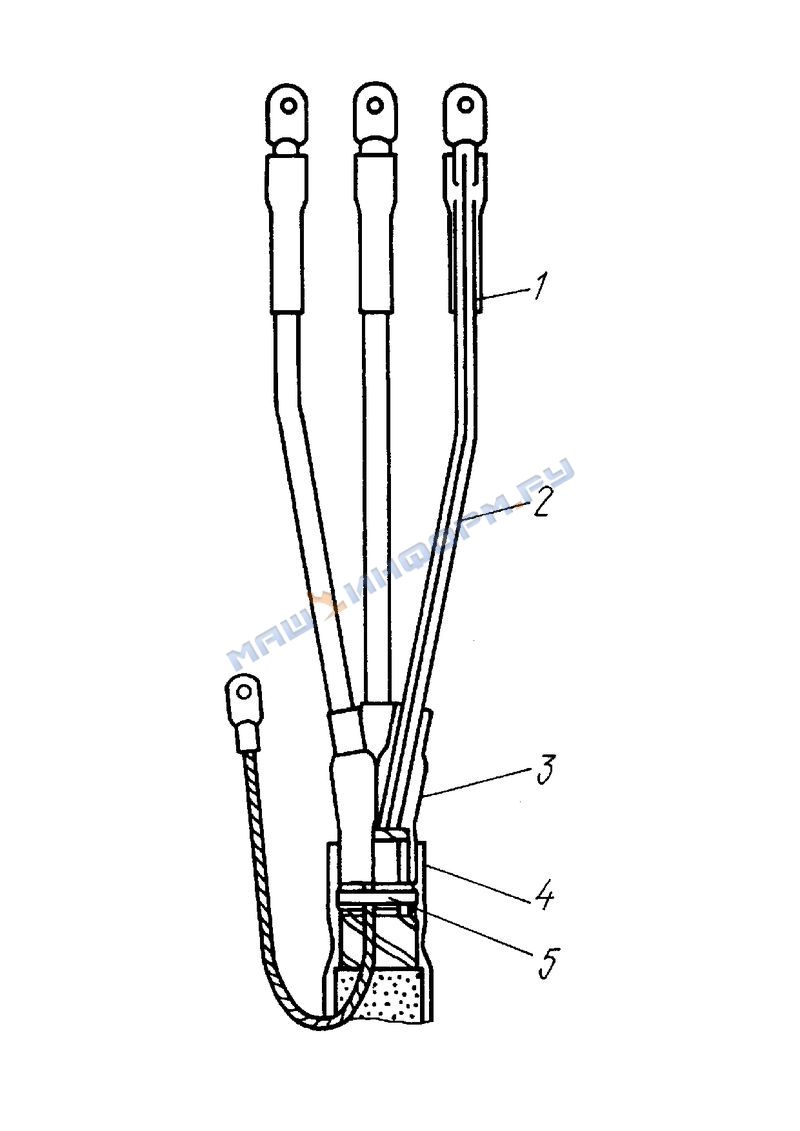

Муфта 1КВТп концевая, внутренняя, термоусаживаемая полимерная
для 3- и 4-жильных кабелей напряжением до 1 кВ:
1 - кольцевая манжета;
2 - жильная трубка;
3 - высоковольтная перчатка;
4 - манжета поясная;
5 - набор заземления

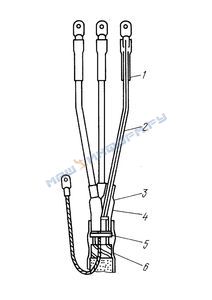

Муфта 10КВТп концевая, внутренняя, термоусаживаемая полимерная
для 3-жильных кабелей напряжением до 10 кВ:
1 - 3 по рис. 1;
4 - лента-регулятор;
5 - набор заземления;
6 - манжета поясная
Муфта 1КНТп концевая, наружная, термоусаживаемая полимерная для
3- и 4-жильных кабелей напряжением до 1 кВ:
1 - концевая манжета;
2 - изолятор;
3 - жильная трубка;
4 - манжета пальцевая;
5 - высоковольтная перчатка;
6 - манжета поясная;
7 - набор заземления
Муфта 10КНТп концевая, наружная, термоусаживаемая полимерная для
3-жильных кабелей напряжением до 10 кВ:
1 - 5 по рис. 3;
6 - лента-регулятор;
7 - набор заземления;
8 - поясная манжета
Термоусаживаемые концевые муфты типа термофит изготовляются в виде комплекта термоусаживаемых деталей и набора деталей заземления.
Монтаж муфты производится в соответствии с требованиями комплектной инструкции и включает простейшие операции, не требующие высокой квалификации рабочих-кабельщиков.
Термоусаживаемые детали с нанесенным на внутреннюю поверхность клеем-герметиком в установленной инструкцией последовательности надевают на разделку кабеля.
Производится подогрев детали с помощью газовой горелки или высокотемпературного фена.
Подогретая до температуры 120-140°С деталь под действием внутренних сил усаживается (сжимается по диаметру) до контакта с изолируемой поверхностью.
Нагретый одновременно клей-герметик разжижается и растекается между усаживаемой деталью и изолируемой поверхностью. После остывания обеспечиваются надежное склеивание контактных поверхностей и долговечная герметизация внутреннего объема муфты.
