Муфты соединительные термоусаживаемые марки СТП
Общие сведения
Муфты предназначены для соединения трехжильных и четырехжильных силовых кабелей (с бумажной или полимерной изоляцией) на напряжение 1; 6 и 10 кВ. Муфты применяются для соединения кабелей, проложенных внутри помещений, а также при прокладке кабеля в земле.
Структура условного обозначения
ХСТп-Х-Х:
Х - число жил соединяемого кабеля (3 или 4);
С - соединительная муфта;
Тп - в термоусаживаемых полиэтиленовых перчатках;
Х - значение напряжения, кВ (1; 6 или 10);
Х - сечение жил, мм2.
Обозначение муфт приведены в табл. 1.
Таблица 1
| Обозначение муфты | Рабочее напряжение, кВ | Сечение жилы кабеля, мм2 | Масса, кг |
| 3СТп-1-50 | 1 | 50 | 2,75 |
| 3СТп-1-150 | 150 | ||
| 3СТп-1-240 | 240 | 2,85 | |
| 4СТп-1-50 | 1 | 50 | 2,75 |
| 4СТп-1-120 | 120 | 2,85 | |
| 4СТп-1-240 | 240 | 2,95 | |
| 3СТп-10-70 | 6; 10 | 70 | 2,75 |
| 3СТп-10-150 | 150 | 2,95 | |
| 3СТп-10-240 | 240 | 3,05 |
Климатическое исполнение У категории размещения 1.5 ГОСТ 15150-69.
Пониженная температура окружающей среды до минус 50°С.
Повышенная температура окружающей среды 50°С.
Относительная влажность воздуха 96-98% при температуре до 35°С.
Условия эксплуатации муфт должны соответствовать ГОСТ 13781.0-85.
Муфты соответствуют требованиям ТУ 3599-024-01403993-98.
ТУ 3599-024-01403993-98
Электрическая прочность электроизоляционных материалов, применяемых для восстановления изоляции в муфтах, а также для изготовления корпусов и деталей муфт, кВ/см, не менее - 150
Испытательное напряжение указано в табл. 2
Таблица 2
| Номинальное напряжение муфты, кВ | Испытательное напряжение, кВ | |
| постоянного тока | переменного тока | |
| 1 | 6 | 3 |
| 6 | 36 | 24 |
| 10 | 60 | 40 |
Продолжительность испытания: напряжением постоянного тока, мин - 10
напряжением переменного тока, ч - 4
Сечение заземляющего проводника выбирают в зависимости от сечения жилы силового кабеля, указанного в табл. 3.
Таблица 4
| Сечение жилы силового кабеля, мм2 | Сечение заземляющего провода, мм2, не менее |
| До 35 | 16 |
| 50 | 25 |
| 70 | 50 |
| 95–120 | 70 |
| 150 | 95 |
| 185–240 | 150 |
Сечение заземляющего проводника в четырехпроводных сетях переменного тока с глухозаземленной нейтралью при использовании алюминиевой оболочки кабеля в качестве нулевого провода (четвертой жилы) указано в табл. 4.
Таблица 3
| Сечение жилы силового кабеля, мм2 | Сечение заземляющего провода, мм2, не менее |
| 16–120 | 16 |
| 150–240 | 25 |
Муфты выдерживают воздействие сквозных токов КЗ: тока динамической стойкости, тока термической стойкости.
Значения токов определяют по ГОСТ 13781. 0-86.
Муфты стойки к воздействию циклов нагрева при одновременном воздействии испытательного напряжения переменного тока частотой 50 Гц.
Срок службы муфт - 30 лет.
Гарантийный срок - 5 лет со дня ввода муфт в эксплуатацию.
Общий вид муфт на напряжение 6 и 10 кВ приведен на рис. 1, для трехжильных кабелей на напряжение 1 кВ на рис. 2, для четырехжильных кабелей на напряжение 1 кВ на рис. 3.
Общий вид муфты марки 3СТп-10 на напряжение 10 кВ для
трехжильного кабеля
Общий вид муфты марки 3СТп-1 на напряжение 1 кВ для трехжильного
кабеля
Общий вид муфты марки 4СТп-1 на напряжение 1 кВ для
четырехжильного кабеля

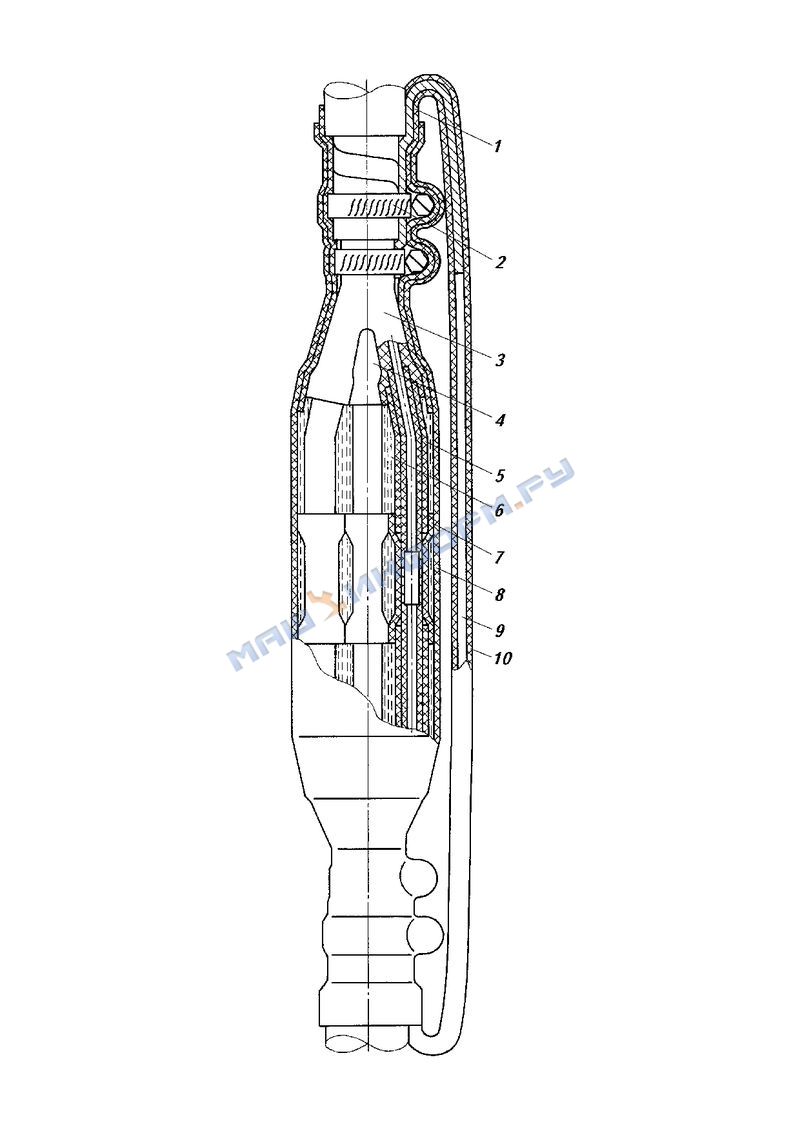

В состав муфты входят следующие элементы:
1 - термоусаживаемая манжета для герметизации узла заземления;
2 - хомут для крепления провода заземления;
3 - термоусаживаемая перчатка для защиты корешка муфт;
4 - звездочка-распорка жил кабеля;
5 - термоусаживаемая трубка для изолирования жил кабеля;
6 - заполнитель для устранения пустот между жилами кабеля 6 и 10 кВ и наружной трубкой муфты;
7 - термоусаживаемая манжета для изолирования контактного соединения жил кабеля;
8 - термоусаживаемая трубка для герметизации оболочки кабеля;
9 - провод заземления;
10 - трубка для изолирования провода заземления
Основные размеры термоусаживаемых перчаток для трехжильных кабелей напряжением 1 кВ приведены в табл. 5.
Таблица 5
| Маркоразмер перчатки | Внутренний диаметр D корпуса до усадки, мм | Внутренний диаметр пальцев d до усадки, мм | Длина перчатки L после усадки, мм |
| после усадки D*, мм | после усадки d*, мм | ||
| 3СТп-50 | 49/15 | 21/7 | 140 |
| 3СТп-(70–150) | 50/27 | 28/11 | 155 |
| 3СТп-(185–240) | 85/47 | 36/21 | 170 |
Общий вид перчаток для трехжильных кабелей показан на рис. 4.
Общий вид термоусаживаемых перчаток для трехжильного кабеля:
I - клей-расплав
Основные размеры термоусаживаемых перчаток для трехжильных кабелей напряжением 6 и 10 кВ приведены в табл. 6.
Таблица 6
| Маркоразмер перчатки | Внутренний диаметр D корпуса до усадки, мм | Внутренний диаметр пальцев d до усадки, мм | Длина перчатки L после усадки, мм |
| после усадки D*, мм | после усадки d*, мм | ||
| 3СТп-50 | 49/15 | 21/7 | 140 |
| 3СТп-150 | 65/37 | 32/15 | 165 |
| 3СТп-240 | 85/47 | 36/21 | 170 |
Основные размеры термоусаживаемых перчаток для четырехжильных кабелей приведены в табл. 7.
Таблица 7
| Маркоразмер перчатки | Внутренний диаметр D корпуса до усадки, мм | Внутренний диаметр пальцев d до усадки, мм | Длина перчатки L после усадки, мм |
| после усадки D*, мм | после усадки d*, мм | ||
| 4СТп-50 | 49/17 | 21/6 | 140 |
| 4СТп-120 | 80/23 | 28/10 | 160 |
| 4СТп-240 | 80/23 |

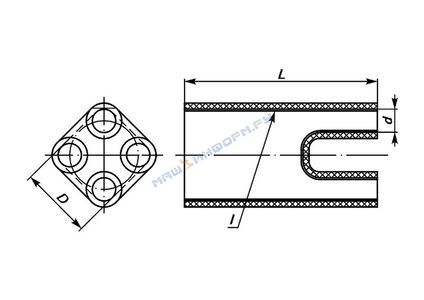

Общий вид перчаток для четырехжильных кабелей показан на рис. 5.
Общий вид термоусаживаемых перчаток для четырехжильного кабеля:
I - клей-расплав

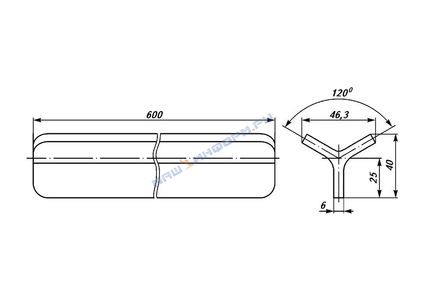

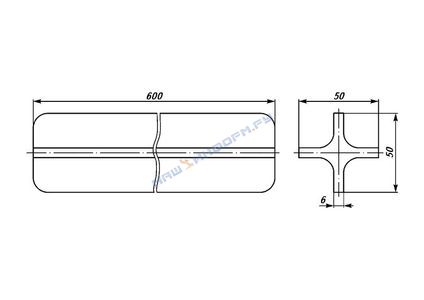

Общий вид и основные размеры звездочки для трехжильного кабеля приведены на рис. 6, для четырехжильного на рис. 7.
Общий вид звездочки-распорки для трехжильного кабеля
Общий вид звездочки-распорки для четырехжильного кабеля
Обозначения и основные размеры термоусаживаемых манжет и трубок муфты в соответствии с ТУ 95-1613-87 приведены в табл. 8.
Таблица 8
| Обозначение | Наружный диаметр, мм (до усадки) | Наружный диаметр, мм (после усадки) | Толщина стенки, мм (после усадки) | Длина, мм (до усадки) |
| Трубка ТУТ 16/8 | 16 | 8 | 1,0 | 350 |
| Трубка ТУТ 20/10 | 20 | 10 | ||
| Трубка ТУТ 20/10 | ||||
| Трубка ТУТ 30/15 | 30 | 15 | ||
| Трубка ТУТ 90/30 | 90 | 30 | 1,5 | 900 |
| Манжета 20/10 | 20 | 10 | 1,0 | 180 |
| Манжета 30/15 | 30 | 15 | ||
| Манжета 50/18 | 50 | 18 | 1,5 | |
| Манжета 50/18 | 300 | |||
| Манжета 60/25 | 60 | 30 | ||
| Манжета 80/25 | 80 | 40 |
Термоусаживаемые детали муфт изготовляются из полиэтиленовых композиций, изготовленных по технологии завода-изготовителя муфт.
Внутренняя поверхность перчаток и манжет покрыта клеем-расплавом.
Межжильное пространство термоусаживаемых перчаток заполняется низкомолекулярным полиэтиленом.
Радиальная усадка перчаток (усадка пальцев и корпуса) должна обеспечивать возврат изделий до размеров заготовок. Остаточная деформация при этом не должна превышать 5%.
Провод заземления медный гибкий марки МГГ класс 3 с одного конца облужен на длине 100 мм, толщина покрытия - не менее 9 мкм. На другом конце провода - напрессован наконечник.
При выполнении узла заземления с применением механического способа крепления заземляющего проводника в комплект муфты входят хомуты червячные.
Муфты герметичные при давлении газа 294 кПа (3 кгс/см2).
