Муфты полиэтиленовые МП
Общие сведения
Муфты предназначены для сращивания городских телефонных кабелей в пластмассовой оболочке и для восстановления защитных покровов типа Шп на кабелях связи всех типов.
Структура условного обозначения
ХМПХ Х/Х:
Х - число направлений разветвлений (2 и 3);
МП - муфта полиэтиленовая;
Х - вариант муфты: соединительная - С, разветвительная - Р;
Х/Х - диаметр входного отверстия: от 7 до 13 мм; от 13 до 20 мм;
от 20 до 27 мм; от 24 до 33 мм.
Условия эксплуатации
Высота над уровнем моря до 1000 м.
Температура окружающего воздуха от минус 50 до 60°С.
Верхнее значение относительной влажности воздуха до 100% при температуре 25°С.
Атмосфера типа П.
Режим работы продолжительный.
Муфты предназначены для эксплуатации на открытом воздухе, в помещении шахт, коллекторов, в подземных колодцах кабельной канализации и в грунте при условии защиты муфт от механических воздействий.
Муфты соответствуют требованиям АХПО.446.000 ТУ. АХПО.446.000 ТУ
Технические характеристики
Технические данные муфт приведены в табл. 1-3.
Таблица 1
Обозначение | Номер рисунка | Число пар соединяемого кабеля | Диаметр токопроводящей жилы, мм | Размеры, мм | Масса, кг | |||
d1 | d2 | D | L | |||||
МПС 7/13 | 1 | 10–50 | 0,032 | 7 | 13 | 38 | 285 | 0,06 |
10 | 0,4 | |||||||
0,5 | ||||||||
0,7 | ||||||||
МПС 13/20 | 1 | 100 | 0,32 | 13 | 20 | 50 | 315 | 0,12 |
20–50 | 0,4 | |||||||
30 | 0,5 | |||||||
10–20 | 0,7 | |||||||
МПС 20/27 | 1 | 200–300 | 0,32 | 20 | 27 | 72 | 335 | 0,17 |
100–200 | 0,4 | |||||||
50 | 0,5 | |||||||
30 | 0,7 | |||||||
МПС 24/33 | 1 | 300–400 | 0,32 | 24 | 33 | 77 | 475 | 0,27 |
300 | 0,4 | |||||||
100 | 0,5 | |||||||
50 | 0,7 |
Таблица 2
Обозначение | Номер рисунка | Число кабелей | Диаметр токопроводящей жилы, мм | Размеры, мм | Масса, кг | ||||||||
основного | ответвляю-щего | d1 | d2 | d3 | d4 | d5 | d6 | D | L | ||||
2МПР 7/13 | 2 | 20–50 | 1.10–30 | 0,33 | 7 | 13 | 7 | 13 | 7 | 13 | 45 | 311 | 0,08 |
2.10–20 | |||||||||||||
20 | 1.10 | 0,4 | |||||||||||
2.10 | |||||||||||||
2МПР 13/20 | 2 | 100 | 1.50 | 0,32 | 13 | 20 | 11 | 18 | 11 | 18 | 60 | 350 | 0,16 |
2.50 | |||||||||||||
20–50 | 1.10–30 | 0,4 | |||||||||||
2.10–20 | |||||||||||||
20–30 | 1.10–20 | 0,5 | |||||||||||
2.10 | |||||||||||||
10–20 | 1.10 | 0,7 | |||||||||||
2.10 | |||||||||||||
2МПР 20/27 | 2 | 200–300 | 1.100–200 | 0,32 | 20 | 27 | 16 | 22 | 16 | 22 | 78 | 368 | 0,3 |
2.100 | |||||||||||||
100–200 | 1.50–100 | 0,4 | |||||||||||
2.50–100 | |||||||||||||
50 | 1.30 | 0,7 | |||||||||||
2.20 | |||||||||||||
30 | 1.20 | ||||||||||||
2.1 | |||||||||||||
2МПР 24/33 | 3 | 300–400 | 1.200–300 | 0,32 | 24 | 33 | 18 | 25 | 18 | 28 | 85 | 547 | 0,4 |
2.100–200 | |||||||||||||
300 | 1.200 | 0,4 | |||||||||||
2.100 | |||||||||||||
100 | 1.50–100 | 0,5 | |||||||||||
2.50 | |||||||||||||
50 | 1.20–30 | 0,7 | |||||||||||
2.20–30 |
Таблица 3
Обозначение | Номер рисунка | Число пар кабелей | Диаметр токопроводящей жилы, мм | Размеры, мм | Масса, кг | ||||||||||
основного | ответвляю-щего | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | D | L | ||||
3МПР 7/13 | 4 | 30–50 | 1.10–30 | 0,32 | 7 | 13 | 7 | 13 | 7 | 13 | 7 | 13 | 45 | 297 | 0,08 |
2.10–20 | |||||||||||||||
3.10 | |||||||||||||||
3МПР 13/20 | 4 | 100 | 1.50 | 0,32 | 13 | 20 | 10 | 14 | 8 | 13 | 8 | 13 | 60 | 347 | 0,17 |
2.30 | |||||||||||||||
3.20 | |||||||||||||||
3МПР 13/20 | 4 | 30–50 | 1.10–30 | 0,4 | 13 | 20 | 10 | 14 | 8 | 13 | 8 | 13 | 60 | 347 | 0,17 |
2.10–20 | |||||||||||||||
30 | 3.10 | 0,5 | |||||||||||||
1.10 | |||||||||||||||
2.10 | |||||||||||||||
30 | 3.10 | 0,7 | |||||||||||||
1.10 | |||||||||||||||
2.10 | |||||||||||||||
3.10 | |||||||||||||||
3МПР 20/27 | 4 | 300 | 1.100 | 0,32 | 20 | 27 | 11 | 20 | 13 | 22 | 16 | 22 | 78 | 369 | 0,32 |
2.100 | |||||||||||||||
3.100 | |||||||||||||||
100 | 1.50 | 0,4 | |||||||||||||
2.30 | |||||||||||||||
3.20 | |||||||||||||||
50 | 1.20–30 | 0,5 | |||||||||||||
2.10–20 | |||||||||||||||
30 | 3.10 | 0,7 | |||||||||||||
1.10 | |||||||||||||||
2.10 | |||||||||||||||
3.10 | |||||||||||||||
3МПР 24/33 | 5 | 400 | 1.100 | 0,32 | 24 | 33 | 14 | 20 | 14 | 20 | 18 | 25 | 85 | 547 | 0,5 |
2.100 | |||||||||||||||
300 | 3.200 | 0,4 | |||||||||||||
1.100 | |||||||||||||||
2.100 | |||||||||||||||
3.100 | |||||||||||||||
100 | 1.50 | 0,5 | |||||||||||||
2.30 | |||||||||||||||
3.20 | |||||||||||||||
50 | 1.10–30 | 0,7 | |||||||||||||
2.10–30 | |||||||||||||||
3.10–20 |
Средний срок службы муфт не менее 15 лет.
Гарантийный срок - 3 года со дня ввода муфт в эксплуатацию.
Муфты изготовлены из полиэтилена для кабельной промышленности по ГОСТ 16336-80.
Муфты классифицируются по типоразмерам в зависимости от числа пар и диаметра токопроводящих жил соединяемых кабелей согласно табл. 1-3 и рис. 1-3.
Общий вид и разрез соединительной муфты типа МПС:
1 - конус муфты;
2 - полумуфта
S*=2 мм - минимальная толщина стенки
Общий вид и разрез разветвительной муфты
типа 2МПР 7/13 - 2МПР 20/27:
1 - конус муфты;
2 - полумуфта;
3 - гильза;
4 - оголовник;
5 - патрубок оголовника

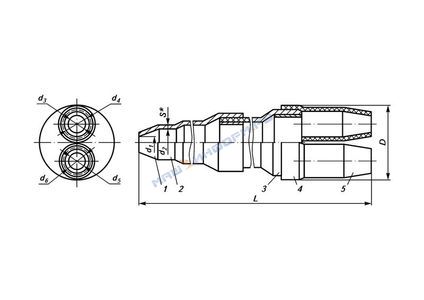

Общий вид и разрез разветвительной муфты типа 2МПР 24/33:
1 - конус муфты;
2 - полумуфта;
3 - гильза;
4 - оголовник;
5 - патрубок оголовника
Муфты позволяют восстанавливать полиэтиленовые оболочки кабелей в одном, в двух и трех направлениях (рис. 4 и 5). Внутреннее кольцо, сжимающее кабели, выполнено из жести.

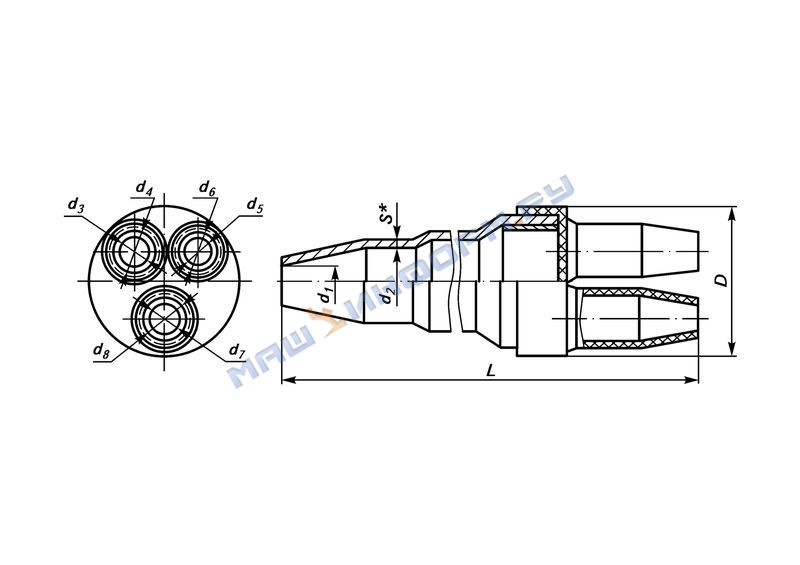

Общий вид и разрез разветвительной муфты
типа 3МПР 7/13 - 3МПР 20/27
Общий вид и разрез разветвительной муфты типа 3МПР 24/33
В комплект поставки входят: муфты в сборе и этикетка.
